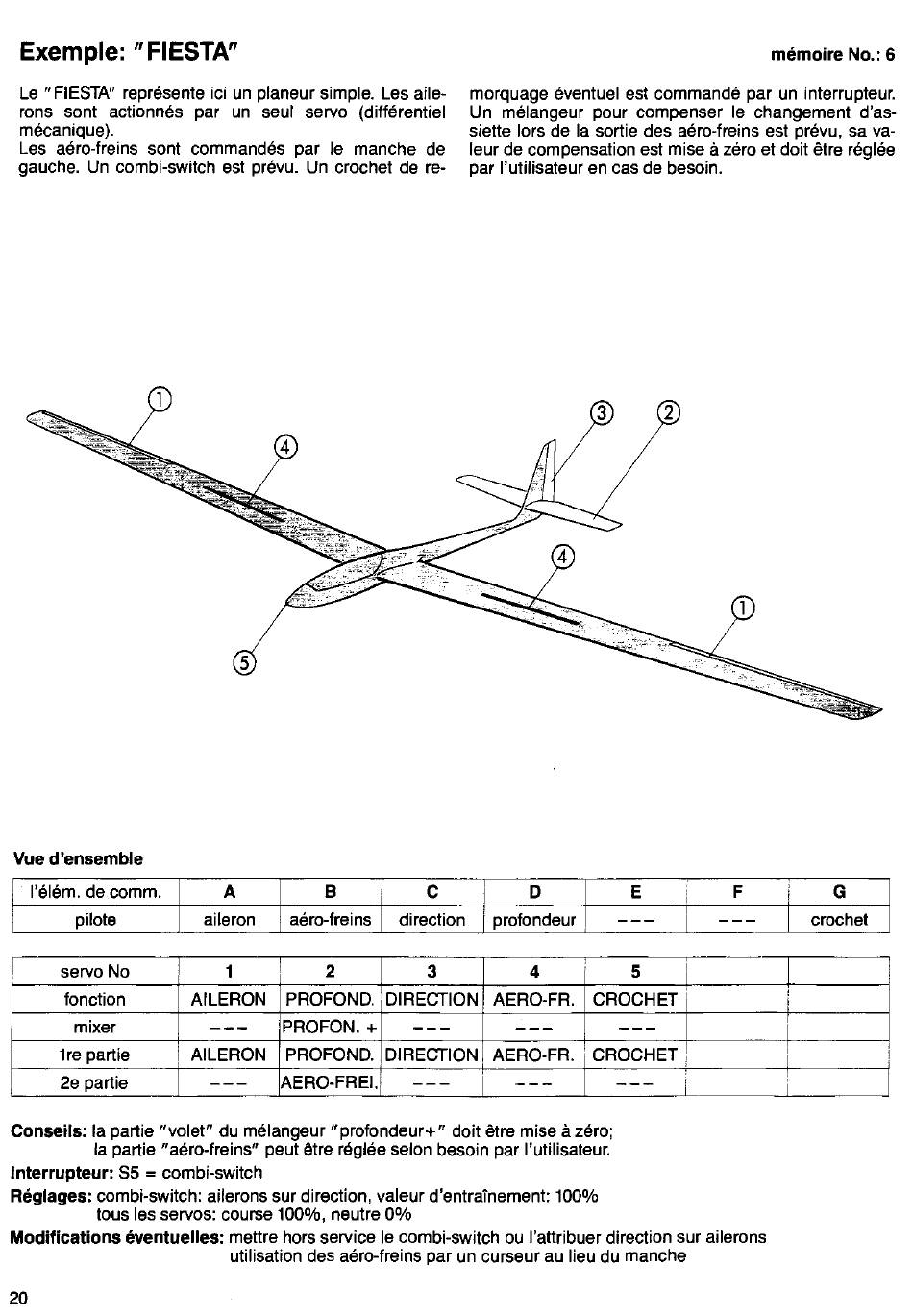

Exemple: "FIESTA"
Le "FIESTA" reprÖsente
ici un planeur simple. Les aile-
rons sont actionnÖs par un Seul servo (diff6rentiel
m6canique).
Les a6rojreins sont commandds oar le manche de
gauche. Un combi-switch est pr6vu. Un crochet de re-
m6moire No.: 6
morquage 6ventuel est commandd par un interrupteur.
Un melangeur pour compenser le changement d'as-
siette lors de la sortie des a6ro-freins esl pr6vu, sa va-
leur de compensation est mise ä 2610 et doit Ctre rögl6e
oar I'utilisateur en cas de besoin.
Vue d'ensemble
l'616m. de comm. A B
c
D E F G
pilote
aileron
a6ro-freins
direction
profondeur
crochet
servo No 1 2 3
4
c
fonction AILERON PROFOND. DIREgTION AERO.FR. CROCHET
mtxer PROFON. +
1re partie
AILERON
PROFOND. DIRECTION AERO-FR.CROCHET
2e partie
AERO.FREI.
Conseils: la partie "volet" du melangeur "profondeur+" doit Ctre mise ä zdro;
la partie "aero-freins" peut Ctre r6gl6e selon besoin par I'utilisateur.
lnterrupteur: 55 = combi-switch
R6glages: combi-switch: ailerons sur direction, valeur d'entrainement: l00o/o
tous les servos: course 1000/0, neutre 0olo
Modifications 6ventuelles: meftre hors service le combi-switch ou I'attribuer direction sur ailerons
utilisation des a6ro{reins oar un curseur au lieu du manche
20
