2.2.27

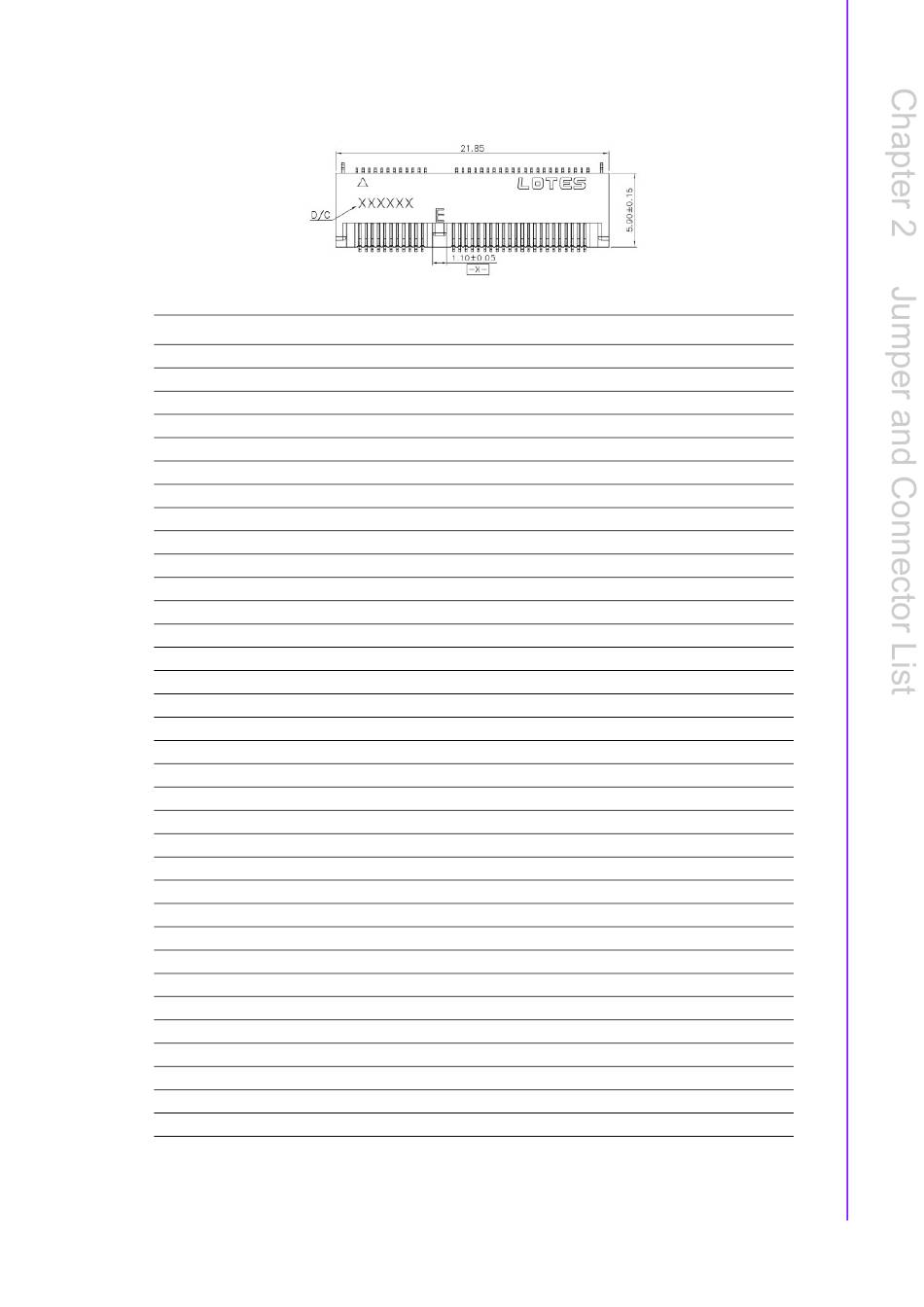

Next generation form factor (M.2_1)

Pin
Signal
1
GND
2
+V3.3SB_M.2
3
USB_D+
4
+V3.3SB_M.2
5
USB_D-
6
NC
7
GND
8
NGFF_I2S3_Z_BCLK
9
SDIO_WIFI_CLK
10
NGFF_I2S3_Z_SYNC
11
SDIO_WIFI_CMD
12
NGFF_I2S3_Z_SDI
13
SDIO_WIFI_D0
14
NGFF_I2S3_Z_SDO
15
SDIO_WIFI_D1
16
NC
17
SDIO_WIFI_D2
18
GND
19
SDIO_WIFI_D3
20
NGFF_CONN_UART_WAKE#
21
SDIO_WIFI_WAKE#
22
NGFF_UART0_Z_RXD
23
SDIO_WIFI_RST
32
NGFF_UART0_Z_TXD
33
GND
34
NGFF_UART0_Z_CTS#
35
PCIE_TX+
36
NGFF_UART0_Z_RTS#
37
PCIE_TX-
38
NC
39
GND
40
NC
41
PCIE_RX+
42
NC
Pin
Signal
43
PCIE_RX-
44
NC
45
GND
46
NC
47
CK100M_NGFF+
48
NC
49
CK100M_NGFF-
50
NGFF_PMU_SUSCLK
51
GND
52
NGFF_PLTRST#
53
PCIE_REQ2_NGFF#
54
NGFF_BT_DISABLE#
55
PCIE_NGFF_WAKE2#
56
NGFF_WIFI_DISABLE#
57
GND
58
NC
59
NC
60
NC
61
NC
62
NC
63
GND
64
NC
65
NC
66
NC
67
NC
68
NC
69
GND
70
NC
71
NC
72
+V3.3SB_M.2
73
NC
74
+V3.3SB_M.2
75
GND
21
EPC-U2117 User Manual
