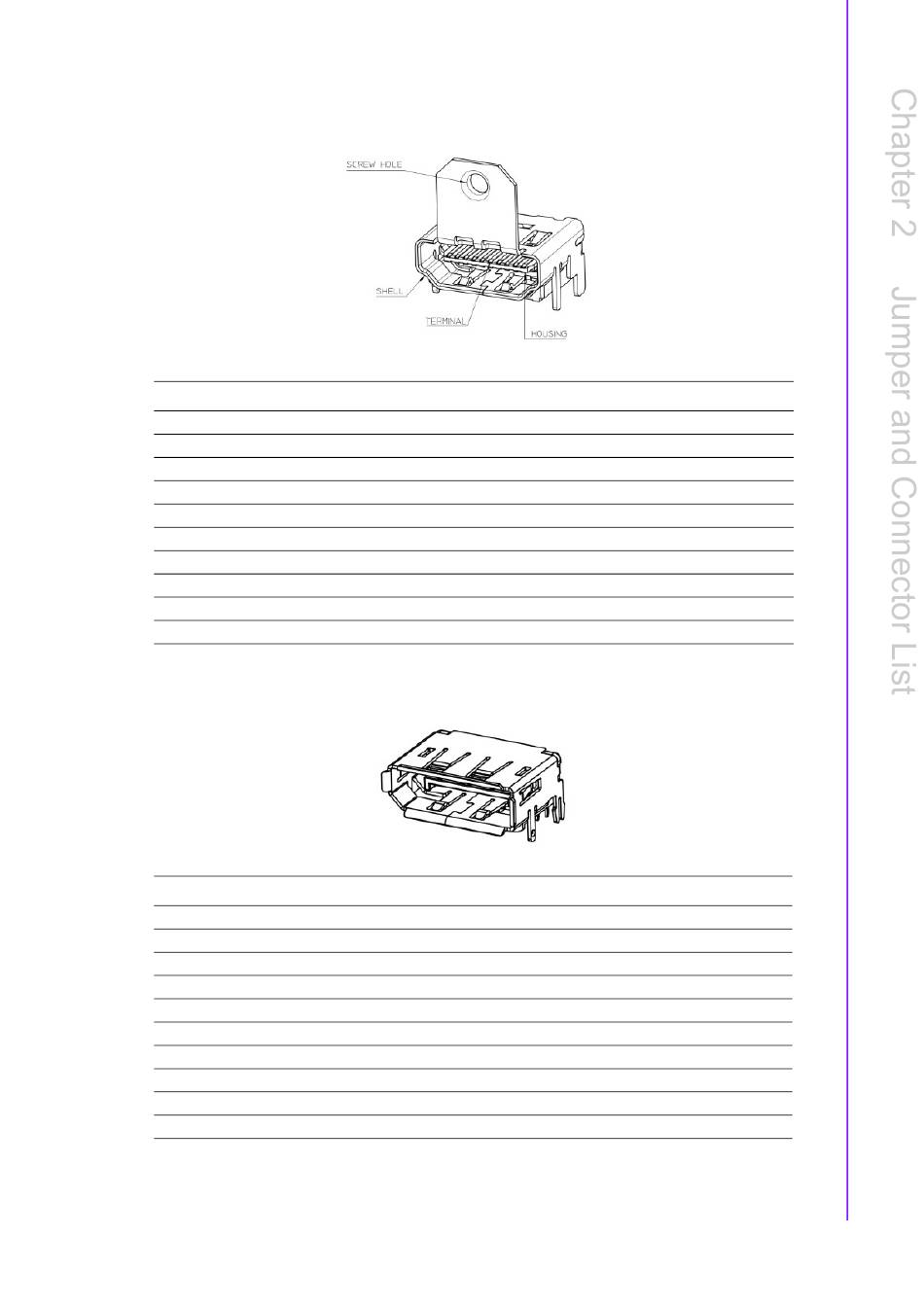

2.2.2
High definition multimedia interface (HDMI1)
Pin
Signal
1
HDMI1_Z_D2+
2
GND
3
HDMI1_Z_D2-
4
HDMI1_Z_D1+
5
GND
6
HDMI1_Z_D1-
7
HDMI1_Z_D0+
8
GND
9
HDMI1_Z_D0-
10
HDMI1_Z_CLK+
2.2.3
Display port (DP1)
Pin
Signal
1
DP1_0+
2
GND
3
DP1_0-
4
DP1_1+
5
GND
6
DP1_1-
7
DP1_2+
8
GND
9
DP1_2-
10
DP1_3+
Pin
Signal
11
GND
12
HDMI1_Z_CLK-
13
x
14
x
15
HDMI1_SCL
16
HDMI1_SDA
17
GND
18
+V5_HDMI
19
HDMI1_HPD
Pin
Signal
11
GND
12
DP1_3-
13
DP1_AUX_EN#
14
GND
15
DP1_AUX+
16
GND
17
DP1_AUX-
18
DP1_DP_HPD
19
GND
20
+V3.3_DP1
9
EPC-U2117 User Manual
