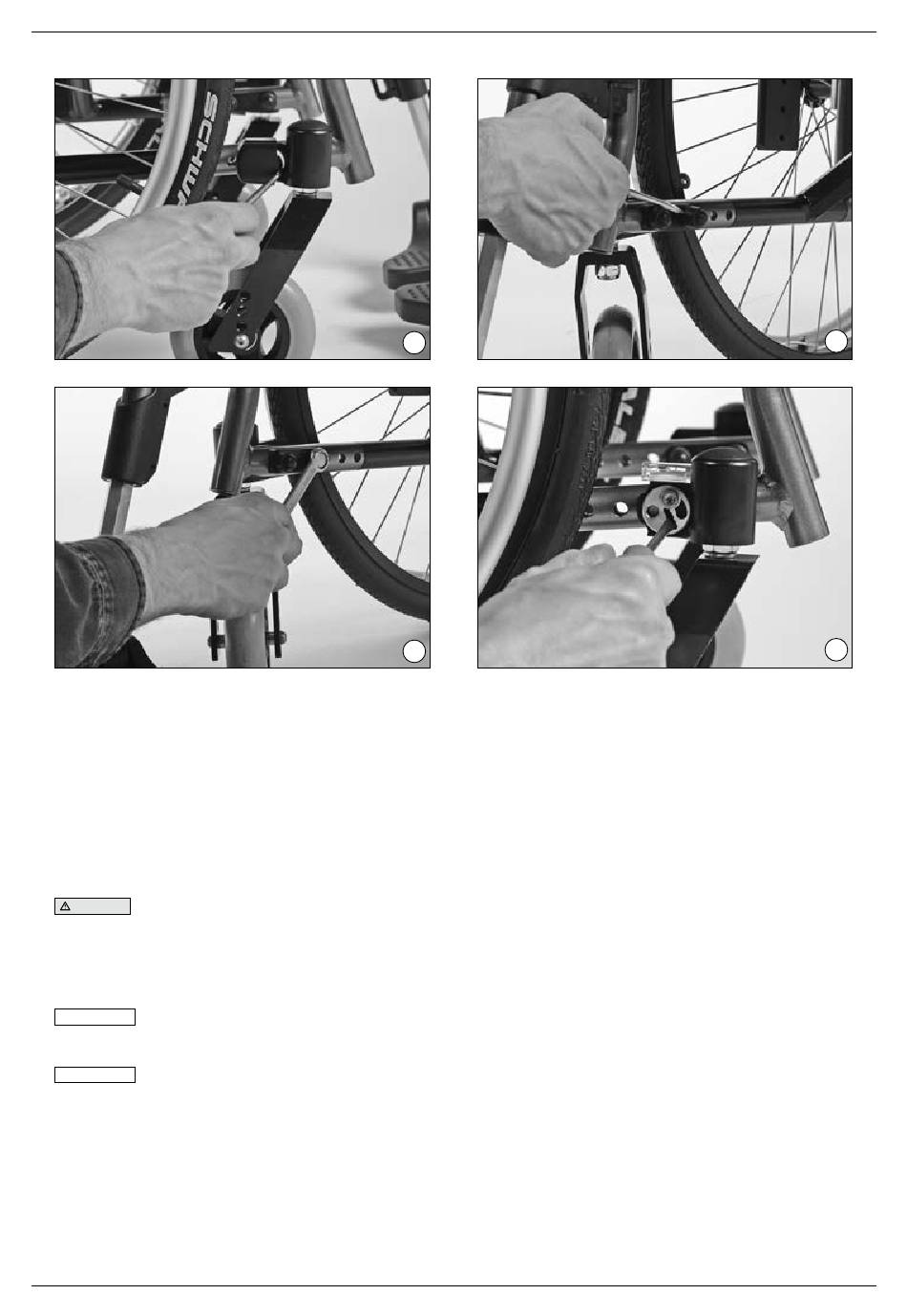

6.5 Einstellung der Kniehebelbremse

Wollen Sie die Position der Antriebsräder verändern, empfiehlt es sich in der Regel, schon vor-
her die Befestigungsschrauben der Klemmadapter für die Kniehebelbremse zu lösen und diese
nach vorn zu schieben. Nachdem die Antriebsräder in der richtigen Position montiert sind, wird
die Kniehebelbremse so montiert, dass bei nicht betätigter Bremse der lichte Abstand zwischen
Reifen und Bremsandruckbolzen maximal 5 mm beträgt .
Unfallgefahr. Die Kniehebelbremsen sind nur bei ausreichendem Luftdruck und kor-
VORSICHT
rekter Einstellung wirksam. Der richtige Luftdruck ist auf der Bereifung angegeben, sollte jedoch
mindestens 7 bar betragen. Verwenden Sie bitte nur die Original-Antriebsräder mit einem ge-
prüften Höhenschlag von maximal ±1 mm, um eine ausreichende Bremswirkung sicherzustellen.
Achten Sie nach allen Einstellungen darauf, Schrauben und Muttern wieder fest an-
INFORMATION
zuziehen!
Die Aufnahme der Kniehebelbremse ist mit einem Anzugsmoment von 10 Nm anzuziehen.
INFORMATION
Motus CV/CS
41
43
Einstellung/Montagehinweise
42
44
Ottobock | 27
