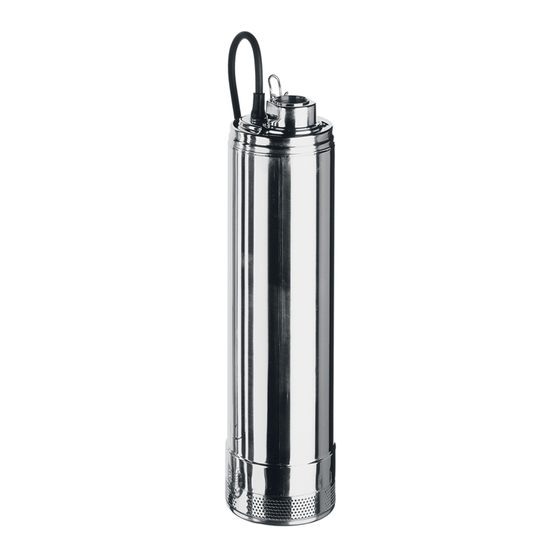

ELETTROPOMPA CENTRIFUGA SOMMERSA
Manuale d'istruzione all'uso e alla manutenzione ...........................................
SUBMERSIBLE CENTRIFUGAL MOTOR-DRIVEN PUMPS
Operating and maintenance manual .....................................
ÉLECTROPOMPES CENTRIFUGES IMMERGÉES
Manuel d'utilisation et d'entretien.........................................
TAUCH-KREISEL-ELEKTROPUMPE
Benutzungs- und wartungshandbuch .....................................
ELECTROBOMBA CENTRÍFUGA SUMERGIDA
Manual de instrucciones de empleo y manutención..................
NEDSÄNKT ELPUMP CENTRIFUG
IInstruktionsbok för drift och underhåll.................
CENTRIFUGAL, NEDSUNKET ELEKTROPUMPE
Brugs- og vedligeholdelsesanvisninger..........................
WINNER (4") - BHS (4"-6") - IDROGO
UPPOPUMPPU
Käyttö- ja huolto-ohjeosa 2.........................................................
ELEKTRISCHE, CENTRIFUGALE DOMPELPOMP
Instructiehandleiding voor gebruik en onderhoud ............
ELECTROBOMBA CENTRÍFUGA SUBMERSÍVEL
Manual de instruções para o uso e a manutenção ......................
ΦΥΓΟΚΕΝΤΡΙΚΗ ΥΠΟΒΡΥΧΙΑ ΑΝΤΛΙΑ
Εγχειρίδιο οδηγιών χρήσης και συντήρησης .........................
PONORNÁ ODSTŘEDIVÁ ČERPADLA
Příručka k použití a údržbě ................................................................
PONORNÉ ODSTREDIVÉ ČERPADLO
Príručka na použitie a údržbu ............................................................
ZANURZENIOWA, ELEKTRYCZNA POMPA ODŚRODKOWA
Podręcznik instrukcji użytkowania i konserwacji .........................
ЦЕНТРОБЕЖНЫЙ ПОГРУЖНОЙ ЭЛЕКТРОНАСОС
Инструкции по эксплуатации и техобслуживанию .......................
ELECTROPOMPĂ CENTRIFUGALĂ SUBMERSIBILĂ
Manual de instrucțiuni pentru folosire și întreținere...............................
SANTRFÜJ DALGIÇ POMPA
Kullanım ve Bakım kılavuzu ....................................................................
WINNER (4") - BHS (4"-6") - IDROGO
.................................................................................................................................... 54
WINNER (4") - BHS (4"-6") - IDROGO
WINNER (4") - BHS (4"-6") - IDROGO
TRANSLATION FROM ORIGINAL INSTRUCTIONS ...............
WINNER (4") - BHS (4"-6") - IDROGO
TRADUCTION DES INSTRUCTIONS D'ORIGINE..............
WINNER (4") - BHS (4"-6") - IDROGO
ÜBERSETZUNG DER ORIGINALANLEITUNG..............
WINNER (4") - BHS (4"-6") - IDROGO
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINAL............
WINNER (4") - BHS (4"-6") - IDROGO
VERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
WINNER (4") - BHS (4"-6") - IDROGO
OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING.............
KÄÄNNÖS ALKUPERÄISESTÄ OHJEET .............
WINNER (4") - BHS (4"-6") - IDROGO
VERTALING VAN DE OORSPRONKELIJKE GEBRUIKSAANWIJZING................
WINNER (4") - BHS (4"-6") - IDROGO
TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS.............
WINNER (4") - BHS (4"-6") - IDROGO
ΜΕΤΆΦΡΆΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ............
WINNER (4") - BHS (4"-6") - IDROGO
PŘEKLAD ORIGINÁLNÍHO NÁVODU ............
WINNER (4") - BHS (4"-6") - IDROGO
PREKLAD ORIGINÁLNEHO NÁVODU ............
WINNER (4") - BHS (4"-6") - IDROGO
TŁUMACZENIE ORYGINALNEJ INSTRUKCJI ............
WINNER (4") - BHS (4"-6") - IDROGO
ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ ............
WINNER (4") - BHS (4"-6") - IDROGO
TRADUCERE DIN VERSIUNEA ORIGINALĂ ............
WINNER (4") - BHS (4"-6") - IDROGO
ORIJINAL TALIMATLARIN ÇEVIRI ............
2
IT
2
ISTRUZIONI ORIGINALI...............
EN
5
FR
8
DE
11
ES
14
SV
.........17
DA
20
FI
23
NL
26
PT
29
GR
32
CS
35
SK
38
PL
41
RU
44
RO
47
TR
50
