Manuel d'utilisation et d'installation
(PVI-10.0/12.0-I-OUTD(-S)-400 Rev:1.3)

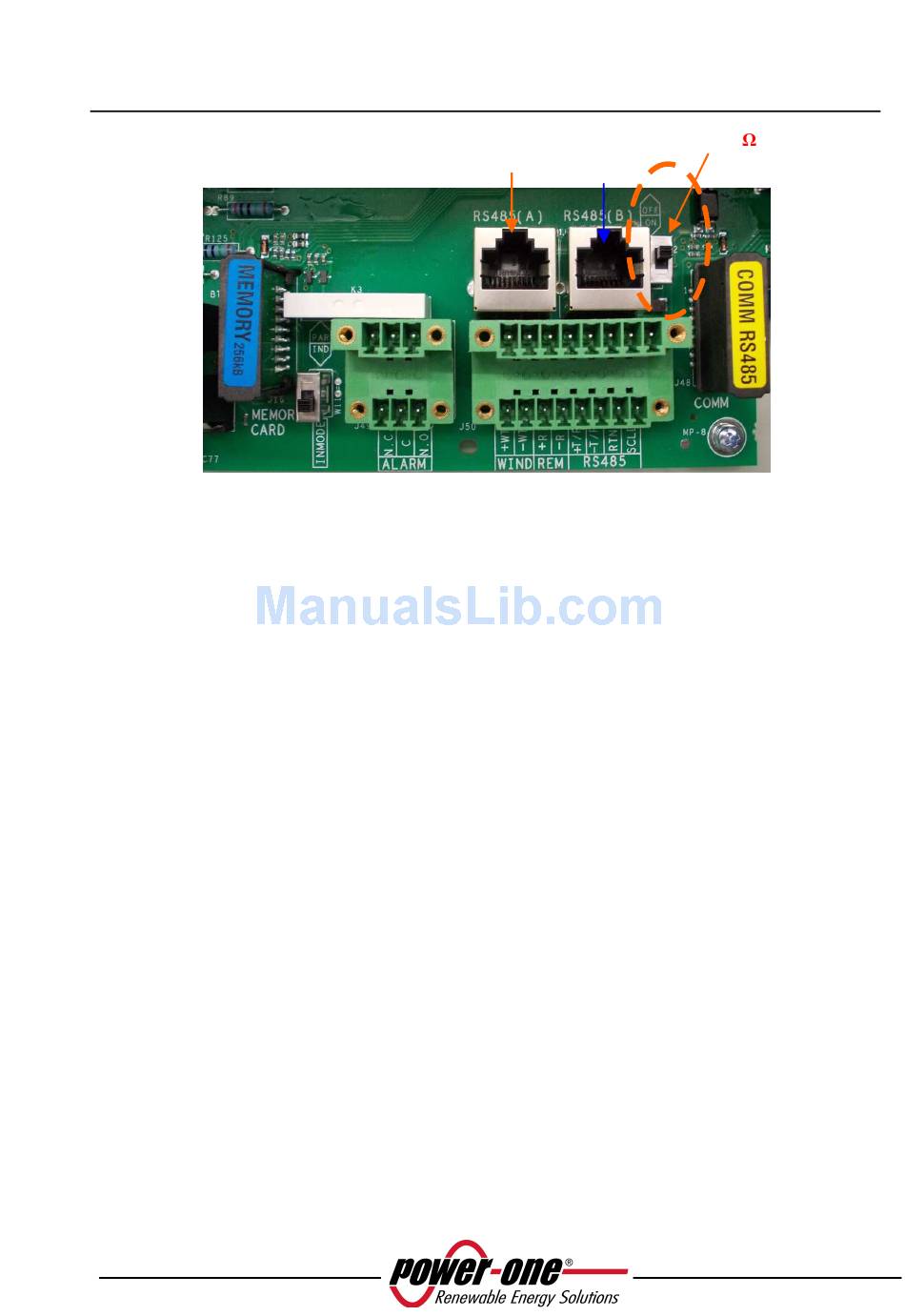

Fig. 25 - Bornes de connexion de la ligne série RS-485 et du commutateur S2
6.1.2

Connecteurs RJ45

Une connexion en série RS485 des onduleurs, pour des unités simples ou en
guirlande, peut également être effectuée à l'aide des connecteurs RJ45 (voir Fig. 25)
Le câble doit être passé dans les trous fermés par des pastilles étanches à l'air, à la
base de l'onduleur (voir Fig. 24). Le câble d'entrée passe par un trou et est branché
à l'un des connecteurs RJ45. Le câble de sortie sort de l'autre connecteur RJ45 par
l'autre trou et est connecté à l'unité suivante.
Il n'est pas important que les deux câbles soient connectés au connecteur 1 ou 2,
tant que les signaux sont connectés en parallèle.
RJ45 No.1 RJ45 No.2
85 99
Page sur
120 Termination
resiostor
