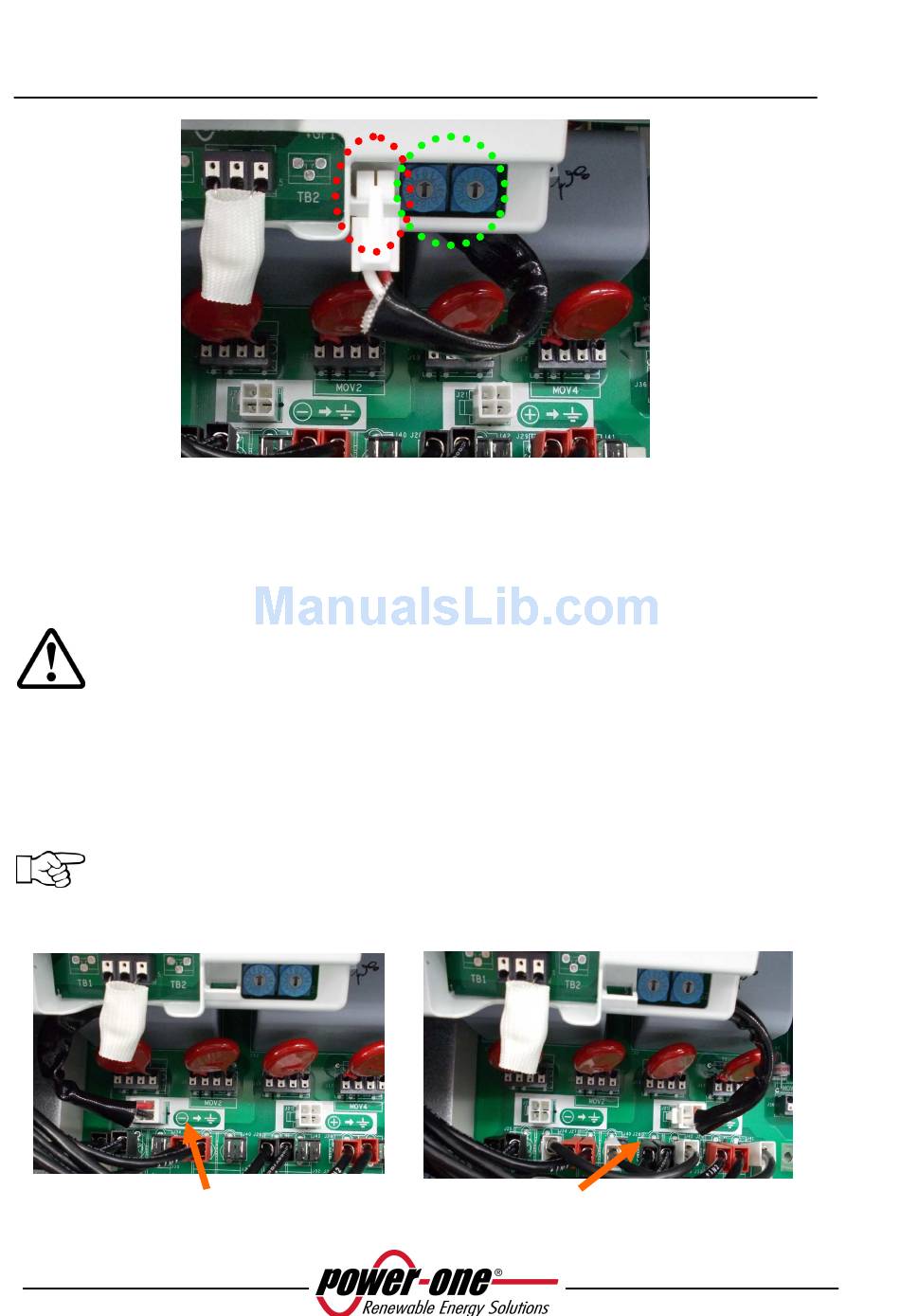

Abb. 13 - Schalter zur Wahl des Netzstandards und Erdungsanschluss
3.4.9 Erdung der DC-Eingänge
ACHTUNG:
Anschluss/Trennen im Kapitel 3.4.1 befolgen.
Diese Wechselrichtermodelle verfügen über einen Anschluss zur Erdung einer der
Eingangsklemmen. Man kann durch die Positionierung dieses Anschlusses die
Klemme wählen, die man erden möchte. In Abb. 13 sieht man die Kabel und die
Anschlüsse für eine effiziente Erdung.
HINWEIS: Die Aurora-Wechselrichter werden mit negativer Erdung
geliefert (Abb. 14A). Eine eventuelle Änderung des Anschlusses muss bei
der Installation des Wechselrichters erfolgen.
Abb. 14A – Negative Erdung
Vor jeglichem
Seite 36 von 101
Eingriff die
Abb. 14B – Positive Erdung
Vorgehensweisen
