Power One Aurora PVI-10.0-I-OUTD-S-400 Installation And Operating Manual page 318

Manuel d'utilisation et d'installation
(PVI-10.0/12.0-I-OUTD(-S)-400 Rev:1.3)

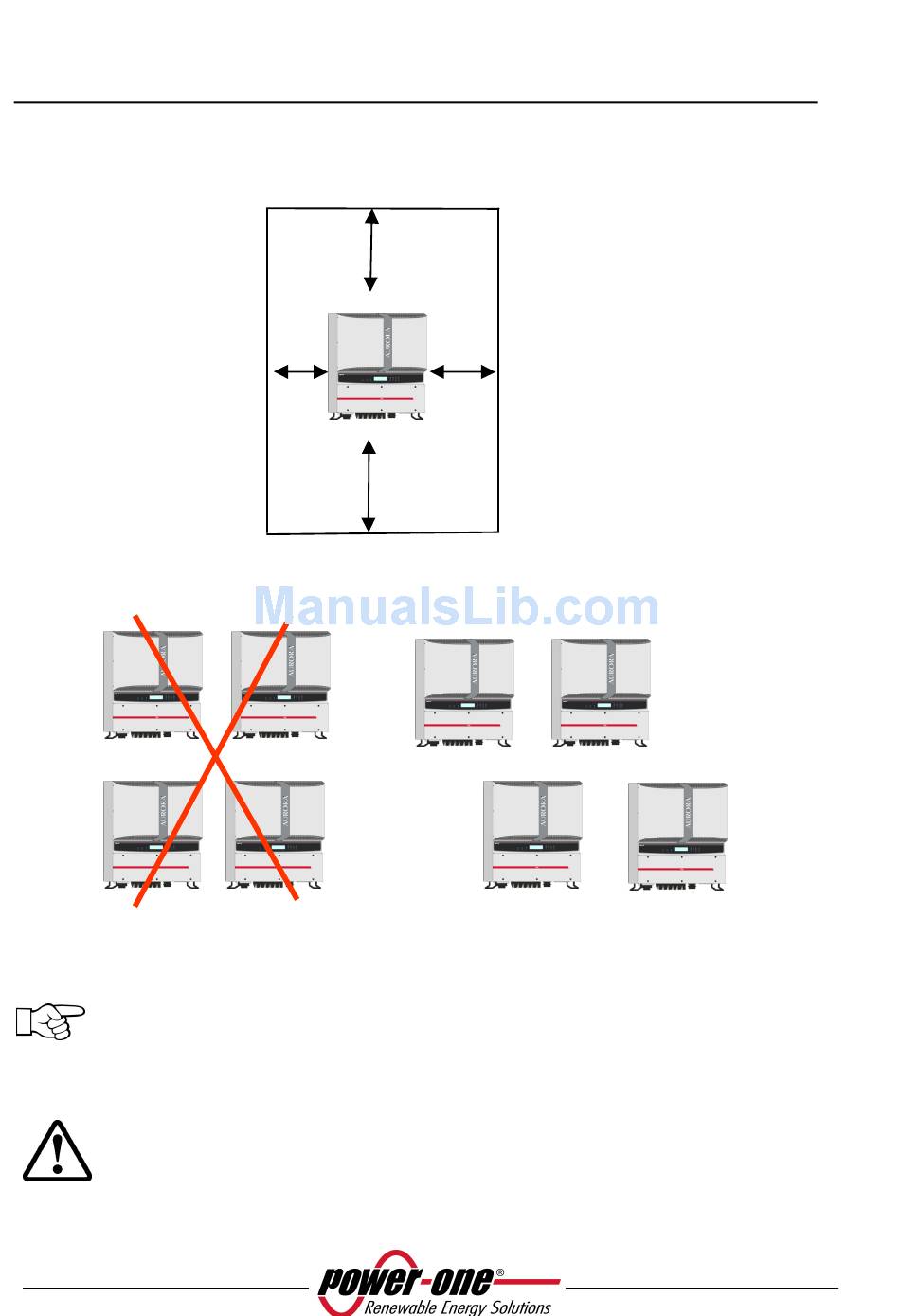

La figure suivante indique l'espace minimal devant être laissé libre autour
de l'onduleur :
Fig. 4 - Emplacement d'installation - Espace libre minimal autour
Fig. 5 - Installation recommandée des onduleurs Aurora
REMARQUE :
veuillez noter que cela peut réduire les performances (déclassement) du
système du fait d'une réduction de la dissipation thermique.
ATTENTION : Pendant le fonctionnement du système, la surface de
l'unité peut devenir très chaude. Pour éviter toute brûlure, NE touchez
PAS la surface.
150mm (6")
.(6")
50mm
(2")
200mm (8")
de l'onduleur AURORA
Même si un montage incliné est possible (voir la Fig. 6),
150mm
POSITIONNEMENT RECOMMANDÉ
22 99
Page sur
