2.1 Éléments fondamentaux d'un système photovoltaïque : « CHAÎNES »
ET « RÉSEAUX »
Afin de réduire de manière significative les coûts d'installation du système
photovoltaïque ainsi que les coûts liés spécifiquement au câblage du côté CC de
l'onduleur, puis, par suite, à la distribution du côté CA, la technologie des
CHAÎNES a été développée.
Un panneau photovoltaïque est composé de nombreuses cellules photovoltaïques
fixées sur un même support. Une CHAÎNE est constituée d'un certain nombre de
panneaux branchés en série. Un RÉSEAU est constitué d'une ou de plusieurs
chaîne(s) branché(e)s en parallèle.
Les systèmes photovoltaïques d'une certaine envergure peuvent être composés
de plusieurs réseaux reliés à un ou plusieurs onduleur(s) AURORA.
En maximisant le nombre de panneaux composant chaque chaîne, il est possible
de réduire le coût et la complexité du système de connexion de l'usine.

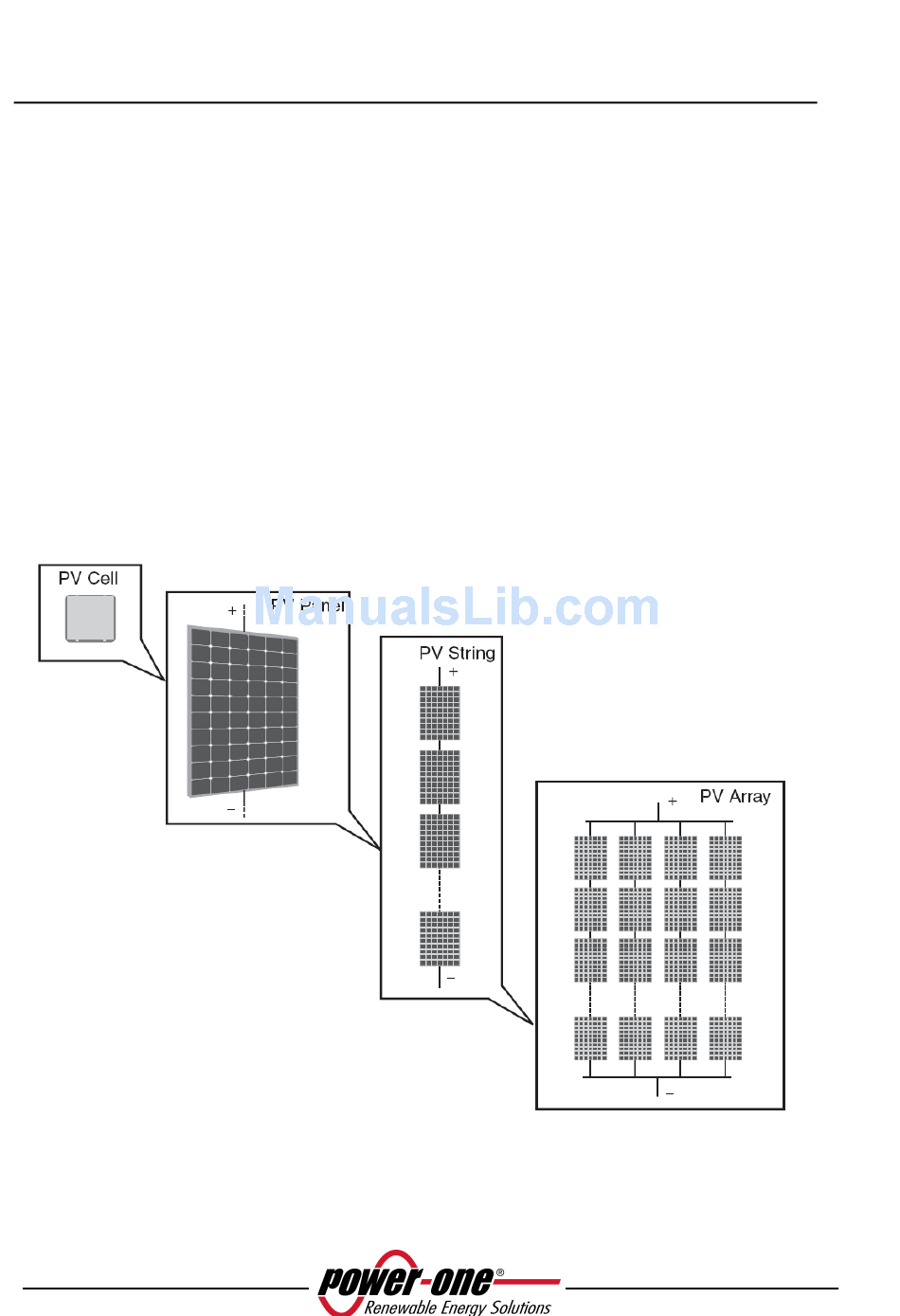

Fig. 2 - Composition d'un réseau
