Manuale d'uso e installazione
(PVI-10.0/12.0-I-OUTD(-S)-400 Rev:1.3)
3.4.6

Connessione alla rete AC

ATTENZIONE: Prima di eseguire qualsiasi operazione seguire la
procedura di connessione/disconnessione dei paragrafi 3.4.1.
Passo 1: Rimuovere la cover frontale dell'inverter come mostrato nella sezione
3.4.2.
Passo 2: Posizionare i cavi AC dalla morsettiera dell'inverter al sezionatore AC
esterno.
Passo 3: Passare i cavi AC attraverso il foro sul fondo dell'inverter usando il
passacavo presente nella kit di installazione
Passo 4: Collegare i 3 cavi AC alla morsettiera dell'inverter seguendo la
serigrafia.
- terminale
- terminale R per la fase R,
- terminale S per la fase S,
- terminale T per la fase T,
- terminale N per in neutro,
A
3.4.7

Collegamento dei cavi di allarme e RS485 (opzionale)

ATTENZIONE: Prima di eseguire qualsiasi operazione seguire la
procedura di connessione/disconnessione dei paragrafi 3.4.1.
per la terra di protezione

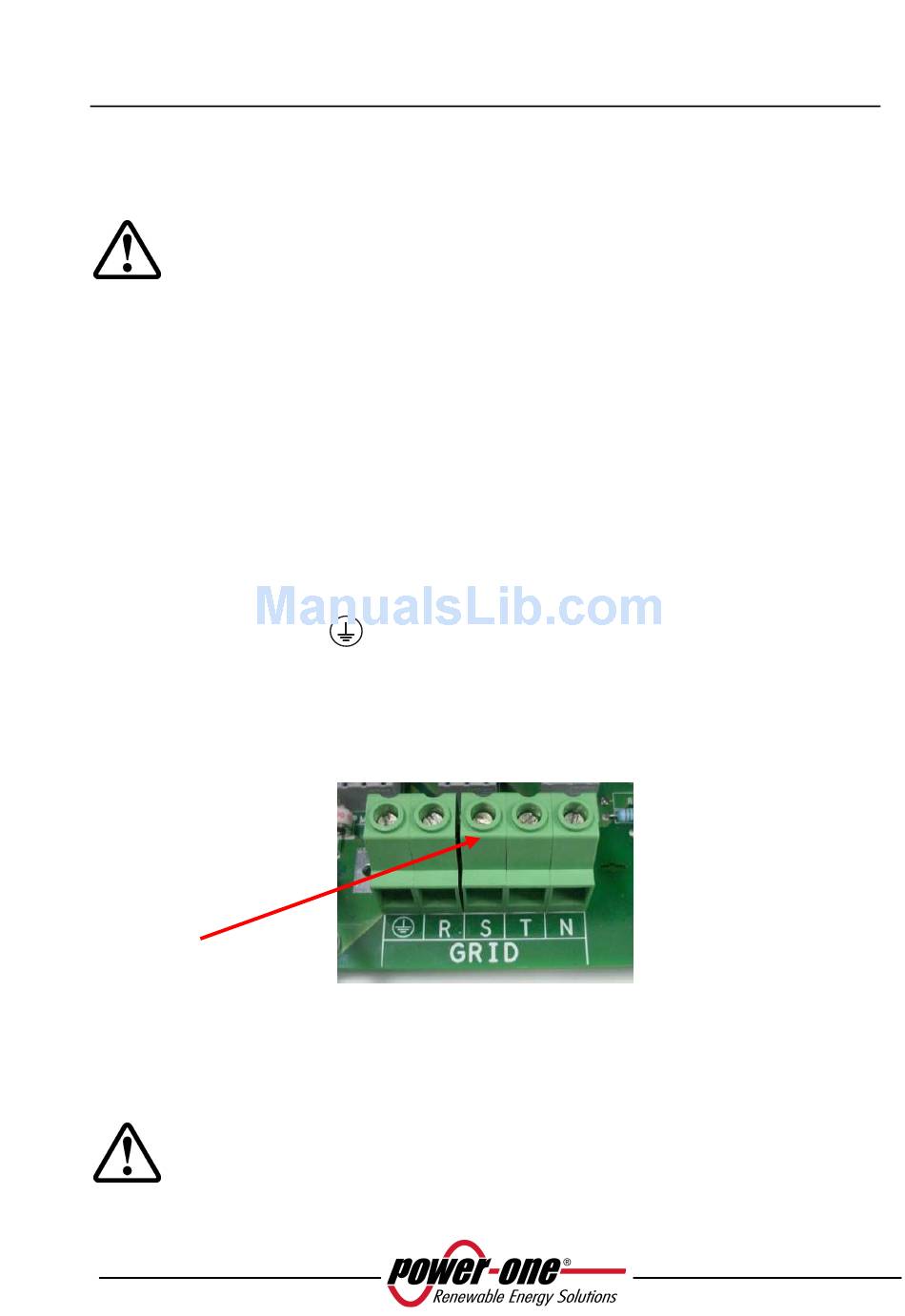

Fig. 12 – Morsettiera AC
Pagina 33 di 97
