Manuel d'utilisation et d'installation
(PVI-10.0/12.0-I-OUTD(-S)-400 Rev:1.3)

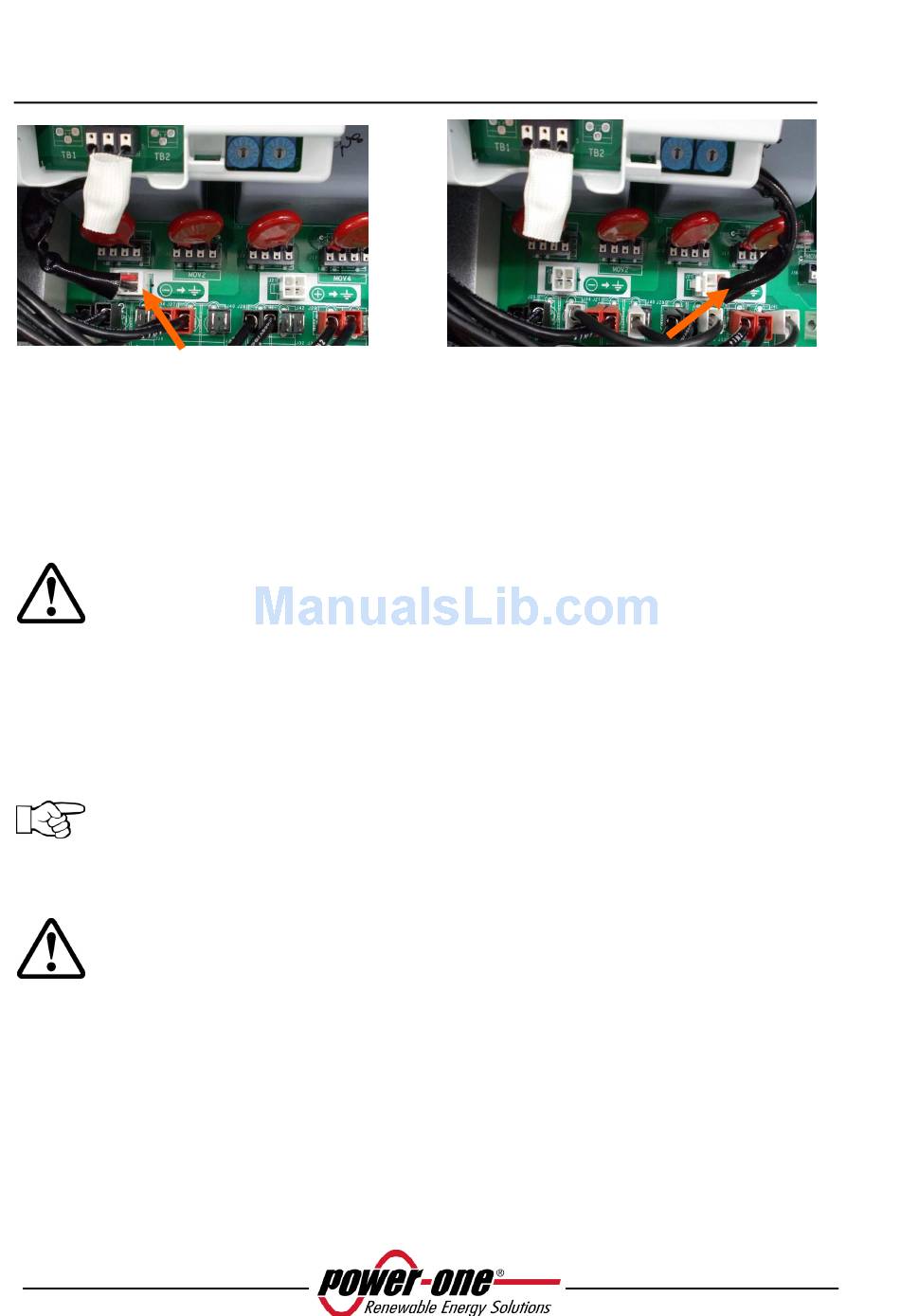

Fig. 14A - Mise à la terre au pôle négatif
La connexion peut être effectuée de deux manières :
a) Mise à la terre de la borne CC négative.
b) Mise à la terre de la borne CC positive.
ATTENTION : L'option « b » est uniquement disponible lorsque les
entrées sont configurées en parallèle. VOUS NE DEVEZ PAS utiliser
l'option « b » si les entrées sont configurées de manière indépendante.
Si vous ne souhaitez connecter aucune des deux bornes d'entrée (générateur
photovoltaïque flottant) directement à la terre, vous pouvez débrancher le
connecteur et le placer dans le logement réservé pour cela à côté des sélecteurs de
grille standards, voir la Fig.13.
REMARQUE : Dans ces conditions, les deux bornes d'entrée ne sont pas
entièrement flottantes, mais sont chacune connectées à la terre avec une
impédance d'environ 1,5 MOhm.
ATTENTION : Selon la norme de grille choisie (voir section
l'onduleur peut reconnaître toute mise à la terre ne correspondant pas aux
réglementations applicables et un message d'erreur s'affichera alors
sur l'écran.
Fig. 14B - Mise à la terre au pôle positif
