Installazione

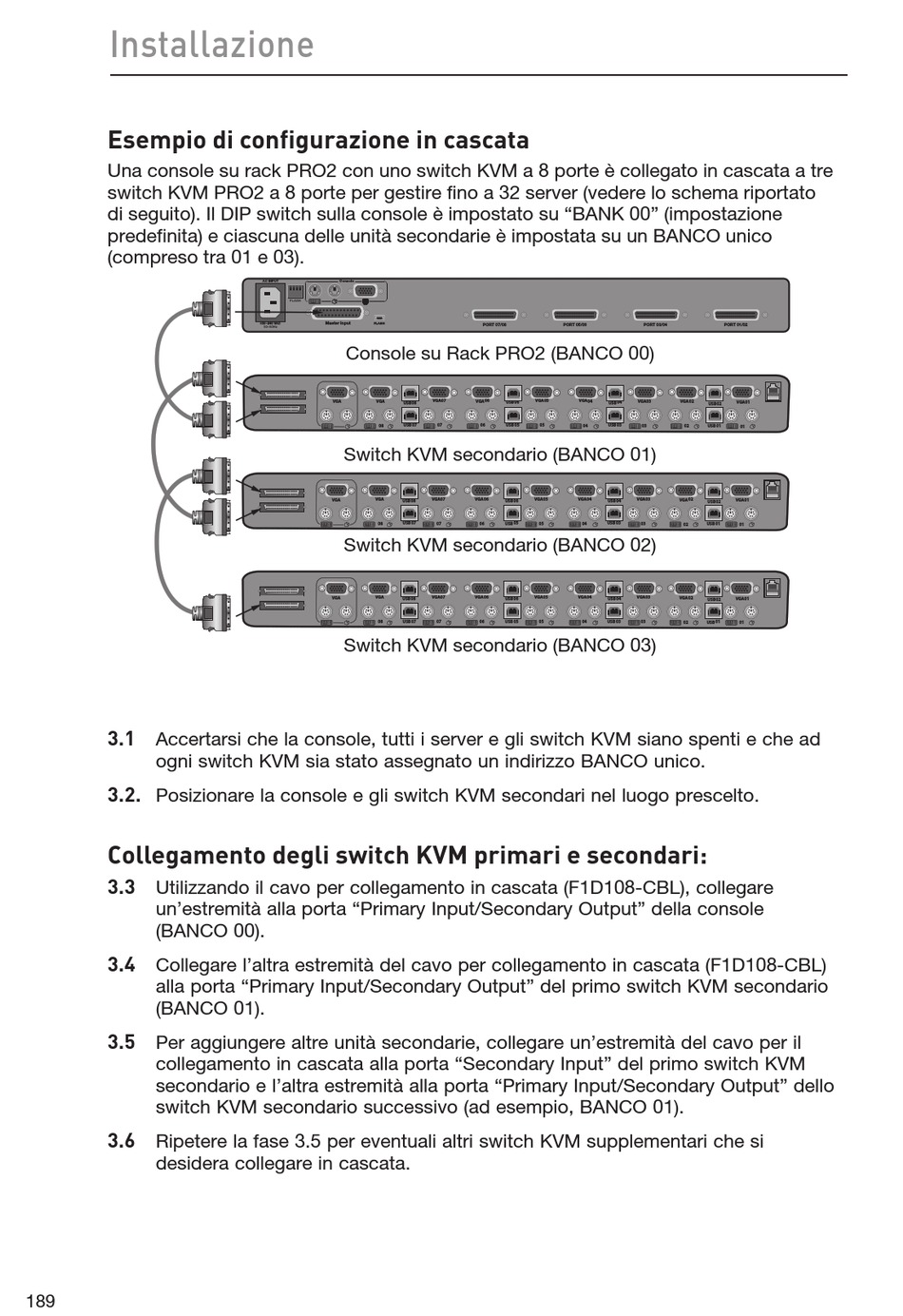

Esempio di configurazione in cascata
Una console su rack PRO2 con uno switch KVM a 8 porte è collegato in cascata a tre
switch KVM PRO2 a 8 porte per gestire fino a 32 server (vedere lo schema riportato
di seguito). Il DIP switch sulla console è impostato su "BANK 00" (impostazione
predefinita) e ciascuna delle unità secondarie è impostata su un BANCO unico
(compreso tra 01 e 03).
3.1
Accertarsi che la console, tutti i server e gli switch KVM siano spenti e che ad
ogni switch KVM sia stato assegnato un indirizzo BANCO unico.
3.2.
Posizionare la console e gli switch KVM secondari nel luogo prescelto.
Collegamento degli switch KVM primari e secondari:
3.3
Utilizzando il cavo per collegamento in cascata (F1D108-CBL), collegare
un'estremità alla porta "Primary Input/Secondary Output" della console
(BANCO 00).
3.4
Collegare l'altra estremità del cavo per collegamento in cascata (F1D108-CBL)
alla porta "Primary Input/Secondary Output" del primo switch KVM secondario
(BANCO 01).
3.5
Per aggiungere altre unità secondarie, collegare un'estremità del cavo per il
collegamento in cascata alla porta "Secondary Input" del primo switch KVM
secondario e l'altra estremità alla porta "Primary Input/Secondary Output" dello
switch KVM secondario successivo (ad esempio, BANCO 01).
3.6
Ripetere la fase 3.5 per eventuali altri switch KVM supplementari che si
desidera collegare in cascata.
189
�� ����� �������
FLASH
������ ����� �����
������� ���
50~60Hz
Console su Rack PRO2 (BANCO 00)
��� ���
��� ��
�� ��� ��
Switch KVM secondario (BANCO 01)
��� ���
��� ��
��� ��
��
Switch KVM secondario (BANCO 02)
���
���
��� ��
��� ��
��
Switch KVM secondario (BANCO 03)
���� ����� ���� �����
��� �� ��� �� ��� �� ��� ��
��� ��
�� �� ��� �� �� ��
�� �� ��
��� ��� ��� ��� ��
��� ��
�� �� ��� �� �� ��
��� �� ��� �� ��� �� ��� ��
��
���
��
�� �� ��� �� ��
���� ����� ���� �����
��� ��
��� ��
��� �� ��� ��
��� ��
��� �� �� ��� ��
�� ��
��� �� ��� ��
��� �� ��� ��
��� ��
��� �� ��
�� ��� �� ��
��� ��
��� �� ��� ��
��� ��
��� ��
��� ��
�� �� ��� ��
��
