Instalación

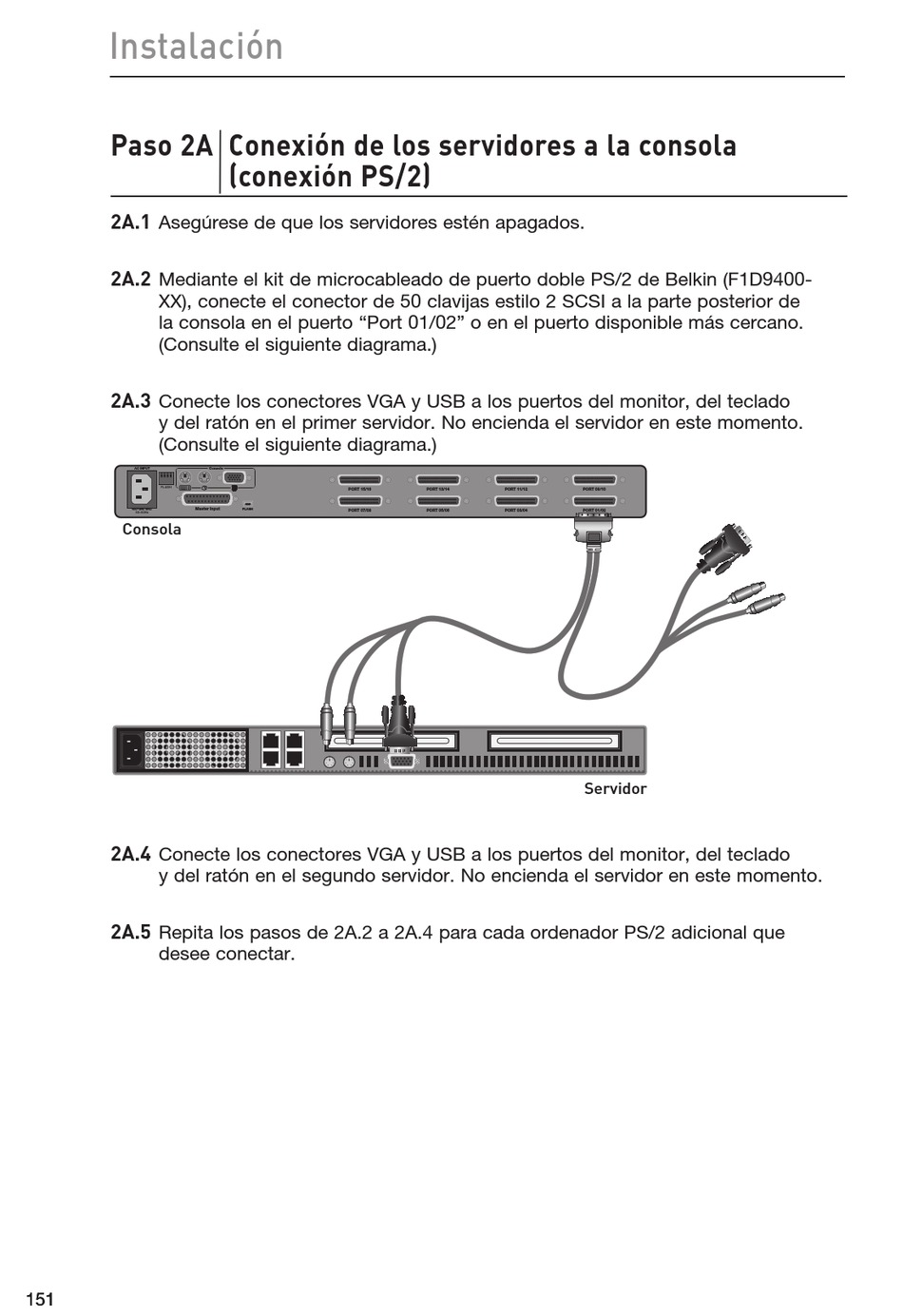

Paso 2A Conexión de los servidores a la consola
2A.1
Asegúrese de que los servidores estén apagados.
2A.2
Mediante el kit de microcableado de puerto doble PS/2 de Belkin (F1D9400-
XX), conecte el conector de 50 clavijas estilo 2 SCSI a la parte posterior de
la consola en el puerto "Port 01/02" o en el puerto disponible más cercano.
(Consulte el siguiente diagrama.)
2A.3
Conecte los conectores VGA y USB a los puertos del monitor, del teclado
y del ratón en el primer servidor. No encienda el servidor en este momento.
(Consulte el siguiente diagrama.)
�� �����
FLASH
������ �����
������� ���
50~60Hz
Consola
2A.4
Conecte los conectores VGA y USB a los puertos del monitor, del teclado
y del ratón en el segundo servidor. No encienda el servidor en este momento.
2A.5
Repita los pasos de 2A.2 a 2A.4 para cada ordenador PS/2 adicional que
desee conectar.
151 151 151
(conexión PS/2)
�������
���� �����
����� ���� �����
���� ����� ���� ����� ���� �����
���� ����� ���� ����� ���� �����
Servidor
