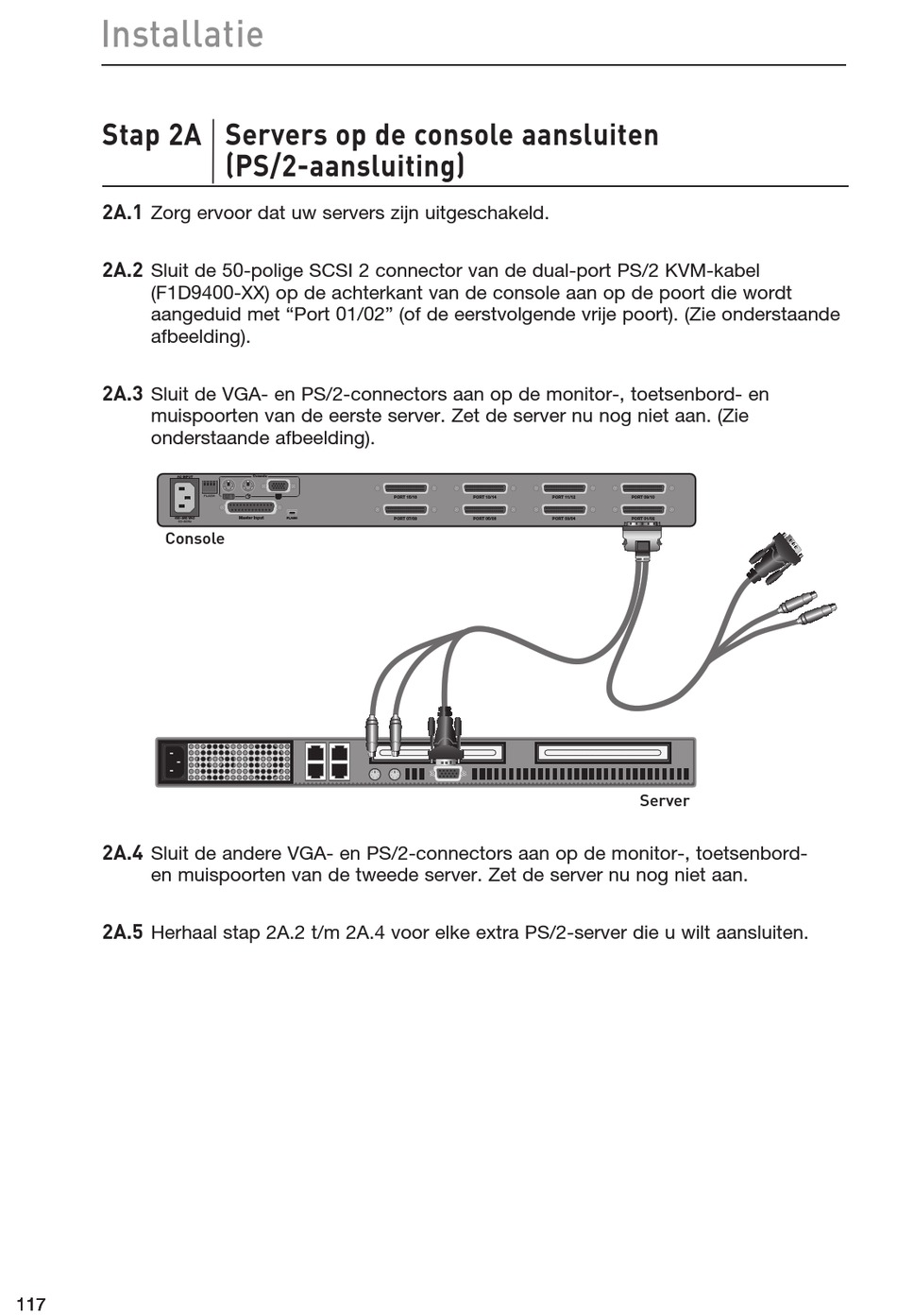

Belkin OmniView PRO2 Rack User Manual page 117

Installatie
Stap 2A Servers op de console aansluiten
2A.1
Zorg ervoor dat uw servers zijn uitgeschakeld.
2A.2
Sluit de 50-polige SCSI 2 connector van de dual-port PS/2 KVM-kabel
(F1D9400-XX) op de achterkant van de console aan op de poort die wordt
aangeduid met "Port 01/02" (of de eerstvolgende vrije poort). (Zie onderstaande
afbeelding).
2A.3
Sluit de VGA- en PS/2-connectors aan op de monitor-, toetsenbord- en
muispoorten van de eerste server. Zet de server nu nog niet aan. (Zie
onderstaande afbeelding).
�� �����
������� ���
50~60Hz
Console
2A.4
Sluit de andere VGA- en PS/2-connectors aan op de monitor-, toetsenbord-
en muispoorten van de tweede server. Zet de server nu nog niet aan.
2A.5
Herhaal stap 2A.2 t/m 2A.4 voor elke extra PS/2-server die u wilt aansluiten.
117 117 117
(PS/2-aansluiting)
�������
FLASH
������ ����� �����
���� ����� ���� ����� ���� �����
���� ����� ���� ����� ���� �����
���� �����
���� �����
Server
