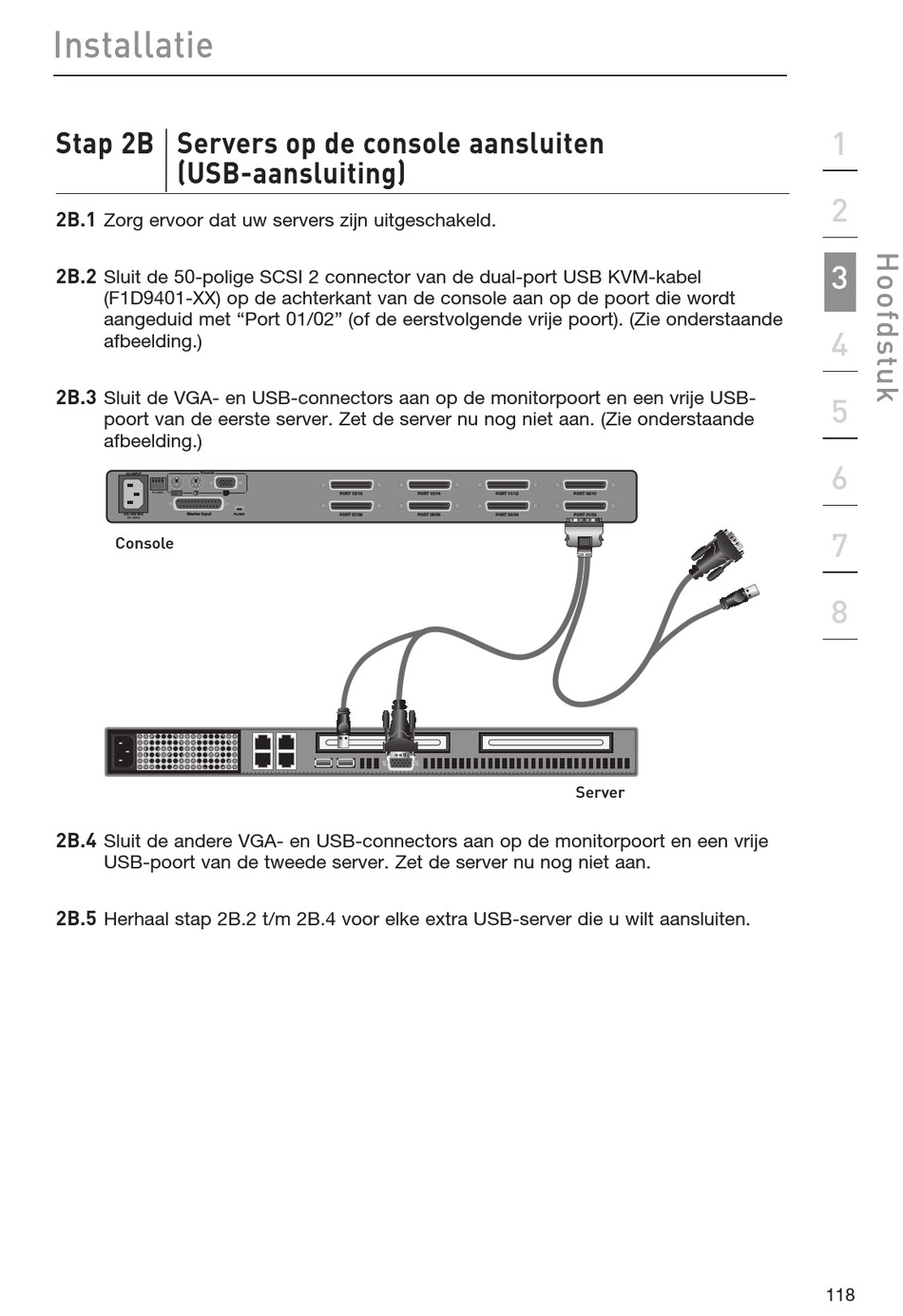

Belkin OmniView PRO2 Rack User Manual page 118

Installatie
Stap 2B Servers op de console aansluiten
(USB-aansluiting)
2B.1
Zorg ervoor dat uw servers zijn uitgeschakeld.
2B.2
Sluit de 50-polige SCSI 2 connector van de dual-port USB KVM-kabel
(F1D9401-XX) op de achterkant van de console aan op de poort die wordt
aangeduid met "Port 01/02" (of de eerstvolgende vrije poort). (Zie onderstaande
afbeelding.)
2B.3
Sluit de VGA- en USB-connectors aan op de monitorpoort en een vrije USB-
poort van de eerste server. Zet de server nu nog niet aan. (Zie onderstaande
afbeelding.)
�� ����� �������
FLASH
������� ��� ������ �����
50~60Hz
Console
2B.4
Sluit de andere VGA- en USB-connectors aan op de monitorpoort en een vrije
USB-poort van de tweede server. Zet de server nu nog niet aan.
2B.5
Herhaal stap 2B.2 t/m 2B.4 voor elke extra USB-server die u wilt aansluiten.
���� �����
�����
���� �����
���� ����� ���� ����� ���� �����
���� ����� ���� ����� ���� �����
Server
1
2
3
4
5
6
7
8
