Installatie

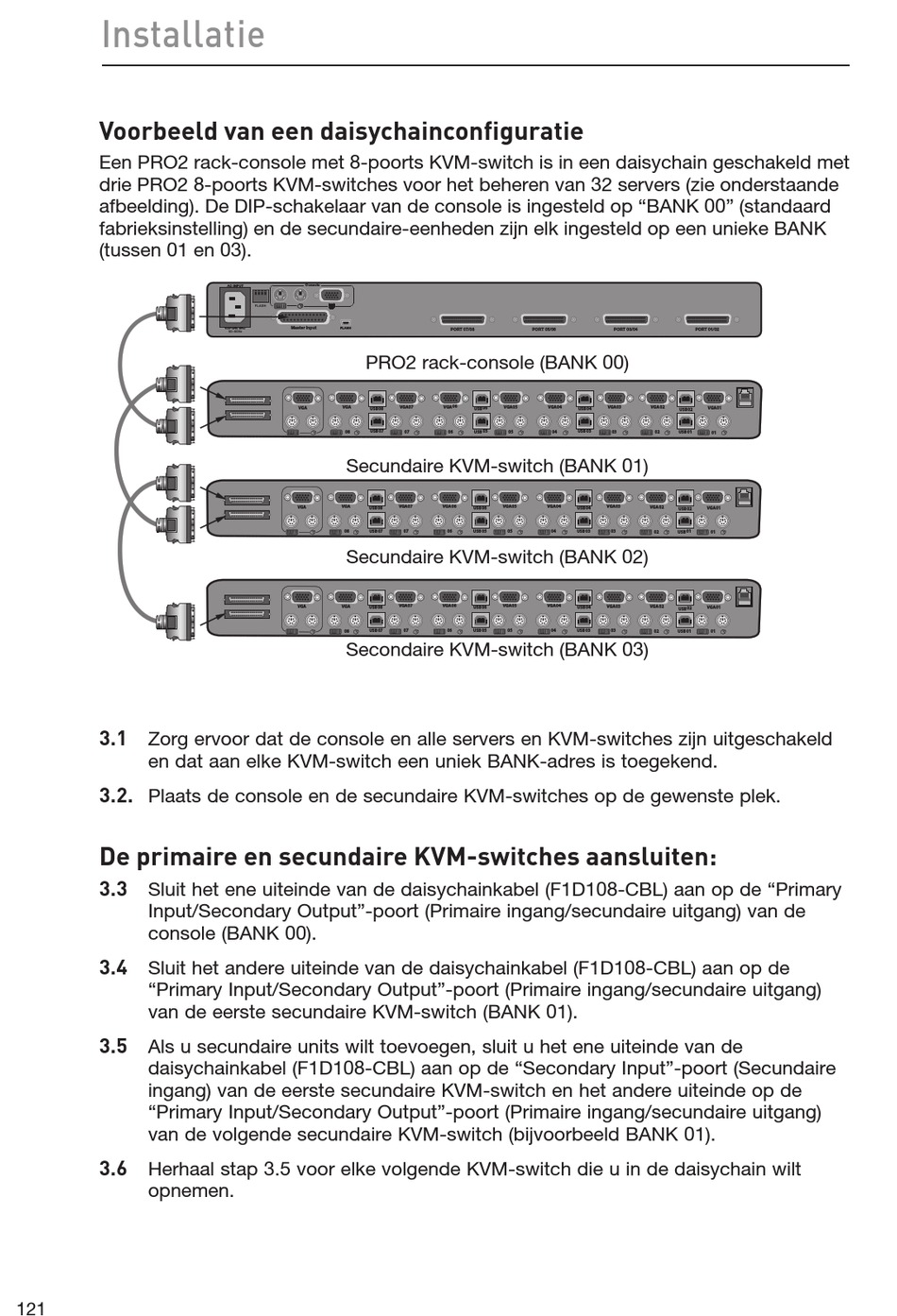

Voorbeeld van een daisychainconfiguratie
Een PRO2 rack-console met 8-poorts KVM-switch is in een daisychain geschakeld met
drie PRO2 8-poorts KVM-switches voor het beheren van 32 servers (zie onderstaande
afbeelding). De DIP-schakelaar van de console is ingesteld op "BANK 00" (standaard
fabrieksinstelling) en de secundaire-eenheden zijn elk ingesteld op een unieke BANK
(tussen 01 en 03).
3.1
Zorg ervoor dat de console en alle servers en KVM-switches zijn uitgeschakeld
en dat aan elke KVM-switch een uniek BANK-adres is toegekend.
3.2.
Plaats de console en de secundaire KVM-switches op de gewenste plek.
De primaire en secundaire KVM-switches aansluiten:
3.3
Sluit het ene uiteinde van de daisychainkabel (F1D108-CBL) aan op de "Primary
Input/Secondary Output"-poort (Primaire ingang/secundaire uitgang) van de
console (BANK 00).
3.4
Sluit het andere uiteinde van de daisychainkabel (F1D108-CBL) aan op de
"Primary Input/Secondary Output"-poort (Primaire ingang/secundaire uitgang)
van de eerste secundaire KVM-switch (BANK 01).
3.5
Als u secundaire units wilt toevoegen, sluit u het ene uiteinde van de
daisychainkabel (F1D108-CBL) aan op de "Secondary Input"-poort (Secundaire
ingang) van de eerste secundaire KVM-switch en het andere uiteinde op de
"Primary Input/Secondary Output"-poort (Primaire ingang/secundaire uitgang)
van de volgende secundaire KVM-switch (bijvoorbeeld BANK 01).
3.6
Herhaal stap 3.5 voor elke volgende KVM-switch die u in de daisychain wilt
opnemen.
