Related Manuals for Dimplex LA 60P-TUR
Summary of Contents for Dimplex LA 60P-TUR

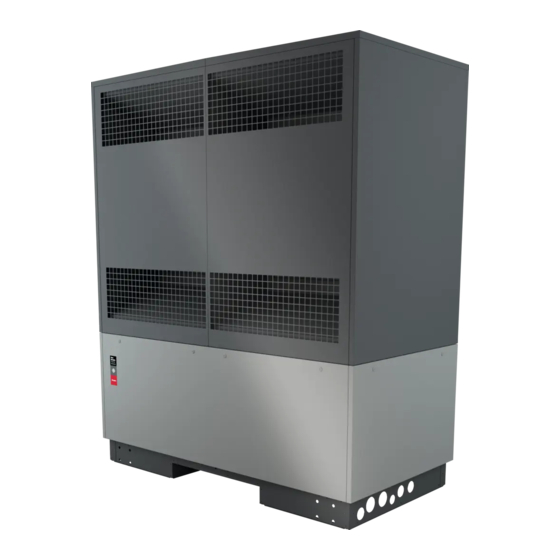

- Page 1 Glen Dimplex Deutschland Dimplex LA 60P-TUR Wartungsanleitung Luft-Wasser- Wärmepumpe für Außenaufstellung Bestell-Nr.: 452167.66.43 DE · FD 0008...
-
Page 3: Table Of Contents
Wartungsanleitung LA 60P-TUR Deutsch Inhaltsverzeichnis Anlageneinstellungen und Historie ......................DE-4 1.1 Sichtprüfung..................................DE-4 1.2 Anlagenlogbuch ................................DE-4 1.3 Betriebsdaten Regler -N1..............................DE-4 Zwingend einzuhaltendes Vorgehen......................DE-4 2.1 Verdampfer, Lüfter und Kondensatwanne......................DE-5 2.2 Anschlüsse, elektrische Komponenten ........................DE-5 2.3 Innenraum Wärmepumpe.............................DE-5 2.4 Kondensat-Ablaufschlauch ............................DE-6 Kältetechnische Prüfungen........................DE-7 3.1 Dichtheitskontrolle ................................DE-7 3.2 Kältetechnische Komponenten ..........................DE-7... - Page 4 Arbeiten an der Wärmepumpe dürfen nur HINWEIS vom Glen Dimplex autorisierten Kunden- Die hier beschriebenen Wartungsarbeiten und Prüfungen dienst durchgeführt werden. beschränken sich auf die durch Glen Dimplex Deutschland gelieferten Wärmepumpe. ACHTUNG! HINWEIS Bei Gewitter ist der Aufenthalt im direkten Vor Beginn der Wartungsarbeit am relevanten Bauteil ist die Umfeld des Gerätes zu unterlassen (Blitz-...
- Page 5 Wartungsanleitung LA 60P-TUR Deutsch Bestimmungsgemäßer Gebrauch Verwendungszweck Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär- wendungszweck freigegeben. Ein anderer oder darüber hinaus mung und Kühlung von Heizungswasser vorgesehen. Sie kann gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu in vorhandenen oder neu zu errichtenden Heizungsanlagen zählt auch die Beachtung der zugehörigen Projektierungsun-...
- Page 6 Deutsch Wartungsanleitung LA 60P-TUR Wartungszyklus Dichtheitsprüfung Generell ist ein Wartungsintervall von 6 Monaten einzuhalten. Ist bei jeder Wartung der Anlage durchzuführen. Bei weniger als 3000 Stunden jährlicher Betriebszeit und Ver- Die Dichtheitsprüfung ist im Anlagen-Lockbuch zu dokumen- wendung eines dafür vorgesehenen Fernüberwachungssys- tieren.
-
Page 7: Anlageneinstellungen Und Historie
Wartungsanleitung LA 60P-TUR Deutsch Anlageneinstellungen und Zwingend einzuhaltendes Historie Vorgehen Folgende Schritte sind vor Beginn der Wartungsarbeiten zwin- 1.1 Sichtprüfung gend einzuhalten Gehäuse und Fassade auf sichtbare Beschädigungen prüfen. ACHTUNG! 1. Vor Beginn der Reparaturarbeiten ist si- 1.2 Anlagenlogbuch cherzustellen, dass die Spannungsversor- Logbuch auf letzten Eintragung prüfen. -
Page 8: Verdampfer, Lüfter Und Kondensatwanne
Deutsch Wartungsanleitung LA 60P-TUR 2.1 Verdampfer, Lüfter und Öffnen der Anschlussbox Um das Abdeckblech an der Anschlussbox zu öffnen muss zu- Kondensatwanne nächst das obere Deckelblech demontiert werden. Dazu müs- sen die beiden Schrauben geöffnet und das Blech durch Zu- Verdampfer, Lüfter und Kondensatablauf sind von Verunreini-... -
Page 9: Kondensat-Ablaufschlauch
Wartungsanleitung LA 60P-TUR Deutsch 2.4 Kondensat-Ablaufschlauch HINWEIS Bei freier Aufstellung muss zwischen dem Abtropfende des Sichtprüfung: Kondensatschlauchs Aufstellboden eine Fester Sitz auf Ablauf der Kondensatwanne? Bodenfreiheit von mindestens 40 cm eingehalten werden. Schlauch fallend verlegt? Schlauch darf nicht genickt sein! ... -
Page 10: Kältetechnische Prüfungen
Deutsch Wartungsanleitung LA 60P-TUR Darüber hinaus ist auf folgendes zu achten: Kältetechnische Prüfungen Schaugläser: Gerät ist weiterhin spannungsfrei geschaltet! Beschädigungen, insbesondere des Glases, ungewöhnliche Verfärbungen, Ablagerungen im Indikator? ACHTUNG! Der Arbeitsbereich ist weiterhin mit mobi- len Gaswarngeräten abzusichern. Dazu ist das Gaswarngerät weiterhin an der Wärme-... -
Page 11: Rohrleitungen Und Verbindungen
Wartungsanleitung LA 60P-TUR Deutsch 3.3 Rohrleitungen und Verdichterfüße: Schwingungsfuß auf Beschädigungen prüfen. Verbindungen Sichtprüfung durchführen. Dies kann während der Dichtheitsprüfung mit geeignetem Lecksuchgerät erfolgen. Bei gedämmten Bauteilen muss die Dämmung an geeigneter Stelle aufgeschnitten werden. Nach Abschluss der Prüfung ist die Dämmung wieder ordnungsgemäß... -
Page 12: Halterungen, Befestigungen Etc
Deutsch Wartungsanleitung LA 60P-TUR Die Kältemittel-Verteileinrichtung des Verdampfers (Venturi- Die Haltebolzen, Befestigungsmuttern, Befestigungsschrauben Verteiler) auf festen Sitz prüfen. Die einzelnen Einspritzkapillare und Gummischellen müssen sich in einwandfreiem Zustand dürfen keine Beschädigungen, z.B. durch Scheuerstellen, auf- befinden. weisen. Der Scheuerschutz (Isolationsmaterial) darf nicht be- schädigt sein. -
Page 13: Funktionsprüfung
Wartungsanleitung LA 60P-TUR Deutsch Bedienteil mittels Datenkabel mit Regler -N0 am Steck- Funktionsprüfung platz -N0-J15 verbinden. Gerät ist weiterhin spannungsfrei geschaltet. Voraussetzung für die weiteren Schritte ist die festgestellte Dichtheit des Kältemittelkreislaufes das mobile Gaswarngerät ist unterhalb des Schaltkastens ... -
Page 14: Sicherheitseinrichtungen (Jede Wartung
Deutsch Wartungsanleitung LA 60P-TUR 4.2 Sicherheitseinrichtungen (jede Durch Drücken der Taste den Zahlenwert hinter „D2“ an- wählen und durch Drücken der oder Taste auf „11“ Wartung) verstellen: HINWEIS Prüfung Sicherheitseinrichtungen erfolgt grundsätzlich immer aus dem Heizbetrieb. - Page 15 Wartungsanleitung LA 60P-TUR Deutsch 4.2.2 Hochdruckbegrenzer Kurzschließen der Kontakte –N0-J22/NO6 mit -N0-J22/C6 und -N0-J23/NO7 mit -N0-J23/C7 des Reg- Mobile Abschalteinrichtung betätigen und Zustand sicherstel- lers -N0 mittels Stecker siehe Kap. 5.7 auf S. 28 „Auszug len. Stromlaufplan“. Die interne Steuer- und Lastspannung ist nun allpolig unterbro- chen.
- Page 16 Deutsch Wartungsanleitung LA 60P-TUR 4.2.3 Hochdruckwächter (jede Wartung) 4.2.4 Durchflussschalter (jede Wartung) Absperreinrichtung im Heiz- /Kühlwasserkreis geschlossen hal- Basis zur Beschreibung der Vorgehensweise ist die Verwen- ten. dung eines pGD0-Displays oder ein pGDx-Display im Emulator- modus. Spannungsversorgung der Wärmepumpe über die mobile Ab- schalteinrichtung wieder herstellen.
- Page 17 Wartungsanleitung LA 60P-TUR Deutsch Durchflussschalter Heizen Gegenstrom muss geschlossen sein. Kontrolle über Menüpunkt Eingänge Durchflussschalter Kühlen Gegenstrom muss geschlossen sein. Kontrolle über Menüpunkt Eingänge Pumpe ausschalten über Menüpunkt ...
-
Page 18: Prüfung Schaltkasten Auf Schwadendichtheit
Deutsch Wartungsanleitung LA 60P-TUR 4.3 Prüfung Schaltkasten auf Schwadendichtheit 4.3.1 Verschließen des Schaltkastens Schaltkasten mit Deckel und je 10x Schraube + Dicht- scheibe verschließen Defekte Dichtscheiben austauschen 452167.41.25 darauf achten, dass die Schrauben gleichmäßig überkreuz angezogen werden die Dichtung der Scheibe sollte leicht hervorquellen, je- ... - Page 19 Wartungsanleitung LA 60P-TUR Deutsch 4.3.2.3Y-Adapter 4.3.2.4Smartphone mit installierter Testo-App Zur Erfassung der Messwerte wird ein Smartphone mit folgen- den Systemvoraussetzungen benötigt: iOS 8.3 oder neuer Android 4.3 oder neuer Bluetooth 4.0 Die dazugehörige „testo Smart Probes App“ kann kostenlos über Google play (Android) oder App Store (iOS) heruntergela-...
- Page 20 Deutsch Wartungsanleitung LA 60P-TUR unter Optionen (Zahnrad unten links) Anzeige bearbeiten (1) auswählen Einheit (oben mittig) auf Pa einstellen mit „OK“ bestätigen anschließend „Drucksensor nullen“ (2) auswählen und be- stätigen zunächst mittels der Vakuumpumpe einen Unterdruck von ca. 400 Pa anlegen (Dieser Druck ist so gering, dass er am Manome- ...
-
Page 21: Überprüfung Der Leistungsdaten
Wartungsanleitung LA 60P-TUR Deutsch 4.4 Überprüfung der 4.6 Kühlbetrieb (Frühjahrsprüfung) Leistungsdaten HINWEIS Diese Prüfung wird am WPM durchgeführt. Diese Prüfung ist unmittelbar vor oder während der Kühlsaison durchzuführen (Frühjahrsprüfung). Die Volumenströme können z.B. an den eingebauten Pumpen abgelesen werden. HINWEIS HINWEIS Die Außentemperatur muss >... -
Page 22: Anlagen
Deutsch Wartungsanleitung LA 60P-TUR Anlagen 5.1 Anschluss mobile Abschalteinrichtung 5.2 Überprüfung Heizleistung 5.3 Prüfpositionen für Rohrleitungen 5.4 Positionen für Schwingungsprüfung 5.5 Stromlaufplan - mobile Abschalteinrichtung 5.6 Stromlaufplan - Hochdruckbegrenzer prüfen 5.7 Stromlaufplan - Hochdruckwächter prüfen 5.1 Anschluss mobile Abschalteinrichtung 1x Steckergehäuse mit mobiler... -
Page 23: Überprüfung Heizleistung
Wartungsanleitung LA 60P-TUR Deutsch 5.2 Überprüfung Heizleistung Heizleistung in [kW] Wass eraustrittstemperatur in [ °C ] Heating capa city in [kW] Water outlet temperature in [ °C ] Puiss ance de chauffage en [kW] Température de sortie de l'eau en [ °C ] EN 1451 1 A7 W35... -
Page 24: Prüfpositionen Für Rohrleitungen
Deutsch Wartungsanleitung LA 60P-TUR 5.3 Prüfpositionen für Rohrleitungen Übersicht 1 Abkürzungen: RBG: Rohrbaugruppe Rohrteil RBG Vierwege- umschaltventil RBG Druckbegrenzer RBG Druckseite RBG Öl- RBG Expansionsventil ausgleich RBG Saugseite RBG Trennstellen Schwingungsdämpfer DE-21 452167.66.43 · FD 0008 www.glendimplex.de... - Page 25 Wartungsanleitung LA 60P-TUR Deutsch Prüfpositionen für Rohrleitungen Übersicht 2 RBG Kondensatwannenheizung RBG Verflüssiger RBG Sammelleitung RBG Sammler- Filtertrockner RBG Economizer www.glendimplex.de 452167.66.43 · FD 0008 DE-22...
- Page 26 Deutsch Wartungsanleitung LA 60P-TUR Prüfpositionen für Rohrleitungen Details 1 * * * RBG Druckseite RBG Verflüssiger RBG Filtertrockner - Sammler RBG Vierwegeumschaltventil RBG Kondensatwannenheizung * * * RBG Saugseite DE-23 452167.66.43 · FD 0008 www.glendimplex.de...
- Page 27 Wartungsanleitung LA 60P-TUR Deutsch Prüfpositionen für Rohrleitungen Details 2 RBG Expansionsventil RBG Ölausgleich RBG Economizer RBG Sammelleitung RBG Druckbegrenzer RGB Schwingungsdämpfer RBG Trennstellen www.glendimplex.de 452167.66.43 · FD 0008 DE-24...
-
Page 28: Positionen Für Schwingungsprüfung
Deutsch Wartungsanleitung LA 60P-TUR 5.4 Positionen für Schwingungsprüfung RBG Druckseite RBG Verflüssiger RBG Trennstelle RBG Trennstelle RBG Expansionsventil RBG Sammelleittung RBG Sammelleittung RBG Saugseite RBG Vierwegeumschaltventil RT Trennstelle - Trennstelle RBG Ölausgleich RBG Druckbegrenzer DE-25 452167.66.43 · FD 0008 www.glendimplex.de... -
Page 29: Stromlaufplan - Mobile Abschalteinrichtung
Wartungsanleitung LA 60P-TUR Deutsch 5.5 Stromlaufplan - mobile Abschalteinrichtung www.glendimplex.de 452167.66.43 · FD 0008 DE-26... -
Page 30: Stromlaufplan - Hochdruckbegrenzer Prüfen
Deutsch Wartungsanleitung LA 60P-TUR 5.6 Stromlaufplan - Hochdruckbegrenzer prüfen DE-27 452167.66.43 · FD 0008 www.glendimplex.de... -
Page 31: Stromlaufplan - Hochdruckwächter Prüfen
Wartungsanleitung LA 60P-TUR Deutsch 5.7 Stromlaufplan - Hochdruckwächter prüfen www.glendimplex.de 452167.66.43 · FD 0008 DE-28... - Page 32 Glen Dimplex Deutschland Verkauf und Planung Service und Technischer Support Zentrale Projektierung Kundendienst, Technische Unter- stützung und Ersatzteile Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Hilfestellung vor und nach Installation Am Goldenen Feld 18 Planungsunterstützung. Ihrer Geräte D-95326 Kulmbach...
- Page 33 Glen Dimplex Deutschland Dimplex LA 60P-TUR Maintenance instructions Air-to-Water Heat Pump for Outdoor Installation Order no.: 452167.66.43-EN EN · FD 0008...
- Page 35 Maintenance instructions LA 60P-TUR English System settings and history ........................EN-5 1.1 Visual inspection ................................EN-5 1.2 System log book................................EN-5 1.3 Operating data for controller -N1..........................EN-5 Mandatory steps............................EN-5 2.1 Evaporator, ventilator and condensate tray......................EN-6 2.2 Connections, electrical components ........................EN-6 2.3 Interior of the heat pump ..............................EN-6 2.4 Condensate drain hose ..............................EN-7...
- Page 36 All maintenance work must only be carried out by an after- dangerous concentrations of flammable sales service technician authorised by Glen Dimplex who is refrigerant at the device can be detected trained in handling flammable refrigerants, has the necessary...
- Page 37 Maintenance instructions LA 60P-TUR English Purpose NOTE Personal protective equipment (protective goggles, safety The air-to-water heat pump is to be used exclusively for the shoes and gloves where necessary) must be used when heating and cooling of heating water. It can be used in new or working on the device.
- Page 38 English Maintenance instructions LA 60P-TUR Maintenance cycle Leakage tightness test As a general rule, a maintenance interval of 6 months must be This is required each time maintenance work is performed on complied with. If the device is operated for less than 3000 the system.
-
Page 39: System Settings And History
Maintenance instructions LA 60P-TUR English System settings and history Mandatory steps It is essential to adhere to the following steps before starting 1.1 Visual inspection the maintenance work Check the casing and façade for visible damage. CAUTION! 1. Before starting the repair work, ensure 1.2 System log book... -
Page 40: Evaporator, Ventilator And Condensate Tray
English Maintenance instructions LA 60P-TUR 2.1 Evaporator, ventilator and Opening the connection box In order to open the cover plate on the connection box, the top condensate tray cover panel must first be removed. For this purpose, open both screws and unhook the panel by pulling it back. The three... -
Page 41: Condensate Drain Hose
Maintenance instructions LA 60P-TUR English 2.4 Condensate drain hose NOTE If it is a free-standing installation, a ground clearance of at Visual inspection: least 40 cm must be ensured between the end of the Has it been securely fitted to the condensate tray drain? condensate hose where the liquid drips out and the ground. -
Page 42: Refrigeration Checks
English Maintenance instructions LA 60P-TUR Also pay attention to the following: Refrigeration checks Inspection windows: Device is still de-energised! Damage, in particular to the glass, unusual discolouration, de- posits in the indicator? CAUTION! The work area must continue to be protected with mobile gas detectors. -
Page 43: Pipes And Connections
Maintenance instructions LA 60P-TUR English 3.3 Pipes and connections Compressor bases: Check the vibration base for damage. Perform a visual inspection. This can be done during the leakage tightness test using a suit- able leak detector. If the components are insulated, the insulation must be cut open in a suitable location. -
Page 44: Holders, Fastenings Etc
English Maintenance instructions LA 60P-TUR Check that the evaporator’s refrigerant distributor (Venturi The retaining pins, fastening nuts, fastening screws and rubber manifold) has been securely fitted. The individual injection cap- clamps must be in perfect condition. illaries must not exhibit any damage such as chafe marks. There must be no damage to the abrasion guard (insulation material). -
Page 45: Functional Test
Maintenance instructions LA 60P-TUR English Using the data cable, connect the control panel to control- Functional test ler -N0 at slot -N0-J15. Device is still de-energised. In order to perform the next steps, you must have deter- mined that the refrigeration circuit is not leaking Place the mobile gas detector underneath the switch box ... -
Page 46: Safety Equipment (Each Time Maintenance Is Performed
English Maintenance instructions LA 60P-TUR 4.2 Safety equipment (each time Press the key to select the numerical value after “D2” and set it to “11” by pressing the or key: maintenance is performed) NOTE ... - Page 47 Maintenance instructions LA 60P-TUR English 4.2.2 High-pressure limiter For details of how to short-circuit contacts –N0-J22/NO6 with Actuate the mobile cut-off device and safeguard this state. -N0-J22/C6 and -N0-J23/NO7 with -N0-J23/C7 of con- The internal control and supply voltage has now been com- troller -N0 using the plug, please see Cap.
- Page 48 English Maintenance instructions LA 60P-TUR 4.2.3 High-pressure monitor (each time 4.2.4 Flow rate switch (each time maintenance is performed) maintenance is performed) Keep the shut-off device in the heating/cooling water circuit This process description is based on the use of a pGD0 display closed.
- Page 49 Maintenance instructions LA 60P-TUR English The flow rate switch for heating with counter-current must have been closed. Check via menu item “inputs“ The flow rate switch for cooling with counter-current must have been closed. Check via menu item “inputs“...
-
Page 50: Checking The Vapour Leakage Tightness Of The Switch Box
English Maintenance instructions LA 60P-TUR 4.3 Checking the vapour leakage tightness of the switch box 4.3.1 Closing the switch box Close the switch box with a cover and 10x screws + sealing washers each Replace any faulty sealing washers: 452167.41.25 Ensure that the screws are tightened evenly cross-wise ... - Page 51 Maintenance instructions LA 60P-TUR English 4.3.2.3Y-adapter 4.3.2.4Smartphone with installed Testo app A smartphone with the following system requirements is re- quired to record the measured values: iOS 8.3 or newer Android 4.3 or newer Bluetooth 4.0 The corresponding “testo Smart Probes App” is available to download free of charge from Google Play (Android) or the App Store (iOS).
- Page 52 English Maintenance instructions LA 60P-TUR Under “Options“ (gear wheel at bottom left), select “Edit dis- play“ (1) Set the unit (top centre) to Pa Confirm with “OK” Then select “Reset pressure sensor“ (2) and confirm ...
-
Page 53: Checking The Performance Data
Maintenance instructions LA 60P-TUR English 4.4 Checking the performance data 4.6 Cooling operation (spring check) This check is performed on the heat pump manager. The volume flows can be read off from the built-in pumps, for NOTE example. This test must be performed immediately before or during the NOTE cooling season (spring test). -
Page 54: Appendices
English Maintenance instructions LA 60P-TUR Appendices 5.1 Connecting the mobile cut-off device 5.2 Checking the heat output 5.3 Inspection items for pipes 5.4 Items for vibration check 5.5 Circuit diagram – mobile cut-off device 5.6 Circuit diagram – testing the high-pressure limiter 5.7 Circuit diagram –... -
Page 55: Checking The Heat Output
Maintenance instructions LA 60P-TUR English 5.2 Checking the heat output Heizleistung in [kW] Wass eraustrittstemperatur in [ °C ] Heating capa city in [kW] Water outlet temperature in [ °C ] Puiss ance de chauffage en [kW] Température de sortie de l'eau en [ °C ] EN 1451 1 A7 W35... -
Page 56: Inspection Items For Pipes
English Maintenance instructions LA 60P-TUR 5.3 Inspection items for pipes Overview 1 Abbreviations: RBG: Pipe assembly Pipe piece RBG four-way reversing valve RBG pressure limiter RBG discharge side RBG oil RBG expansion valve expansion RBG intake side RBG connection points... - Page 57 Maintenance instructions LA 60P-TUR English Inspection items for pipes Overview 2 RBG condensate pan heater RBG liquefier RBG manifold filter dryer collector RBG economiser www.glendimplex.de 452167.66.43-EN · FD 0008 EN-23...
- Page 58 English Maintenance instructions LA 60P-TUR Inspection items for pipes Details 1 * * * RBG discharge side RBG liquefier RBG four-way reversing valve RBG filter dryer collector RBG condensate pan heater * * * RBG intake side EN-24 452167.66.43-EN · FD 0008...
- Page 59 Maintenance instructions LA 60P-TUR English Inspection items for pipes Details 2 RBG expansion valve RBG oil expansion RBG economiser RBG manifold RBG pressure limiter RBG vibration damper RBG connection points www.glendimplex.de 452167.66.43-EN · FD 0008 EN-25...
-
Page 60: Items For Vibration Check
English Maintenance instructions LA 60P-TUR 5.4 Items for vibration check RBG discharge side RBG liquefier RBG connection point RBG connection point RBG expansion valve RBG manifold RBG intake side RBG four-way reversing valve RBG connection point-connection point RBG oil expansion... -
Page 61: Circuit Diagram - Mobile Cut-Off Device
Maintenance instructions LA 60P-TUR English 5.5 Circuit diagram – mobile cut-off device www.glendimplex.de 452167.66.43-EN · FD 0008 EN-27... -
Page 62: Circuit Diagram - Testing The High-Pressure Limiter
English Maintenance instructions LA 60P-TUR 5.6 Circuit diagram – testing the high-pressure limiter EN-28 452167.66.43-EN · FD 0008 www.glendimplex.de... -
Page 63: Circuit Diagram - Testing The High-Pressure Monitor
Maintenance instructions LA 60P-TUR English 5.7 Circuit diagram – testing the high-pressure monitor www.glendimplex.de 452167.66.43-EN · FD 0008 EN-29... - Page 64 Glen Dimplex Deutschland Service and technical support Head office After-sales service, technical support Glen Dimplex Deutschland GmbH and spare parts Am Goldenen Feld 18 Assistance before and after installation D-95326 Kulmbach of your equipment T +49 9221 709-100 T +49 9221 709-545...
- Page 65 Glen Dimplex Deutschland Dimplex LA 60P-TUR Instructions de maintenance Pompe à chaleur air-eau pour installation estérieure No de commande: 452167.66.43-FR FR · FD 0008...
- Page 67 Instructions de maintenance LA 60P-TUR Français Table des matières Réglages de l’installation et historique ....................FR-5 1.1 Contrôle visuel .................................. FR-5 1.2 Livret de l’installation ..............................FR-5 1.3 Caractéristiques d’exploitation régulateur -N1...................... FR-5 Procédure à respecter impérativement....................FR-5 2.1 Évaporateur, ventilateur et cuve de condensats....................FR-6 2.2 Connexions, composants électriques........................
- Page 68 (risque de coup de Les travaux de maintenance et contrôles décrits ici se limitent foudre) ! à la pompe à chaleur livrée par Glen Dimplex Deutschland. REMARQUE ATTENTION ! Avant d’effectuer la maintenance sur le composant concerné, Les travaux en extérieur sur l’équipement...
- Page 69 Instructions de maintenance LA 60P-TUR Français Utilisation prévue REMARQUE Lors des travaux sur l’appareil, utiliser un équipement de La pompe à chaleur air/eau est exclusivement prévue pour le protection individuelle (lunettes de protection, chaussures de réchauffement et le rafraîchissement de l’eau de chauffage. Elle sécurité, gants si nécessaire).
- Page 70 Français Instructions de maintenance LA 60P-TUR Cycle de maintenance Contrôle d’étanchéité Généralement, il est nécessaire de respecter un intervalle de Doit être effectué à chaque intervention de maintenance de maintenance de 6 mois. En cas de durée d’utilisation annuelle l’installation.
-
Page 71: Réglages De L'installation Et Historique
Instructions de maintenance LA 60P-TUR Français Réglages de l’installation et Procédure à respecter historique impérativement Les étapes suivantes doivent impérativement être respectées 1.1 Contrôle visuel avant le début des travaux de maintenance S’assurer que la jaquette et la façade ne présentent pas de ATTENTION ! dommages visibles. -
Page 72: Évaporateur, Ventilateur Et Cuve De Condensats
Français Instructions de maintenance LA 60P-TUR 2.1 Évaporateur, ventilateur et cuve Ouverture du boîtier de raccordement Pour ouvrir la tôle de couverture du boîtier de raccordement, de condensats démonter d’abord la tôle supérieure du couvercle. Pour ce faire, ouvrir les deux vis et décrocher la tôle en la tirant en arrière. Il L’évaporateur, le ventilateur et l’écoulement des condensats... -
Page 73: Flexible D'écoulement Des Condensats
Instructions de maintenance LA 60P-TUR Français 2.4 Flexible d’écoulement des condensats Contrôle visuel : Bien fixé sur la sortie d’écoulement de la cuve à condensats ? Flexible posé en pente ? Le flexible ne doit pas être plié ! ... -
Page 74: Contrôles Frigorifiques
Français Instructions de maintenance LA 60P-TUR Autres points à vérifier : Contrôles frigorifiques Regards : L’appareil reste hors tension ! endommagement, notamment du verre, changement de cou- leur anormal, dépôts dans l’indicateur ? ATTENTION ! Continuer à sécuriser la zone de travail avec des détecteurs de gaz mobiles. -
Page 75: Tuyaux Et Liaisons
Instructions de maintenance LA 60P-TUR Français 3.3 Tuyaux et liaisons Pieds du compresseur : s’assurer que le pied anti-vibrations ne présente pas de dom- Effectuer un contrôle visuel. mages. Ceci est possible pendant le contrôle d’étanchéité avec un dé- tecteur de fuites approprié. -
Page 76: Supports, Fixations, Etc
Français Instructions de maintenance LA 60P-TUR Vérifier que le dispositif de distribution du fluide frigorigène de Les axes de retenue, les écrous et vis de fixation ainsi que les l’évaporateur (tube Venturi) est bien fixé. Les différents capil- colliers en caoutchouc doivent être en parfait état. -
Page 77: Test De Fonctionnement
Instructions de maintenance LA 60P-TUR Français Au moyen du câble de transmission de données, relier Test de fonctionnement l’unité de commande au régulateur -N0 à l’emplacement de connexion -N0-J15. L’appareil reste hors tension. Pour pouvoir continuer, il est indispensable de s’être as- ... -
Page 78: Dispositifs De Sécurité (Chaque Intervention De Maintenance
Français Instructions de maintenance LA 60P-TUR 4.2 Dispositifs de sécurité (chaque Appuyer sur la touche de l’unité de commande pour sé- lectionner le menu « Sorties - Numériques » : intervention de maintenance) REMARQUE En principe, le contrôle des dispositifs de sécurité s’effectue ... - Page 79 Instructions de maintenance LA 60P-TUR Français 4.2.2 Limiteur haute pression Court-circuiter les contacts –N0-J22/NO6 avec -N0-J22/C6 et -N0-J23/NO7 avec -N0-J23/C7, du régula- Actionner le dispositif de coupure mobile et empêcher une re- teur -N0, en utilisant la fiche ; voir Chap. 5.7 - page 29 mise sous tension.
- Page 80 Français Instructions de maintenance LA 60P-TUR 4.2.3 Avertisseur haute pression (chaque 4.2.4 Commutateur de débit (chaque intervention de maintenance) intervention de maintenance) Maintenir fermé le dispositif d’arrêt dans le circuit d’eau de La description de la procédure repose sur l’utilisation d’un chauffage/rafraîchissement.
- Page 81 Instructions de maintenance LA 60P-TUR Français Mettre la pompe en marche avec l’option Mettre la vanne d’inversion quatre voies externe à la posi- Fonctions spéciales Contrôle système M16 tion Rafraîchissement dans le sens inverse du débit (à la main évent.) (cette opération ne s’applique pas en l’ab-...
-
Page 82: Contrôle De L'étanchéité Du Boîtier Électrique Aux Émanations
Français Instructions de maintenance LA 60P-TUR 4.3 Contrôle de l’étanchéité du boîtier électrique aux émanations 4.3.1 Fermeture du boîtier électrique Fermer le boîtier électrique avec le couvercle et 10 vis + une rondelle d’étanchéité par vis Remplacer les rondelles d’étanchéité 452167.41.25 défec- ... - Page 83 Instructions de maintenance LA 60P-TUR Français 4.3.2.3Adaptateur Y 4.3.2.4Smartphone avec l’application Testo Pour l’enregistrement des valeurs mesurées, un smartphone avec les prérequis système suivants est nécessaire : iOS 8.3 ou plus récent Android 4.3 ou plus récent Bluetooth 4.0 ...
- Page 84 Français Instructions de maintenance LA 60P-TUR Sélectionner « Éditer la vue » (1) dans les options (roue den- tée en bas à gauche) Régler l’unité (en haut au centre) sur Pa Confirmer avec « OK » ...
-
Page 85: Contrôle Des Données De Performance
Instructions de maintenance LA 60P-TUR Français 4.4 Contrôle des données de 4.6 Mode rafraîchissement performance (contrôle de printemps) Ce contrôle s’effectue sur le gestionnaire de pompe à chaleur. REMARQUE Il est par ex. possible de relever les flux volumiques sur les Ce contrôle doit être effectué... -
Page 86: Installations
Français Instructions de maintenance LA 60P-TUR Installations 5.1 Raccordement du dispositif de coupure mobile 5.2 Contrôle de la puissance calorifique 5.3 Positions de contrôle des tuyaux 5.4 Positions de contrôle des vibrations 5.5 Schéma électrique - dispositif de coupure mobile 5.6 Schéma électrique - contrôle du limiteur haute pression... -
Page 87: Contrôle De La Puissance Calorifique
Instructions de maintenance LA 60P-TUR Français 5.2 Contrôle de la puissance calorifique Heizleistung in [kW] Wass eraustrittstemperatur in [ °C ] Heating capa city in [kW] Water outlet temperature in [ °C ] Puiss ance de chauffage en [kW] Température de sortie de l'eau en [ °C ] EN 1451 1 A7 W35... -
Page 88: Positions De Contrôle Des Tuyaux
Français Instructions de maintenance LA 60P-TUR 5.3 Positions de contrôle des tuyaux Aperçu 1 Abréviations : RBG : groupe de tuyauterie RT : section de tuyau RBG vanne d‘inversion quatre voies RBG limiteur de pression RBG côte pression èquilibrage d‘huile RBG détendeur... - Page 89 Instructions de maintenance LA 60P-TUR Français Positions de contrôle des tuyaux Aperçu 2 RBG chauffage de bac à condensats RBG condenseur conduite collectrice collecteur filtre déshydrateur RBG économiseur www.glendimplex.de 452167.66.43-FR · FD 0008 FR-23...
- Page 90 Français Instructions de maintenance LA 60P-TUR Positions de contrôle des tuyaux Détails 1 * * * RBG côté pression RBG liquefier RBG vanne d’inversion quatre voies RBG collecteur filtre déshydrateur RBG chauffage de bac à condensats * * * RBG côté aspiration FR-24 452167.66.43-FR ·...
- Page 91 Instructions de maintenance LA 60P-TUR Français Positions de contrôle des tuyaux Détails 2 RBG détendeur RBG équilibrage d’huile RBG économiseur RBG conduite collectrice RBG limiteur de pression RBG amortisseur de vibrations RBG points de séparation www.glendimplex.de 452167.66.43-FR · FD 0008...
-
Page 92: Positions De Contrôle Des Vibrations
Français Instructions de maintenance LA 60P-TUR 5.4 Positions de contrôle des vibrations RBG côté pression RBG condenseur RBG point de séparation RBG détendeur RBG conduite collectrice RBG côté aspiration RBG vanne d’inversion quatre voies RBG point de séparation RBG équilibrage d’huile... -
Page 93: Schéma Électrique - Dispositif De Coupure Mobile
Instructions de maintenance LA 60P-TUR Français 5.5 Schéma électrique - dispositif de coupure mobile www.glendimplex.de 452167.66.43-FR · FD 0008 FR-27... -
Page 94: Schéma Électrique - Contrôle Du Limiteur Haute Pression
Français Instructions de maintenance LA 60P-TUR 5.6 Schéma électrique - contrôle du limiteur haute pression FR-28 452167.66.43-FR · FD 0008 www.glendimplex.de... -
Page 95: Schéma Électrique - Contrôle De L'avertisseur Haute Pression
Instructions de maintenance LA 60P-TUR Français 5.7 Schéma électrique - contrôle de l’avertisseur haute pression www.glendimplex.de 452167.66.43-FR · FD 0008 FR-29... - Page 96 Glen Dimplex Deutschland Service après-vente et assistance technique Centrale SAV, assistance technique Glen Dimplex Deutschland GmbH et pièces détachées Am Goldenen Feld 18 Assistance avant et après l’installation D-95326 Kulmbach de vos appareils T +49 9221 709-100 Tél +49 9221 709-545...
- Page 97 Glen Dimplex Deutschland Dimplex LA 60P-TUR Istruziono per la manutenzione Pompa di calore aria/acqua per intallazione esterna N. d’ordinazione: 452167.66.43-IT IT · FD 0008...
- Page 99 Istruziono per la manutenzione LA 60P-TUR Italiano Sommario Impostazioni e storico dell'impianto......................IT-5 1.1 Controllo visivo ...................................IT-5 1.2 Logbook dell’impianto..............................IT-5 1.3 Dati d'esercizio regolatore -N1............................IT-5 Procedure obbligatorie ..........................IT-5 2.1 Evaporatore, ventilatore e bacinella della condensa....................IT-6 2.2 Collegamenti, componenti elettrici..........................IT-6 2.3 Vano interno della pompa di calore ..........................IT-6...
- Page 100 Glen Dimplex, i cui addetti sono specializzati nell'uso di liquidi refrigerante infiammabile sull'apparecchio refrigeranti infiammabili, dispongono delle conoscenze e e il personale addetto alla riparazione sia in dell'esperienza necessarie e conoscono i requisiti di legge del grado di mettere in atto le successive paese di riferimento relativi all'impianto frigorifero.
- Page 101 Istruziono per la manutenzione LA 60P-TUR Italiano Uso previsto NOTA Indossare l'equipaggiamento di protezione personale (occhiali La pompa di calore aria/acqua è progettata esclusivamente per protettivi, scarpe di sicurezza ed eventualmente i guanti) il riscaldamento e raffrescamento di acqua di riscaldamento.
- Page 102 Italiano Istruziono per la manutenzione LA 60P-TUR Ciclo di manutenzione Prova di tenuta In generale è necessario osservare un intervallo di manuten- Effettuare una prova di tenuta ogni volta che si esegue la manu- zione di 6 mesi. In caso di produzione annuale inferiore a 3000 tenzione dell’impianto.
-
Page 103: Impostazioni E Storico Dell'impianto
Istruziono per la manutenzione LA 60P-TUR Italiano Impostazioni e storico Procedure obbligatorie dell'impianto Rispettare le fasi seguenti prima di iniziare i lavori di manuten- zione. 1.1 Controllo visivo ATTENZIONE! 1. Prima di iniziare i lavori di riparazione Controllare la presenza di eventuali danni sulla custodia e sulla assicurarsi che la tensione di alimentazione facciata. -
Page 104: Evaporatore, Ventilatore E Bacinella Della Condensa
Italiano Istruziono per la manutenzione LA 60P-TUR 2.1 Evaporatore, ventilatore e Apertura del box di allacciamento Per aprire la lamiera di copertura del box di allacciamento oc- bacinella della condensa corre dapprima smontare la lamiera di copertura superiore. Aprire quindi entrambe le viti e sganciare la lamiera tirandola in- Pulire l’evaporatore, il ventilatore e lo scarico condensa per eli-... -
Page 105: Tubo Flessibile Di Scarico Della Condensa
Istruziono per la manutenzione LA 60P-TUR Italiano 2.4 Tubo flessibile di scarico della NOTA In caso di installazione libera, tra lo sgocciolamento del tubo condensa flessibile di scarico della condensa e la superficie di installazione è necessario prevedere una distanza dal suolo di Controllo visivo: almeno 40 cm. -
Page 106: Controlli Componenti Di Refrigerazione
Italiano Istruziono per la manutenzione LA 60P-TUR Inoltre, prestare attenzione a quanto di seguito indicato: Controlli componenti di Vetri di ispezione: refrigerazione Nell’indicatore sono visibili danni, in particolare al vetro, colora- zioni insolite oppure depositi? L’apparecchio viene acceso senza tensione! ATTENZIONE! Proteggere l’area di lavoro adoperando un... -
Page 107: Tubazioni E Collegamenti
Istruziono per la manutenzione LA 60P-TUR Italiano 3.3 Tubazioni e collegamenti Piedini del compressore: Controllare l’eventuale presenza di danni al piedino anti-vi- brante. Effettuare un controllo visivo. Il controllo visivo può essere effettuato durante la prova di te- nuta con un appropriato rilevatore di perdite. -
Page 108: Supporti, Fissaggi, Ecc
Italiano Istruziono per la manutenzione LA 60P-TUR Controllare che il distributore di liquido refrigerante dell’evapo- I perni di arresto, i dadi di fissaggio, le viti di fissaggio e le fa- ratore (distributore Venturi) sia ben saldo nella propria sede. I scette in gomma devono essere in perfetto stato. -
Page 109: Prova Di Funzionalità
Istruziono per la manutenzione LA 60P-TUR Italiano Collegare l’elemento di comando mediante il cavo dati al Prova di funzionalità regolatore -N0 in posizione -N0-J15. L’apparecchio viene acceso senza tensione. Il presupposto per procedere all’utilizzo dello stesso è sta- bilire la tenuta del circuito del liquido refrigerante. -
Page 110: Dispositivi Di Sicurezza (Ogni Intervento Di Manutenzione
Italiano Istruziono per la manutenzione LA 60P-TUR 4.2 Dispositivi di sicurezza (ogni Premendo il tasto selezionare il valore numerico dietro “D2” e premendo il tasto o impostarlo su “11”: intervento di manutenzione) NOTA Il controllo dei dispositivi di sicurezza di solito avviene sempre ... - Page 111 Istruziono per la manutenzione LA 60P-TUR Italiano 4.2.2 Limitatore alta pressione Cortocircuitare i contatti –N0-J22/NO6 con -N0-J22/C6 e -N0-J23/NO7 con -N0-J23/C7 del regola- Attivare il dispositivo di disinserimento portatile e assicurarsi tore -N0 mediante un connettore (vedere Cap. 5.7 a dello stato dello stesso.
- Page 112 Italiano Istruziono per la manutenzione LA 60P-TUR 4.2.3 Controllore di alta pressione (ogni 4.2.4 Interruttore di portata (ogni intervento di manutenzione) intervento di manutenzione) Tenere chiuso il dispositivo di intercettazione nel circuito acqua La base per la descrizione della procedura è l’uso di un display di riscaldamento/acqua di raffrescamento.
- Page 113 Istruziono per la manutenzione LA 60P-TUR Italiano L’interruttore di portata riscaldamento controcorrente deve essere chiuso. Controllare tramite la voce di menu In- gressi. L’interruttore di portata raffrescamento controcorrente deve essere chiuso. Controllare tramite la voce di menu In- gressi.
-
Page 114: Controllo Della Tenuta Di Vapore Del Quadro Di Comando
Italiano Istruziono per la manutenzione LA 60P-TUR 4.3 Controllo della tenuta di vapore del quadro di comando 4.3.1 Chiusura del quadro di comando Chiudere il quadro di comando con un coperchio e 10x viti + altrettante rondelle di tenuta. - Page 115 Istruziono per la manutenzione LA 60P-TUR Italiano 4.3.2.3Adattatore Y 4.3.2.4Smartphone con app Testo installata Per rilevare i valori misurati è necessario uno smartphone con le seguenti caratteristiche di sistema: iOS 8.3 o superiore Android 4.3 o superiore Bluetooth 4.0 ...
- Page 116 Italiano Istruziono per la manutenzione LA 60P-TUR In Opzioni (icona della ruota dentata in basso a sinistra) sele- zionare Modifica visualizzazione (1). Impostare l’unità (in alto al centro) su Pa. Confermare con “OK”. Dopodiché selezionare “Azzera il sensore di pressione” (2) e ...
-
Page 117: Controllo Dei Dati Di Potenza
Istruziono per la manutenzione LA 60P-TUR Italiano 4.4 Controllo dei dati di potenza 4.6 Modalità esercizio di raffrescamento (controllo Questo controllo viene effettuato su WPM. primaverile) È possibile leggere le portate volumetriche sulle pompe mon- tate. NOTA NOTA Questo controllo deve essere effettuato immediatamente La portata deve necessariamente essere superiore alla portata prima o durante la stagione fredda (controllo primaverile). -
Page 118: Impianti
Italiano Istruziono per la manutenzione LA 60P-TUR Impianti 5.1 Collegamento del dispositivo di disinserimento portatile 5.2 Verifica della potenza termica 5.3 Posizioni per il controllo delle tubazioni 5.4 Posizioni per il controllo delle vibrazioni 5.5 Schema elettrico - Dispositivo di disinserimento portatile 5.6 Schema elettrico - Verifica del limitatore alta pressione... -
Page 119: Verifica Della Potenza Termica
Istruziono per la manutenzione LA 60P-TUR Italiano 5.2 Verifica della potenza termica Potenza termica in [kW] Temperatura erogazione acqua calda sanitaria in [°C] EN 1451 1 A7 W35... 3 0 5,8 m³/h A7 W45... 4 0 5,6 m³/h A7 W55... 4 7 3,4 m³/h... -
Page 120: Posizioni Per Il Controllo Delle Tubazioni
Italiano Istruziono per la manutenzione LA 60P-TUR 5.3 Posizioni per il controllo delle tubazioni Panoramica 1 Abbreviazioni: RBG: Componente per la condotta Parte della condotta RBG Valvola di commutazione a quattro vie RBG Limitatore di pressione sione RBG Lato pressione... - Page 121 Istruziono per la manutenzione LA 60P-TUR Italiano Posizioni per il controllo delle tubazioni Panoramica 2 RBG Riscaldamento vasca di raccolta della condensa RBG Condensatore RBG Condotta di raccolta RBG Collettore-Filtro essiccatore RBG Economizer www.glendimplex.de 452167.66.43-IT · FD 0008 IT-23...
- Page 122 Italiano Istruziono per la manutenzione LA 60P-TUR Posizioni per il controllo delle tubazioni Dettagli 1 * * * RBG Lato pressione RBG Condensatore RBG Valvola di commutazione a quattro vie RBG Collettore-Filtro essiccatore RBG Riscaldamento vasca di raccolta della condensa...
- Page 123 Istruziono per la manutenzione LA 60P-TUR Italiano Posizioni per il controllo delle tubazioni Dettagli 2 RBG expansion valve RBG Compensazione olio RBG Economizer RBG Condotta di raccolta RBG Limitatore di pressione RBG Smorzatore di vibrazioni RBG Punti di separazione www.glendimplex.de 452167.66.43-IT ·...
-
Page 124: Posizioni Per Il Controllo Delle Vibrazioni
Italiano Istruziono per la manutenzione LA 60P-TUR 5.4 Posizioni per il controllo delle vibrazioni RBG Lato pressione RBG Condensatore RBG Valvola di espansione RBG Punto di separazione RBG Condotta di raccolta RBG Lato aspirazione RBG Valvola di commutazione a quattro vie... -
Page 125: Schema Elettrico - Dispositivo Di Disinserimento Portatile
Istruziono per la manutenzione LA 60P-TUR Italiano 5.5 Schema elettrico - Dispositivo di disinserimento portatile www.glendimplex.de 452167.66.43-IT · FD 0008 IT-27... -
Page 126: Schema Elettrico - Verifica Del Limitatore Alta Pressione
Italiano Istruziono per la manutenzione LA 60P-TUR 5.6 Schema elettrico - Verifica del limitatore alta pressione IT-28 452167.66.43-IT · FD 0008 www.glendimplex.de... -
Page 127: Schema Elettrico - Verifica Del Controllore Di Alta Pressione
Istruziono per la manutenzione LA 60P-TUR Italiano 5.7 Schema elettrico - Verifica del controllore di alta pressione www.glendimplex.de 452167.66.43-IT · FD 0008 IT-29... - Page 128 Glen Dimplex Deutschland Service und Technischer Support Sede centrale Servizio clienti, supporto tecnico e Glen Dimplex Deutschland GmbH pezzi di ricambio Am Goldenen Feld 18 Guida per la progettazione prima e D-95326 Kulmbach dopo l’installazione dei vostri dispositivi T +49 9221 709-100 Tel.: +49 9221 709-545...
- Page 129 Glen Dimplex Deutschland Dimplex LA 60P-TUR Instrukcja konserwacji Pompa ciepła typu powietrze/woda do instalacji zewnętrznej Nr zamówienia: 452167.66.43-PL PL · FD 0008...
- Page 131 Instrukcja konserwacji LA 60P-TUR Polski Ustawienia i historia urządzenia ......................PL-5 1.1 Kontrola wzrokowa ................................PL-5 1.2 Książka konserwacji urządzenia ..........................PL-5 1.3 Dane robocze regulatora N1 ............................PL-5 Bezwzględnie konieczny sposób postępowania ................. PL-5 2.1 Parownik, wentylator i wanna na kondensat ......................PL-6 2.2 Złącza, komponenty elektryczne..........................
- Page 132 Opisane tutaj prace konserwacyjne i kontrole ograniczają się do pompy ciepła dostarczonej przez firmę Glen Dimplex (niebezpieczeństwo porażenia piorunem)! Deutschland. UWAGA! WSKAZÓWKA Przeprowadzane na wolnym powietrzu Przed rozpoczęciem prac konserwacyjnych na odpowiedniej prace przy oprzyrządowaniu elektrycznym części konstrukcyjnej należy sprawdzić, czy plomba lakowa...
- Page 133 Instrukcja konserwacji LA 60P-TUR Polski Zastosowanie WSKAZÓWKA Podczas prac przy urządzeniu należy stosować osobiste Pompa ciepła typu powietrze/woda przeznaczona jest wyłącz- wyposażenie ochronne (okulary ochronne, obuwie ochronne, nie do podgrzewania i schładzania wody grzewczej. Może być ewentualnie rękawice). Należy przy tym zwrócić uwagę na ona wykorzystana w już...
- Page 134 Polski Instrukcja konserwacji LA 60P-TUR Cykl konserwacyjny Kontrola szczelności Konieczne jest generalnie zachowywanie 6-miesięcznego in- Musi być przeprowadzana w ramach konserwacji urządzenia. terwału konserwacyjnego. Jeżeli urządzenie pracuje w wymia- Kontrole szczelności należy dokumentować w książce konser- rze mniejszym niż 3000 godzin w roku i jest monitorowane wacji urządzenia.
-
Page 135: Ustawienia I Historia Urządzenia
Instrukcja konserwacji LA 60P-TUR Polski Ustawienia i historia Bezwzględnie konieczny urządzenia sposób postępowania Przed przystąpieniem do prac konserwacyjnych należy ko- 1.1 Kontrola wzrokowa niecznie wykonać podane niżej czynności w ich podanej kolej- ności Sprawdzić obudowę i fasadę pod kątem widocznych uszko- dzeń. -
Page 136: Parownik, Wentylator I Wanna Na Kondensat
Polski Instrukcja konserwacji LA 60P-TUR 2.1 Parownik, wentylator i wanna na Otwieranie modułu przyłączeniowego Aby otworzyć blaszaną osłonę modułu przyłączeniowego, na- kondensat leży najpierw zdemontować górną pokrywę blaszaną. W tym celu należy otworzyć obie śruby i wysunąć blachę w celu umoż- Parownik, wentylator i odpływ kondensatu należy oczyszczać... -
Page 137: Wąż Spustowy Kondensatu
Instrukcja konserwacji LA 60P-TUR Polski 2.4 Wąż spustowy kondensatu WSKAZÓWKA W przypadku instalacji wolnostojącej między końcem węża, z Kontrola wzrokowa: którego skapuje kondensat i podłożem miejsca ustawienia Stabilne połączenie z odpływem wanny na kondensat? musi być zachowana odległość co najmniej 40 cm. -
Page 138: Kontrole Techniki Chłodniczej
Polski Instrukcja konserwacji LA 60P-TUR Ponadto należy zwracać uwagę na następujące punkty: Kontrole techniki Wzierniki: chłodniczej Uszkodzenia, w szczególności szkła, nietypowe odbarwienia, osady we wskaźniku? Urządzenie jest w dalszym ciągu odłączone od źródła napięcia! UWAGA! Obszar prac jest dalszym ciągu zabezpieczony za pomocą... -
Page 139: Przewody Rurowe I Złączki
Instrukcja konserwacji LA 60P-TUR Polski 3.3 Przewody rurowe i złączki Stopy sprężarki: Sprawdzić stopę antywibracyjną pod kątem uszkodzeń. Przeprowadzić kontrolę wzrokową. Może to nastąpić w trakcie kontroli szczelności przy użyciu od- powiedniego detektora nieszczelności. W przypadku części izolowanych należy naciąć izolację w od- powiednim miejscu. -
Page 140: Uchwyty, Elementy Mocujące Itd
Polski Instrukcja konserwacji LA 60P-TUR Sworznie mocujące, nakrętki mocujące, śruby mocujące i obejmy gumowe muszą się znajdować w nienagannym stanie. Rys. 3.6:Osłona zabezpieczająca kapilary wtryskowej 3.4 Uchwyty, elementy mocujące itd. Przeprowadzić kontrolę wzrokową. Sprawdzić uchwyty prze- wodów rurowych. Uchwyty znajdują się w następujących punk- tach urządzenia:... -
Page 141: Kontrola Działania
Instrukcja konserwacji LA 60P-TUR Polski Połączyć panel sterujący kablem informatycznym z regula- Kontrola działania torem -N0 przez gniazdo -N0-J15. Urządzenie jest w dalszym ciągu odłączone od źródła napięcia. Warunkiem wykonania kolejnych kroków jest potwierdze- nie szczelności obwodu chłodniczego Mobilny wykrywacz gazu należy umieścić... -
Page 142: Urządzenia Bezpieczeństwa (Każda Konserwacja
Polski Instrukcja konserwacji LA 60P-TUR 4.2 Urządzenia bezpieczeństwa Przez naciśnięcie przycisku wybrać wartość liczbową za „D2” i zmienić ją przez naciśnięcie przycisku albo na (każda konserwacja) „11”: WSKAZÓWKA Kontrolę urządzeń bezpieczeństwa należy zasady ... - Page 143 Instrukcja konserwacji LA 60P-TUR Polski 4.2.2 Ogranicznik wysokiego ciśnienia Zewrzeć styki –N0-J22/NO6 ze stykami -N0-J22/C6 i styki -N0-J23/NO7 ze stykami -N0- Uaktywnić rozłącznik mobilny i sprawdzić jego stan. J23/C7 regulatora -N0 przy użyciu wtyków, patrz Wewnętrzne zasilanie napięciem napędzającym i sterującym Rozdz.
- Page 144 Polski Instrukcja konserwacji LA 60P-TUR 4.2.3 Czujnik wysokiego ciśnienia (każda 4.2.4 Czujnik przepływu (każda konserwacja) konserwacja) Pozostawić zamknięty element odcinający w obiegu wody Podstawą opisu tej czynności jest wyświetlacz pGD0 albo wy- grzewczej/chłodzącej. świetlacz pGDx w trybie emulatora. Przywrócić zasilanie elektryczne pompy ciepła za pośrednic- Jeżeli kontrolowana pompa ciepła jest zintegrowana z syste-...
- Page 145 Instrukcja konserwacji LA 60P-TUR Polski Czujnik przepływu trybu grzania przeciwprądowego musi być zamknięty. Kontrola przy użyciu punktu menu Wejścia Czujnik przepływu trybu chłodzenia przeciwprądowego musi być zamknięty. Kontrola przy użyciu punktu menu ...
-
Page 146: Kontrola Szczelności Rozdzielni Względem Oparów
Polski Instrukcja konserwacji LA 60P-TUR 4.3 Kontrola szczelności rozdzielni względem oparów 4.3.1 Zamknąć rozdzielnię Zamknąć rozdzielnię przy użyciu pokrywy i 10 śrub z pod- kładkami uszczelniającymi Wymienić uszkodzone podkładki uszczelniające 452167.41.25 Zwrócić uwagę na równomierne dokręcenie śrub na krzyż... - Page 147 Instrukcja konserwacji LA 60P-TUR Polski 4.3.2.3Adapter Y 4.3.2.4Smartfon z zainstalowaną aplikacją Testo Do rejestracji mierzonych wartości potrzebny jest smartfon spełniający następujące wymagania systemowe: iOS 8.3 lub nowsza wersja Android 4.3 lub nowsza wersja Bluetooth 4.0 Aplikację „testo Smart Probes” można pobrać nieodpłatnie ze sklepu Google play (Android) albo App Store (iOS).
- Page 148 Polski Instrukcja konserwacji LA 60P-TUR Wybrać z menu opcji (kółko zębate u dołu z lewej strony) „Edycja wskazania” (1) Ustawić jednostkę (u góry pośrodku) na Pa Potwierdzić przyciskiem „OK” Następnie wybrać opcję „Wyzeruj czujnik ciśnienia” (2) i po- twierdzić...
-
Page 149: Kontrola Parametrów Wydajnościowych
Instrukcja konserwacji LA 60P-TUR Polski 4.4 Kontrola parametrów WSKAZÓWKA wydajnościowych Kontrolę tę należy przeprowadzać oddzielnie dla każdej pompy ciepła. Tę kontrolę przeprowadza się na jednostce WPM. Strumienie objętościowe można odczytać np. na zainstalowa- WSKAZÓWKA nych pompach. Kontrola w trybie chłodzenia: Na poziomie menu „Ustawienia”... -
Page 150: Załączniki
Polski Instrukcja konserwacji LA 60P-TUR Załączniki 5.1 Podłączenie mobilnego urządzenia rozłączającego 5.2 Kontrola mocy grzewczej 5.3 Pozycje kontrolne przewodów rurowych 5.4 Pozycje kontrolne drgań 5.5 Schemat elektryczny - rozłącznik mobilny 5.6 Schemat elektryczny - kontrola ogranicznika ciśnienia 5.7 Schemat elektryczny - kontrola czujnika wysokiego ciśnienia 5.1 Podłączenie mobilnego urządzenia rozłączającego... -
Page 151: Kontrola Mocy Grzewczej
Instrukcja konserwacji LA 60P-TUR Polski 5.2 Kontrola mocy grzewczej Heizleistung in [kW] Wass eraustrittstemperatur in [ °C ] Heating capa city in [kW] Water outlet temperature in [ °C ] Puiss ance de chauffage en [kW] Température de sortie de l'eau en [ °C ] EN 1451 1 A7 W35... -
Page 152: Pozycje Kontrolne Przewodów Rurowych
Polski Instrukcja konserwacji LA 60P-TUR 5.3 Pozycje kontrolne przewodów rurowych Przegląd 1 Skróty: RBG: podzespół rur element rurowy RBG czterodrogowy PL-22 452167.66.43-PL · FD 0008 www.glendimplex.de... - Page 153 Instrukcja konserwacji LA 60P-TUR Polski Pozycje kontrolne przewodów rurowych Przegląd 2 RBG ogrzewanie wanny skroplin RBG skraplacz RBG przewód zbiorczy RBG kolektor i osuszacz z filtrem RBG Economizer www.glendimplex.de 452167.66.43-PL · FD 0008 PL-23...
- Page 154 Polski Instrukcja konserwacji LA 60P-TUR Pozycje kontrolne przewodów rurowych Detale 1 * * * * * * PL-24 452167.66.43-PL · FD 0008 www.glendimplex.de...
- Page 155 Instrukcja konserwacji LA 60P-TUR Polski Pozycje kontrolne przewodów rurowych Detale 2 RBG Economizer www.glendimplex.de 452167.66.43-PL · FD 0008 PL-25...
-
Page 156: Pozycje Kontrolne Drgań
Polski Instrukcja konserwacji LA 60P-TUR 5.4 Pozycje kontrolne drgań RBG skraplacz PL-26 452167.66.43-PL · FD 0008 www.glendimplex.de... -
Page 157: Schemat Elektryczny - Rozłącznik Mobilny
Instrukcja konserwacji LA 60P-TUR Polski 5.5 Schemat elektryczny - rozłącznik mobilny www.glendimplex.de 452167.66.43-PL · FD 0008 PL-27... -
Page 158: Schemat Elektryczny - Kontrola Ogranicznika Ciśnienia
Polski Instrukcja konserwacji LA 60P-TUR 5.6 Schemat elektryczny - kontrola ogranicznika ciśnienia PL-28 452167.66.43-PL · FD 0008 www.glendimplex.de... -
Page 159: Schemat Elektryczny - Kontrola Czujnika Wysokiego Ciśnienia
Instrukcja konserwacji LA 60P-TUR Polski 5.7 Schemat elektryczny - kontrola czujnika wysokiego ciśnienia www.glendimplex.de 452167.66.43-PL · FD 0008 PL-29... - Page 160 Glen Dimplex Deutschland Serwis i pomoc techniczna Centrala Serwis posprzedażowy, pomoc Glen Dimplex Deutschland GmbH techniczna i części zamienne Am Goldenen Feld 18 Wsparcie przed instalacją i po D-95326 Kulmbach instalacji urządzeń T +49 9221 709-100 T +49 9221 709-545...
