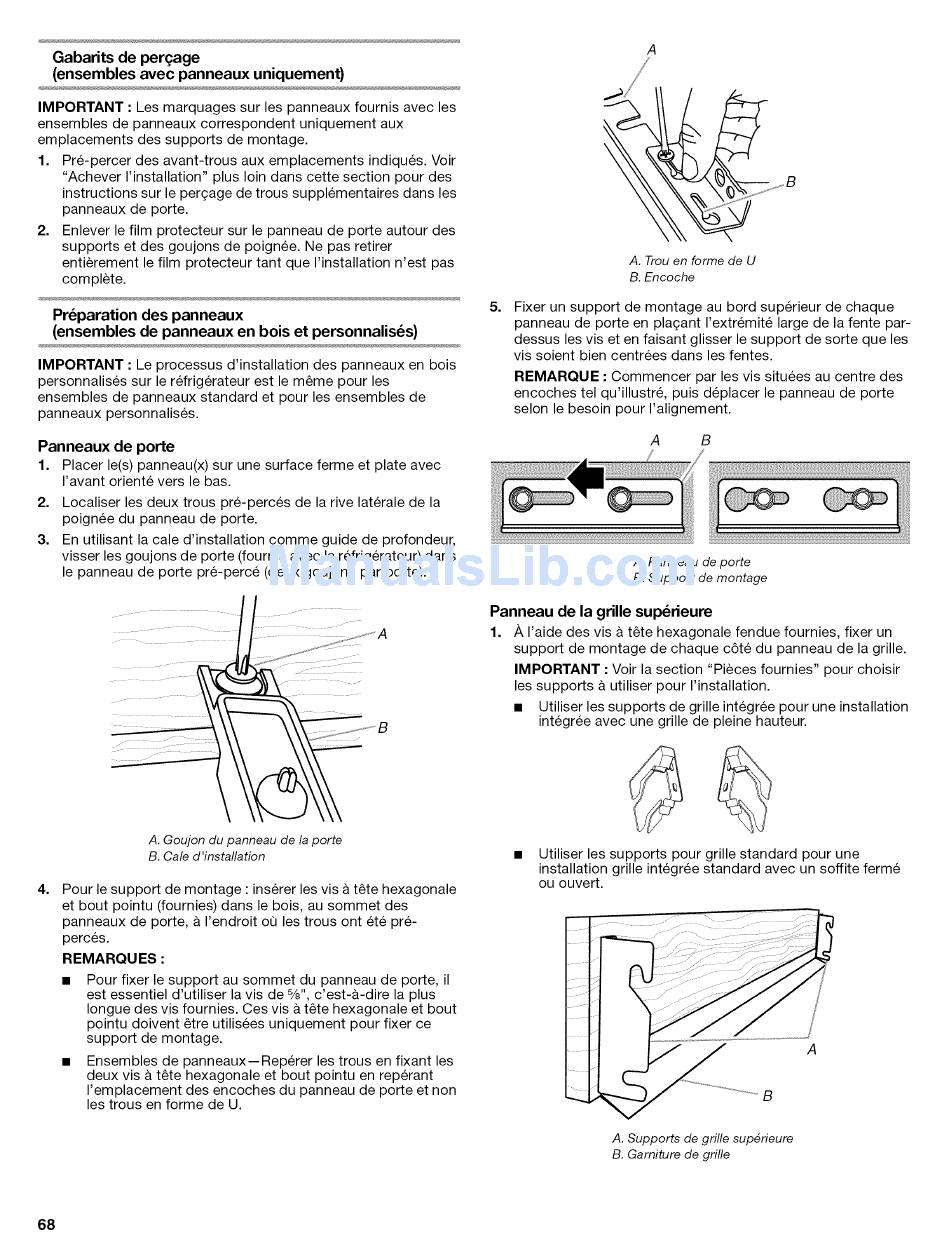

Jenn-Air JS42NXFXDW Installation Manual page 68

Gabarits de perqage
(ensembles avec panneaux uniquement)
IMPORTANT : Les marquages sur les panneaux fournis avec les
ensembles de panneaux correspondent uniquement aux
emplacements des supports de montage.
1. Pre-percer des avant-trous aux emplacements indiques. Voir
"Achever I'installation" plus loin dans cette section pour des
instructions sur le per£;age de trous supplementaires dans les
panneaux de porte.
2. Enlever le film protecteur sur le panneau de porte autour des
supports et des goujons de poignee. Ne pas retirer
entierement le film protecteur tant que I'installation n'est pas
complete.
Preparation des panneaux
(ensembles de panneaux en bois et personnalises)
IMPORTANT : Le processus d'installation des panneaux en bois
personnalises sur le refrigerateur est le m_me pour les
ensembles de panneaux standard et pour les ensembles de
panneaux personnalises.
Panneaux de porte
1. Placer le(s) panneau(x) sur une surface ferme et plate avec
I'avant oriente vers le bas.
2. Localiser les deux trous pre-perces de la rive laterale de la
poignee du panneau de porte.
3. En utilisant la cale d'installation comme guide de profondeur,
visser les goujons de porte (fournis avec le refrigerateur) dans
le panneau de porte pre-perce (deux goujons par porte).
A
5.
A. Trou en forme de U
B. Encoche
Fixer un support de montage au bord superieur de chaque
panneau de porte en pla£;ant I'extremite large de la fente par-
dessus les vis et en faisant glisser le support de sorte que les
vis soient bien centrees dans les fentes.
REMARQUE : Commencer par les vis situees au centre des
encoches tel qu'illustre, puis deplacer le panneau de porte
selon le besoin pour I'alignement.
A B
/
A. Panneau de porte
B. Support de montage
Panneau de la grille sup_rieure
1. A I'aide des vis a t_te hexagonale fendue fournies, fixer un
support de montage de chaque c6te du panneau de la grille.
IMPORTANT : Voir la section "Pieces fournies" pour choisir
les supports a utiliser pour I'installation.
• Utiliser les supports de grille integree pour une installation
integree avec une grille de pleine hauteur.
4.
A. Goujon du panneau de la porte
B. Cale d'installation
Pour le support de montage : inserer les vis & t_te hexagonale
et bout pointu (fournies) dans le bois, au sommet des
panneaux de porte, & I'endroit oQ les trous ont ete pre-
perces.
REMARQUES :
Pour fixer le support au sommet du panneau de porte, il
est essentiel d'utiliser la vis de %", c'est-&-dire la plus
Iongue des vis fournies. Ces vis &t_te hexagonale et bout
pointu doivent _tre utilisees uniquement pour fixer ce
support de montage.
Ensembles de panneaux--Reperer les trous en fixant les
deux vis & t_te hexagonale et bout pointu en reperant
I'emplacement des encoches du panneau de porte et non
les trous en forme de U.
Utiliser les supports pour grille standard pour une
installation grille integree standard avec un soffite ferme
ou ouvert.
B
A. Supports de grille sup_rieure
B. Garniture de grille
68
