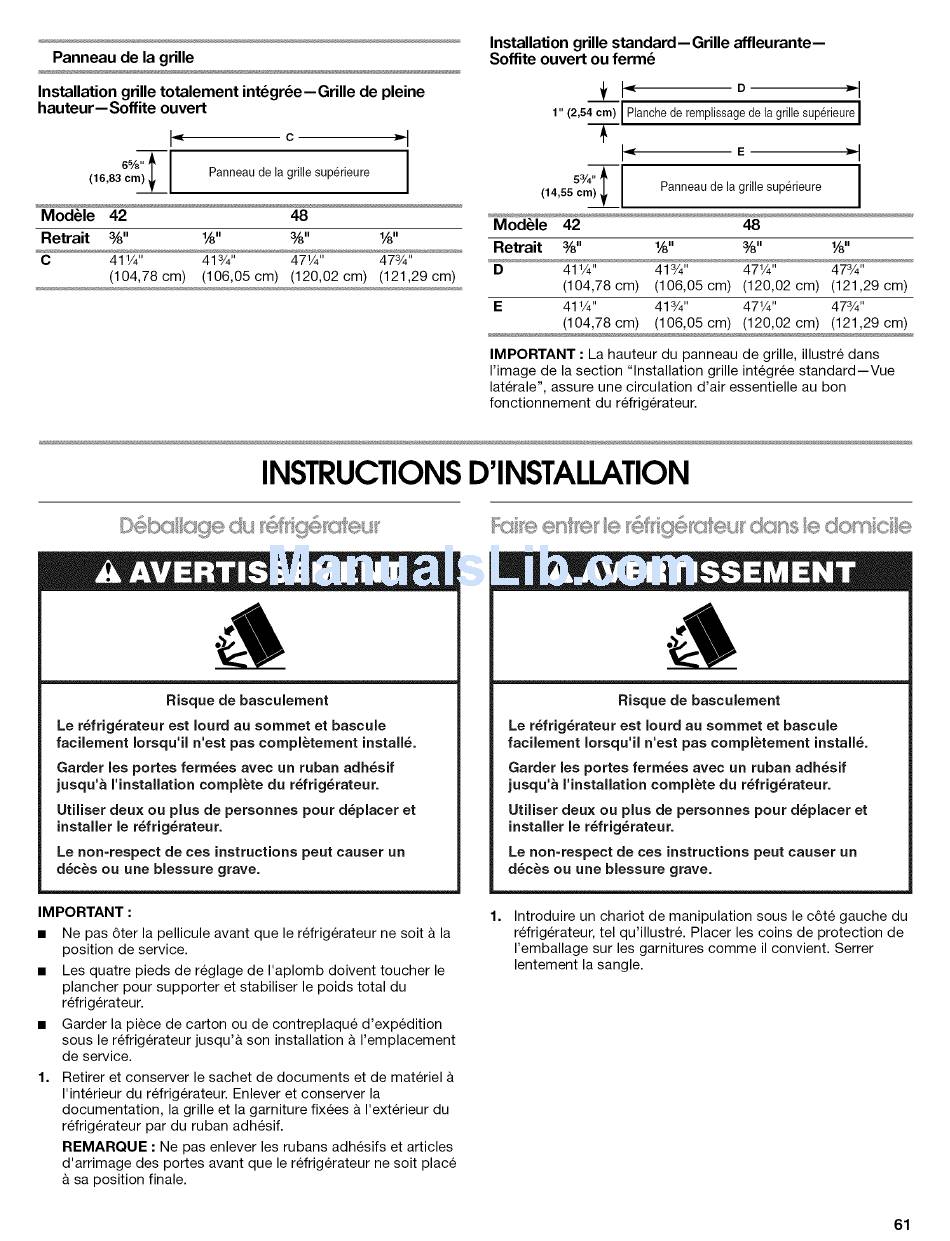

Jenn-Air JS42NXFXDW Installation Manual page 61

Panneau de la grille
Installation grille totalement int_gr_e--Grille de pleine
hauteur--Soffite ouvert
I.{ c }'1
(16,83cm!l Panneau de la grillesuperieure
ModUle 42 48
Retrait 3/&,, %,, 3/&,, %,,
C 411/4" 413/4" 471/4 '' 473/4"
(104,78 cm) (106,05 cm) (120,02 cm) (121,29 cm)
Installation grille standard--Grille affleurante--
Soffite ouvert ou ferm_
1" (2,54cm) I Planche de remplissage d e lagrillesup@ieure I
÷ I I
I-' E '-I
53,, I I
(14,55 cm) _ I Panneau de la grillesup_rieure
ModUle 42 48
Retrait 3/8" 1/&,, 3/8" W'
D 41 ¼" 413/4" 471/4'' 473/4"
(104,78 cm) (106,05 cm) (120,02 cm) (121,29 cm)
E 41 ¼" 413/4" 471/4'' 473/4 ''
(104,78 cm) (106,05 cm) (120,02 cm) (121,29 cm)
IMPORTANT : La hauteur du panneau de grille, illustre dans
I'image de la section "Installation grille integr6e standard--Vue
laterale", assure une circulation d'air essentielle au bon
fonctionnement du r6frigerateur.
INSTRUCTIONS D'INSTALLATION
Risque de basculement
Le r_frig_rateur est Iourd au sommet et bascule
facilement Iorsqu'il n'est pas compl_tement install6.
Garder les portes ferrules avec un ruban adh_sif
jusqu'& rinstallation complete du r6frig6rateur.
Utiliser deux ou plus de personnes pour d_placer et
installer le r_frig_rateur.
Le non=respect de ces instructions peut causer un
d_c_s ou une blessure grave.
IMPORTANT :
• Ne pas 6ter la pellicule avant que le refrigerateur ne soit & la
position de service.
• Les quatre pieds de reglage de I'aplomb doivent toucher le
plancher pour supporter et stabiliser le poids total du
refrigerateur.
• Garder la piece de carton ou de contreplaque d'expedition
sous le refrigerateur jusqu'& son installation & I'emplacement
de service.
1. Retirer et conserver le sachet de documents et de materiel &
I'interieur du refrigerateur. Enlever et conserver la
documentation, la grille et la garniture fixees a I'exterieur du
refrigerateur par du ruban adhesif.
REMARQUE : Ne pas enlever les rubans adhesifs et articles
d'arrimage des portes avant que le refrigerateur ne soit place
& sa position finale.
Risque de basculement
Le r_frig_rateur est Iourd au sommet et bascule
facilement Iorsqu'il n'est pas compl_tement installS.
Garder les portes ferrules avec un ruban adh_sif
jusqu'a I'installation complete du r6frig6rateur.
Utiliser deux ou plus de personnes pour d_placer et
installer le r_frig_rateur.
Le non=respect de ces instructions peut causer un
d_c_s ou une blessure grave.
1,
Introduire un chariot de manipulation sous le c6te gauche du
refrigerateur, tel qu'illustr& Placer les coins de protection de
I'emballage sur les garnitures comme il convient. Serrer
lentement la sangle.
61
