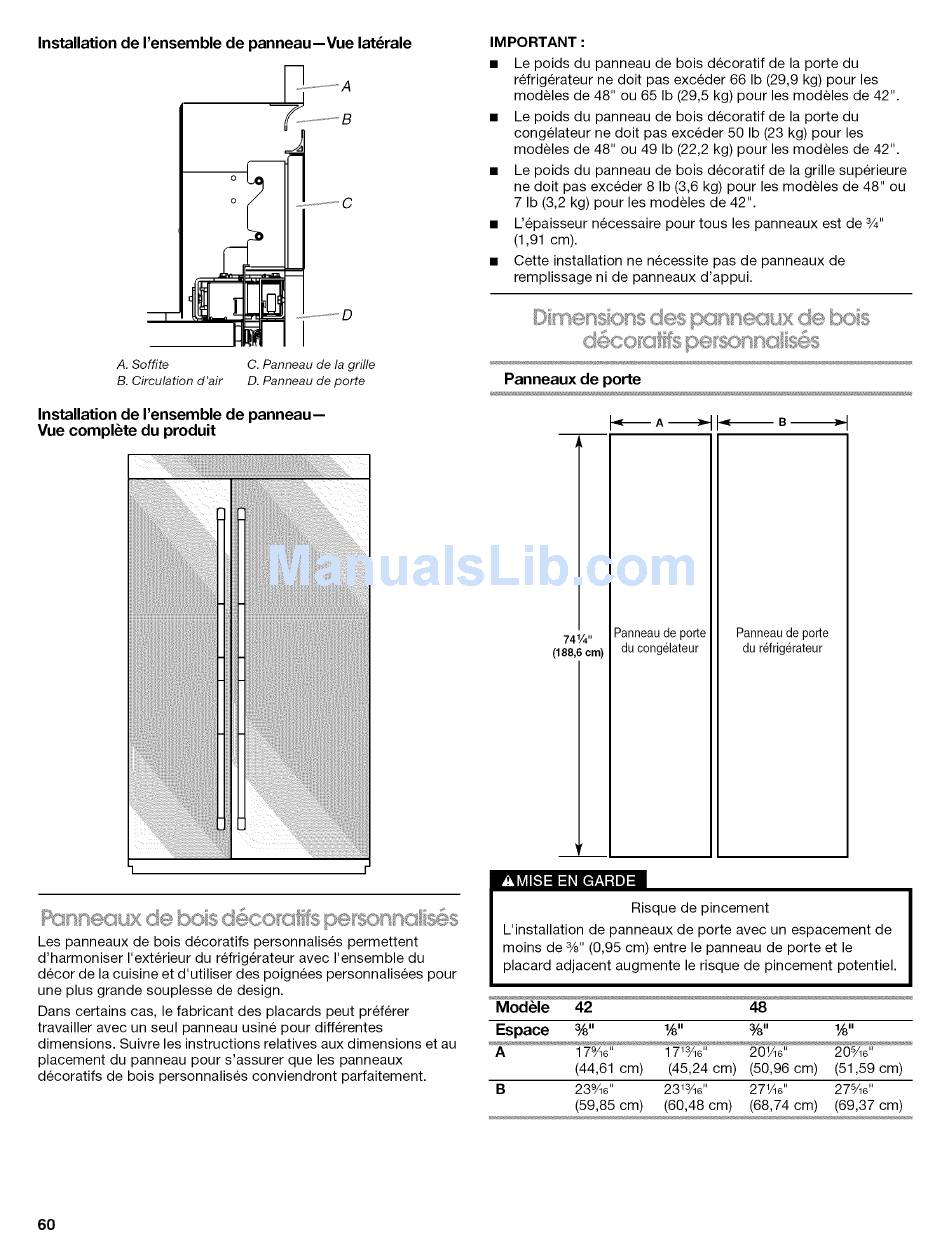

Installation de I'ensemble de panneau--Vue lat_rale
....................... ,4
_ ........................ B
A. Soffite C. Panneau de la grille
B. Circulation d'air D. Panneau de porte
Installation de I'ensemble de panneau--
rue complete du produit
IMPORTANT :
• Le poids du panneau de bois decoratif de la porte du
refrig6rateur ne doit pas exceder 66 Ib (29,9 kg) pour les
modeles de 48" ou 65 Ib (29,5 kg) pour les modeles de 42'.
• Le poids du panneau de bois decoratif de la porte du
congelateur ne doit pas exceder 50 Ib (23 kg) pour les
modeles de 48" ou 49 Ib (22,2 kg) pour les modeles de 42'.
• Le poids du panneau de bois decoratif de la grille superieure
ne doit pas exceder 8 Ib (3,6 kg) pour les modeles de 48' ou
7 Ib (3,2 kg) pour les modeles de 42'.
• L'epaisseur necessaire pour tousles panneaux est de 3/4'
(1,91 cm).
• Cette installation ne necessite pas de panneaux de
remplissage ni de panneaux d'appui.
.,4]I_,.;=.;_,IC]I°=.> _.,. ......... J_,.,. ......... oo..+ ........
Panneauxde pone
741/4"
(188,6 cm)
Panneau de po_e
du congelateur
Panneau de pode
dur_frigerateur
r:l_l !_] =11 = 1_ I[ey.,1 - -iD]=
">_' "_ " ..... "_ ' 1[*,1'_ l_"Z+*+% @ .......
Les panneaux de bois decoratifs personnalises permettent
d'harmoniser I'exterieur du refrigerateur avec I'ensemble du
decor de la cuisine et d'utiliser des poignees personnalisees pour
une plus grande souplesse de design.
Dans certains cas, le fabricant des placards peut preferer
travailler avec un seul panneau usine pour differentes
dimensions. Suivre les instructions relatives aux dimensions et au
placement du panneau pour s'assurer que les panneaux
decoratifs de bois personnalises conviendront parfaitement.
Risque de pincement
L'installation de panneaux de porte avec un espacement de
moins de 3/8" (0,95 cm) entre le panneau de porte et le
placard adjacent augmente le risque de pincement potentiel.
ModUle 42 48
Espace %" 1/&,, 3/8,, W'
A 17%e" 17_3/_e ' ' 20He" 20_/_e ''
(44,61 cm) (45,24 cm) (50,96 cm) (51,59 cm)
B 23%6" 23_3/_6 ' ' 27V16" 275/16 ''
(59,85 cm) (60,48 cm) (68,74 cm) (69,37 cm)
