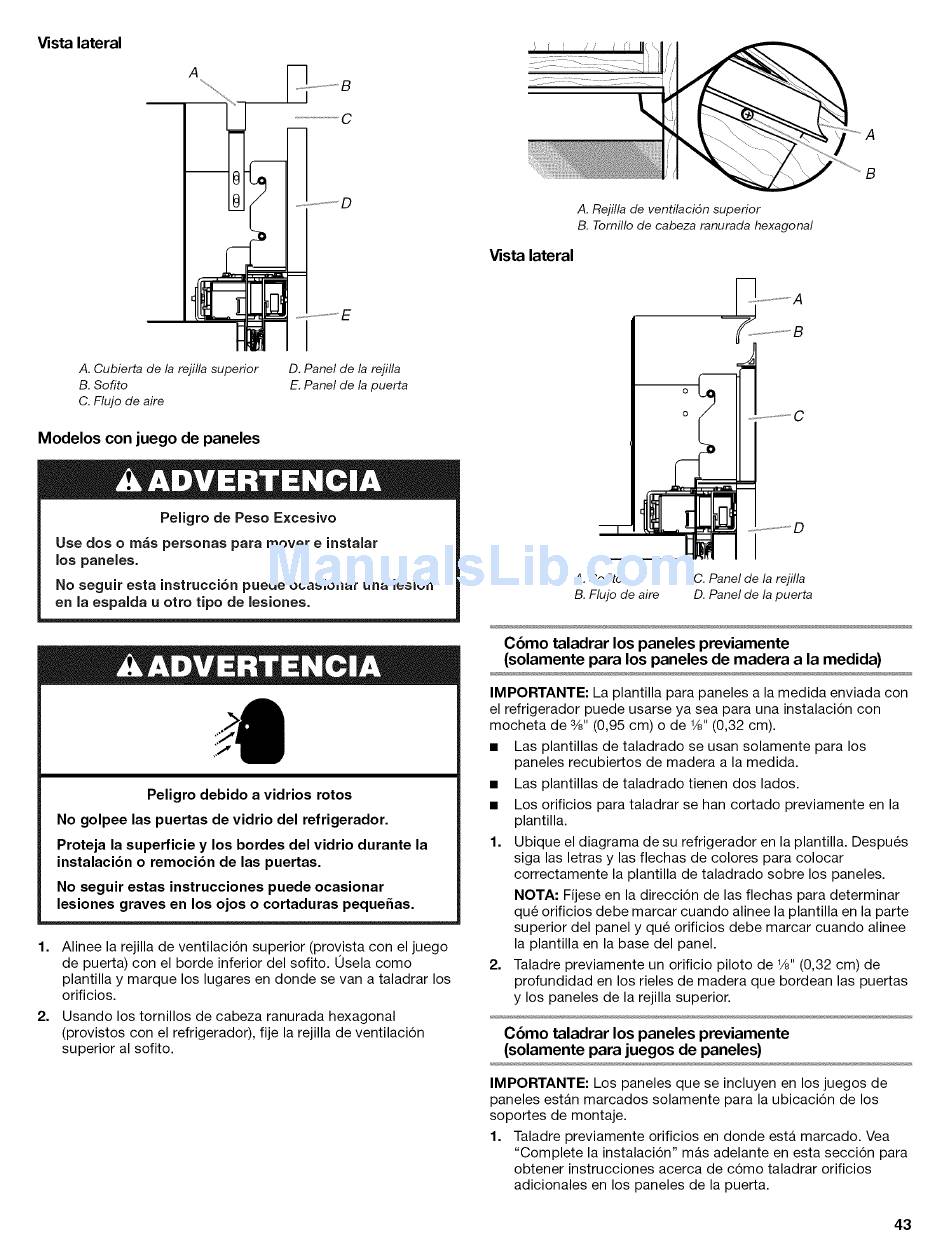

Vista lateral
A
A. Cubierta de la rejilla superior
B. Sofito
C. Flujo de aire
D. Panel de la rejilla
E. Panel de la puerta
Vista lateral
_ ........... A
B
A. Rejilla de ventilaci6n superior
B. Tornillo de cabeza ranurada hexagonal
Modelos con juego de paneles
Peligro de Peso Excesivo
Use dos o m_s personas para mover e instalar
los paneles.
No seguir esta instrucci6n puede ocasionar una lesi6n
en la espalda u otto tipo de lesiones.
Peligro debido a vidrios rotos
No golpee las puertas de vidrio del refrigerador.
Proteja la superficie y los bordes del vidrio durante la
instalacion o remocion de las puertas.
No seguir estas instrucciones puede ocasionar
lesiones graves en los ojos o cortaduras peque_as.
1. Alinee la rejilla de ventilacion superior (provista con el juego
de puerta) con el borde inferior del sofito. Usela como
plantilla y marque los lugares en donde se van a taladrar los
orificios.
2. Usando los tornillos de cabeza ranurada hexagonal
(provistos con el refrigerador), fije la rejilla de ventilacion
superior al sofito.
A. Sofito C. Panel de la rejilla
B. Flujo de aire D. Panel de la puerta
C6mo taladrar los paneles previamente
(solamente para los paneles de madera a la medida)
IMPORTANTE: La plantilla para paneles a la medida enviada con
el refrigerador puede usarse ya sea para una instalacion con
mocheta de 3/8"(0,95 cm) 0 de 1/8"(0,32 cm).
• Las plantillas de taladrado se usan solamente para los
paneles recubiertos de madera a la medida.
• Las plantillas de taladrado tienen dos lados.
• Los orificios para taladrar se han cortado previamente en la
plantilla.
1. Ubique el diagrama de su refrigerador en la plantilla. Despu6s
siga las letras y las flechas de colores para colocar
correctamente la plantilla de taladrado sobre los paneles.
NOTA: Fijese en la direccion de las flechas para determinar
que orificios debe marcar cuando alinee la plantilla en la parte
superior del panel y qu6 orificios debe marcar cuando alinee
la plantilla en la base del panel.
2. Taladre previamente un orificio piloto de 1/8"(0,32 cm) de
profundidad en los rieles de madera que bordean las puertas
y los paneles de la rejilla superior.
C6mo taladrar los paneles previamente
(solamente para juegos de paneles)
IMPORTANTE: Los paneles que se incluyen en los juegos de
paneles estan marcados solamente para la ubicacion de los
soportes de montaje.
1. Taladre previamente orificios en donde esta marcado. Vea
"Complete la instalacion" m_is adelante en esta seccion para
obtener instrucciones acerca de como taladrar orificios
adicionales en los paneles de la puerta.
43
