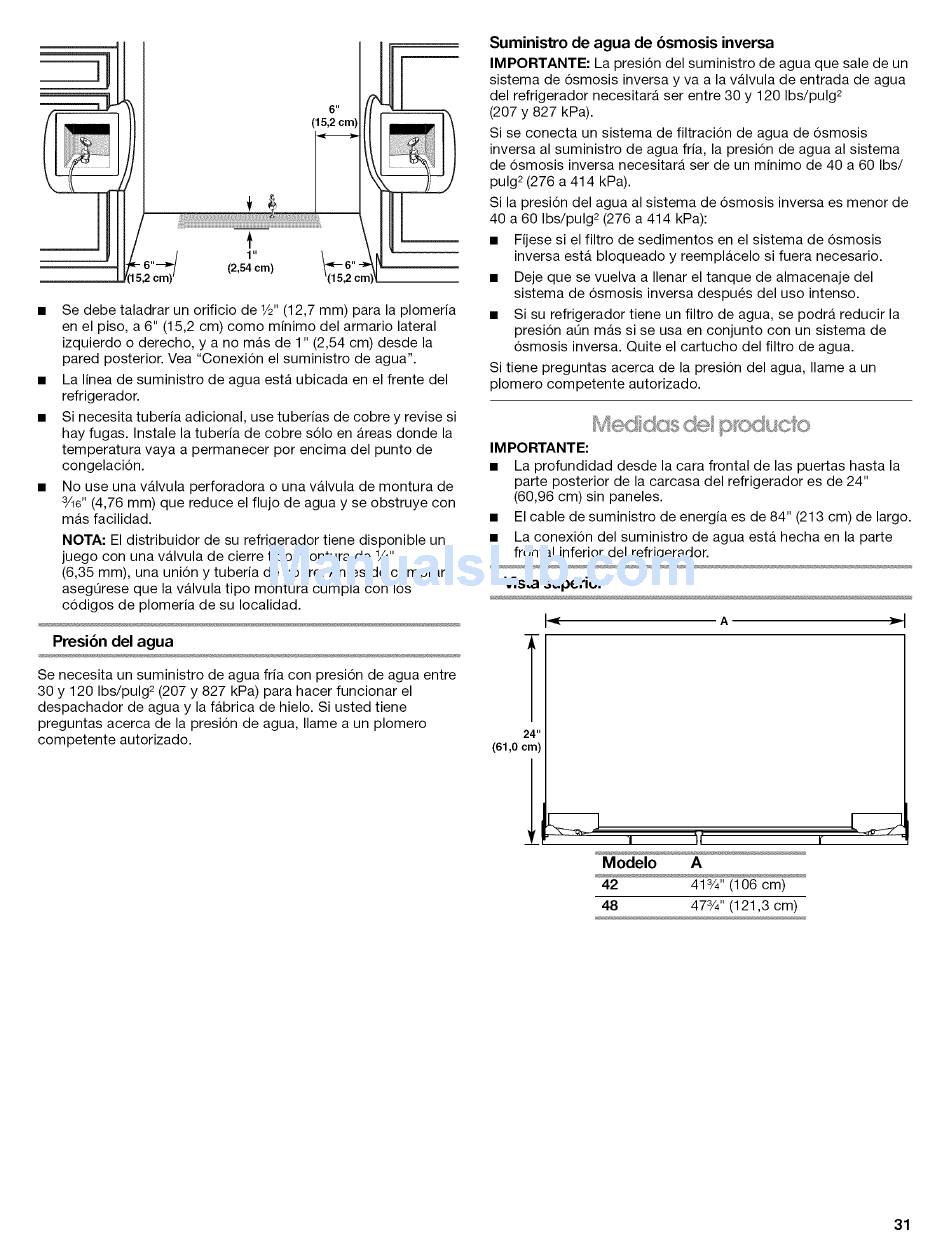

6"
(15,2 cm)
t
1"
(2,54 cm)
• Se debe taladrar un orificio de 1/2"(12,7 mm) para la plomeria
en el piso, a 6" (15,2 cm) como minimo del armario lateral
izquierdo o derecho, y a no mas de 1" (2,54 cm) desde la
pared posterior. Vea "Conexion el suministro de agua".
• La linea de suministro de agua esta ubicada en el frente del
refrigerador.
• Si necesita tuberia adicional, use tuberias de cobre y revise si
hay fugas. Instale la tuberia de cobre solo en Areas donde la
temperatura vaya a permanecer por encima del punto de
congelacion.
• No use una valvula perforadora o una valvula de montura de
3A6" (4,76 mm) que reduce el flujo de agua y se obstruye con
mAs facilidad.
NOTA: El distribuidor de su refrigerador tiene disponible un
juego con una valvula de cierre tipo montura de 1/4"
(6,35 mm), una union y tuberia de cobre. Antes de comprar,
asegQrese que la valvula tipo montura cumpla con los
codigos de plomeria de su Iocalidad.
Presi6n del agua
Se necesita un suministro de agua fria con presion de agua entre
30 y 120 Ibs/pulg 2 (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presion de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de 6smosis inversa
IMPORTANTE: La presion del suministro de agua que sale de un
sistema de osmosis inversa y va a la valvula de entrada de agua
del refrigerador necesitarA ser entre 30 y 120 Ibs/pulg 2
(207 y 827 kPa).
Si se conecta un sistema de filtracion de agua de osmosis
inversa al suministro de agua fria, la presion de agua al sistema
de osmosis inversa necesitarA ser de un minimo de 40 a 60 Ibs/
pulg 2 (276 a 414 kPa).
Si la presion del agua al sistema de osmosis inversa es menor de
40 a 60 Ibs/pulg 2 (276 a 414 kPa):
• Fijese si el filtro de sedimentos en el sistema de osmosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de osmosis inversa despu6s del uso intenso.
• Si su refrigerador tiene un filtro de agua, se podra reducir la
presion aQn mas si se usa en conjunto con un sistema de
osmosis inversa. Quite el cartucho del filtro de agua.
Si tiene preguntas acerca de la presion del agua, Ilame a un
plomero competente autorizado.
IMPORTANTE:
• La profundidad desde la cara frontal de las puertas hasta la
parte posterior de la carcasa del refrigerador es de 24"
(60,96 cm) sin paneles.
• El cable de suministro de energia es de 84" (213 cm) de largo.
• La conexion del suministro de agua esta hecha en la parte
frontal inferior del refrigerador.
Vista superior
24"
(61,0 cm)
_ A _
Modelo A
42 413/4"(106 cm)
48 473/4 ' ' (121,3 cm)
