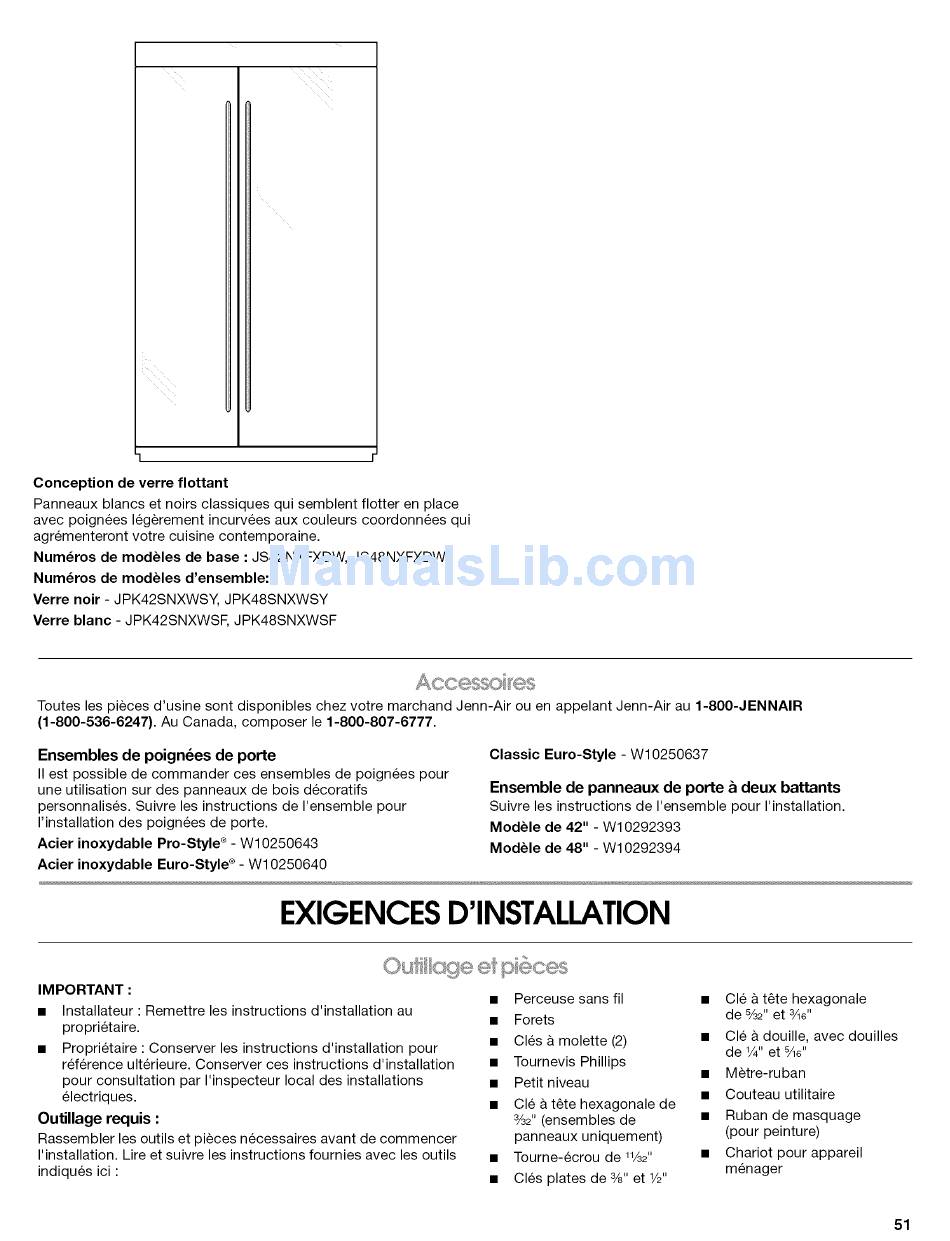

Jenn-Air JS42NXFXDW Installation Manual page 51

Conception de verre flottant
Panneaux blancs et noirs classiques qui semblent flotter en place
avec poignees legerement incurvees aux couleurs coordonnees qui
agrementeront votre cuisine contemporaine.
Num_ros de modules de base : JS42NXFXDW, JS48NXFXDW
Num_ros de modules d'ensemble:
Verre noir - JPK42SNXWSY, JPK48SNXWSY
Verre blanc - JPK42SNXWSF, JPK48SNXWSF
Toutes les pieces d'usine sont disponibles chez votre marchand Jenn-Air ou en appelant Jenn-Air au 1-800-JENNAIR
(1-800-536-6247). Au Canada, composer le 1-800-807-6777.
Ensembles de poign_es de porte
II est possible de commander ces ensembles de poignees pour
une utilisation sur des panneaux de bois decoratifs
personnalises. Suivre les instructions de I'ensemble pour
I'installation des poignees de porte.
Acier inoxydable Pro-Style ®- W10250643
Acier inoxydable Euro-Style ®- W10250640
Classic Euro-Style - W10250637
Ensemble de panneaux de porte & deux battants
Suivre les instructions de I'ensemble pour I'installation.
ModUle de 42" - W10292393
ModUle de 48" - W10292394
EXIGENCESD'INSTALLATION
IMPORTANT :
• Installateur : Remettre les instructions d'installation au
proprietaire.
• Proprietaire : Conserver les instructions d'installation pour
reference ulterieure. Conserver ces instructions d'installation
pour consultation par I'inspecteur local des installations
electriques.
Outillage requis :
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiques ici:
• Perceuse sans fil
• Forets
• Cles a molette (2)
• Tournevis Phillips
• Petit niveau
• Cle a t_te hexagonale de
3/32"(ensembles de
panneaux uniquement)
• Tourne-ecrou de 11/3211
• Cles plates de 3/8"et 1/2"
• Cle & t_te hexagonale
de 8/3211 et ¾d'
• Cle & douille, avec douilles
de ¼" et ¾d'
• Metre-ruban
• Couteau utilitaire
• Ruban de masquage
(pour peinture)
• Chariot pour appareil
menager
51
