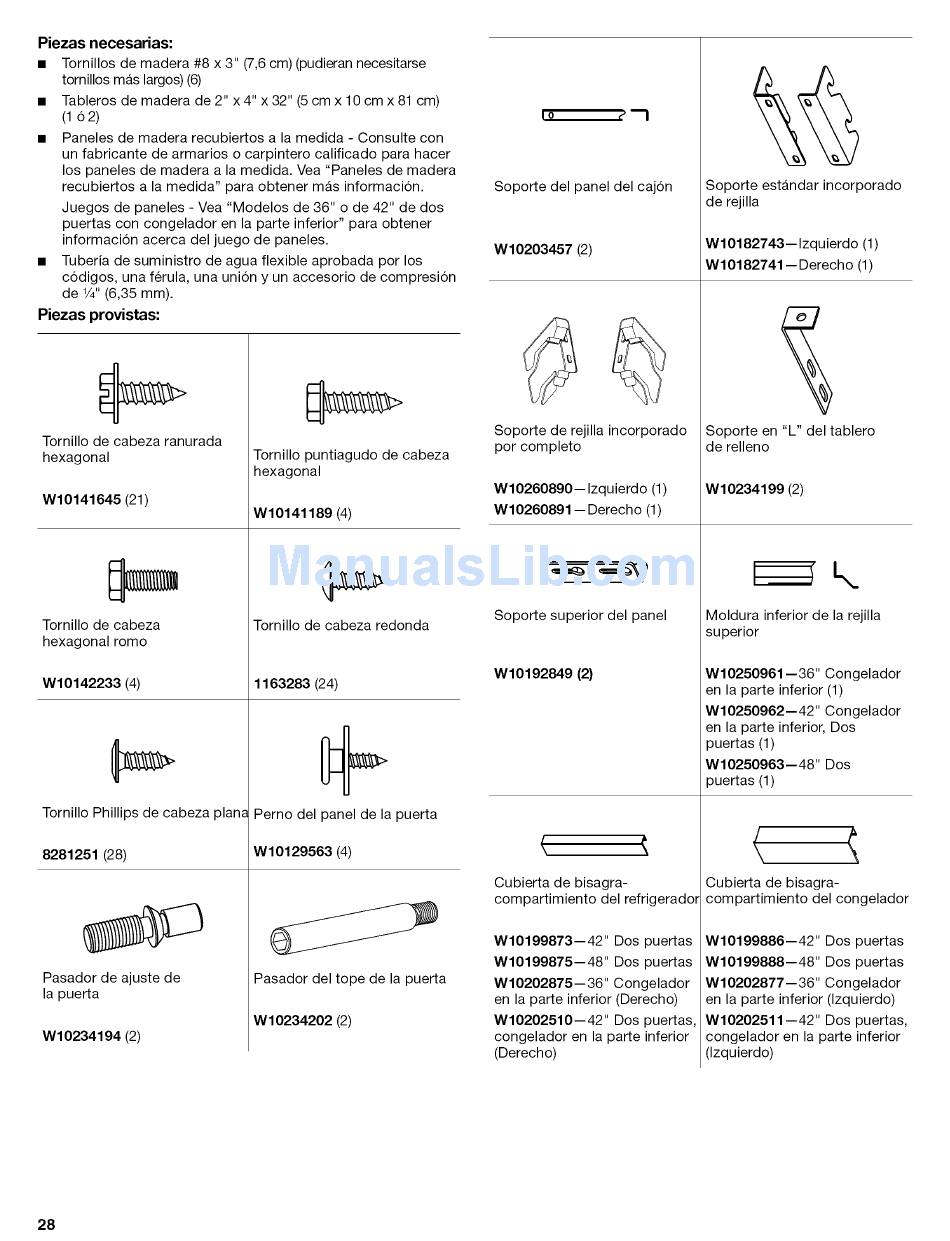

Piezas necesarias:
• Tornillos de madera #8 x 3" (7,6 cm) (pudieran necesitarse
tornillos mas largos) (6)
• Tableros de madera de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
(1 6 2)
• Paneles de madera recubiertos a la medida - Consulte con
un fabricante de armarios o carpintero calificado para hacer
los paneles de madera a la medida. Vea "Paneles de madera
recubiertos a la medida" para obtener m_s informacion.
Juegos de paneles - Vea "Modelos de 36" o de 42" de dos
puertas con congelador en la parte inferior" para obtener
informacion acerca del juego de paneles.
• Tuberia de suministro de agua flexible aprobada por los
codigos, una ferula, una union y un accesorio de compresion
de 1/4"(6,35 mm).
Piezas provistas:
Tornillo de cabeza ranurada
hexagonal
W10141645 (21)
Tornillo de cabeza
hexagonal romo
W10142233 (4)
Tornillo Phillips de cabeza plans
8281251 (28)
Pasador de ajuste de
la puerta
W10234194 (2)
Tornillo puntiagudo de cabeza
hexagonal
W10141189 (4)
Tornillo de cabeza redonda
1163283(24)
Perno del panel de la puerta
W10129563(4)
Pasador del tope de la puerta
W10234202(2)
io ¢'_
Soporte del panel del cajon
W10203457 (2)
Soporte de rejilla incorporado
por completo
W10260890--Izquierdo (1)
W10260891 -- Derecho (1)
Soporte superior del panel
W10192849(2)
Cubierta de bisagra-
compartimiento del refrigerador
W10199873--42" Dos puertas
W10199875--48" Dos puertas
W10202875--36" Congelador
en la parte inferior (Derecho)
W10202510--42" Dos puertas,
congelador en la parte inferior
(Derecho)
%
Soporte estandar incorporado
de rejilla
W10182743--Izquierdo (1)
W10182741 -- Derecho (1)
Soporte en "L" del tablero
de relleno
W10234199 (2)
Moldura inferior de la rejilla
superior
W10250961--36" Congelador
en la parte inferior (1)
W10250962--42" Congelador
en la parte inferior, Dos
puertas (1)
W10250963--48" Dos
puertas (1)
C
Cubierta de bisagra-
compartimiento del congelador
W10199886--42" Dos puertas
W10199888--48" Dos puertas
W10202877--36" Congelador
en la parte inferior (Izquierdo)
W10202511 --42" Dos puertas,
congelador en la parte inferior
(Izquierdo)
