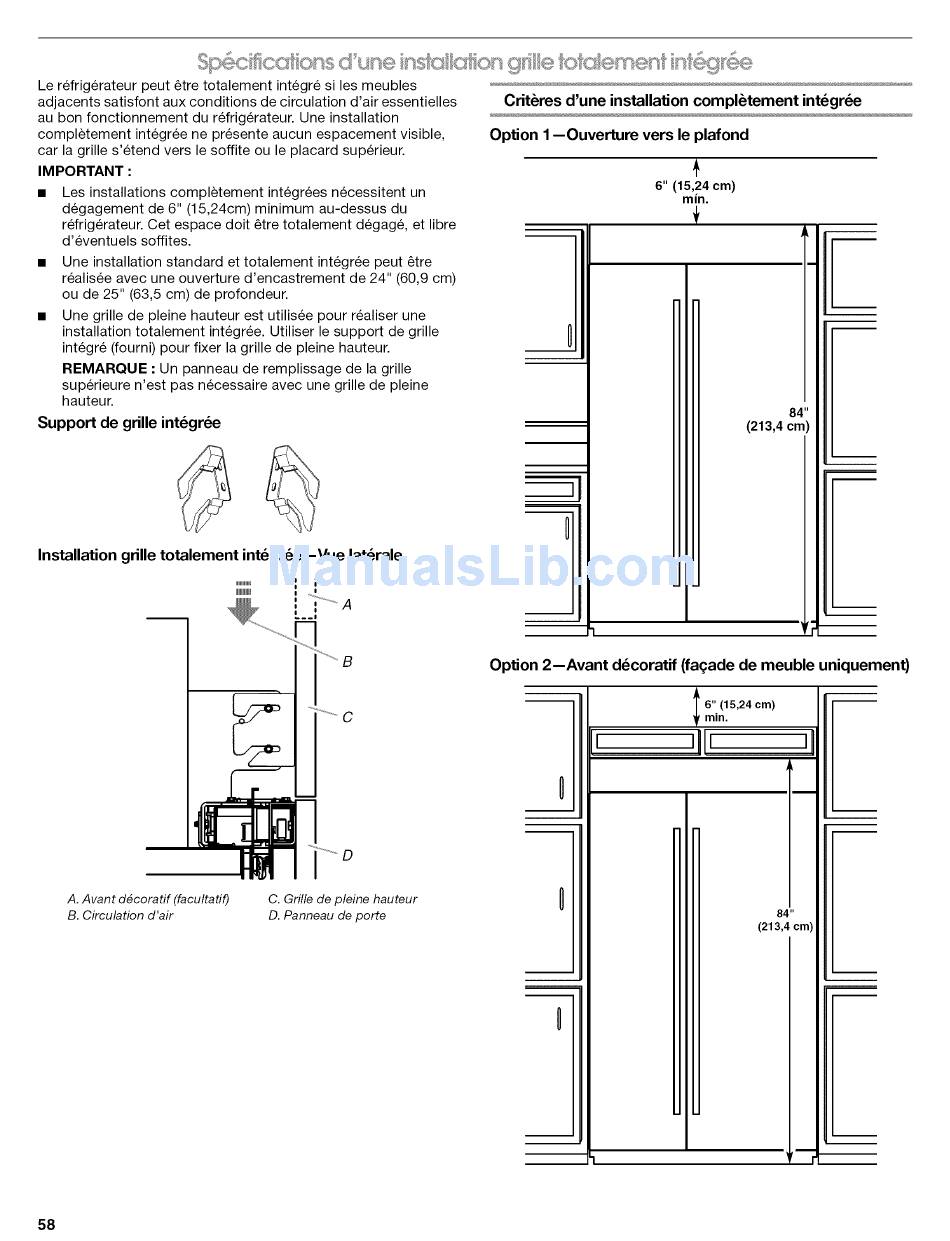

Le refrig6rateur peut _tre totalement integr6 si les meubles
adjacents satisfont aux conditions de circulation d'air essentielles
au bon fonctionnement du refrig6rateur. Une installation
completement integr6e ne presente aucun espacement visible,
car la grille s'etend vers le soffite ou le placard superieur.
IMPORTANT :
• Les installations completement integr6es necessitent un
degagement de 6" (15,24cm) minimum au-dessus du
refrigerateur. Cet espace doit _tre totalement degage, et libre
d'eventuels soffites.
• Une installation standard et totalement integree peut _tre
realisee avec une ouverture d'encastrement de 24" (60,9 cm)
ou de 25" (63,5 cm) de profondeur.
• Une grille de pleine hauteur est utilisee pour realiser une
installation totalement integree. Utiliser le support de grille
integre (fourni) pour fixer la grille de pleine hauteur.
REMARQUE • Un panneau de remplissage de la grille
superieure n'est pas necessaire avec une grille de pleine
hauteur.
Support de grille int_gr_e
Installation grille totalement int_gr_e--Vue lat_rale
I !
IIIIIIIIIIIIIIIIII i ,,
,,_j A
Crit_res d'une installation compl_tement int_gr_e
Option 1--Ouverture vers le plafond
6" (15,24 cm)
min.
84"
(213,4 cm)
I " _t___
A. Avant d_coratif (facultatif)
B. Circulation d'air
C
c. Grille de pleine hauteur
D. Panneau de porte
Option 2--Avant d_coratif (fagade de meuble uniquement)
0
I " (15,24 cm)
mm.
iI
84 II
(213,4 cm)
I
1 m
58
