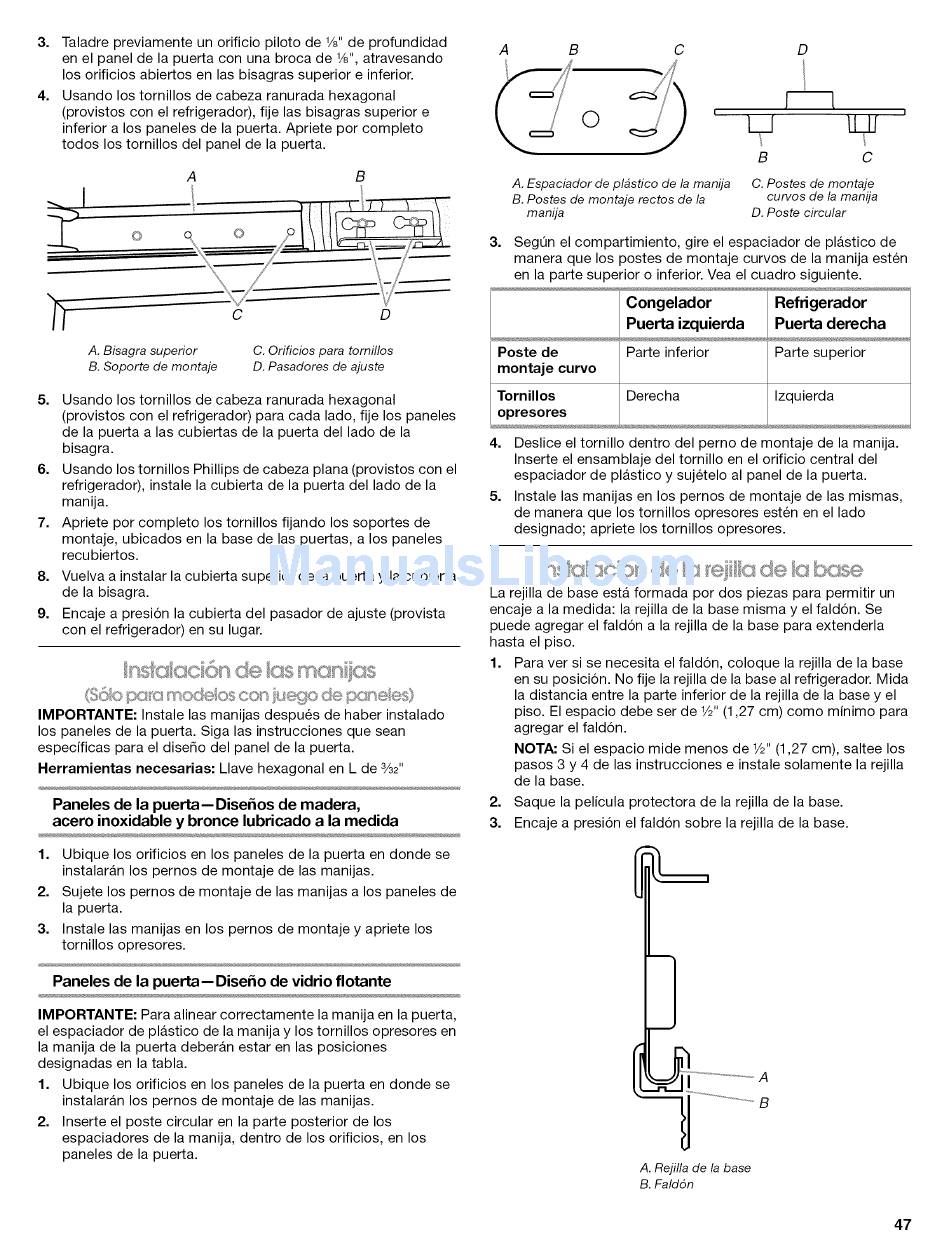

3. Taladre previamente un orificio piloto de 1/8"de profundidad
en el panel de la puerta con una broca de 1/8",atravesando
los orificios abiertos en las bisagras superior e inferior.
4. Usando los tornillos de cabeza ranurada hexagonal
(provistos con el refrigerador), fije las bisagras superior e
inferior a los paneles de la puerta. Apriete por completo
todos los tornillos del panel de la puerta.
A B
©
C D
A. Bisagra superior
B. Soporte de montaje
C. Orificios para tornillos
D. Pasadores de ajuste
5. Usando los tornillos de cabeza ranurada hexagonal
(provistos con el refrigerador) para cada lado, fije los paneles
de la puerta alas cubiertas de la puerta del lado de la
bisagra.
6. Usando los tornillos Phillips de cabeza plana (provistos con el
refrigerador), instale la cubierta de la puerta del lado de la
manija.
7. Apriete por completo los tornillos fijando los soportes de
montaje, ubicados en la base de las puertas, a los paneles
recubiertos.
8. Vuelva a instalar la cubierta superior de la puerta y la cubierta
de la bisagra.
9. Encaje a presion la cubierta del pasador de ajuste (provista
con el refrigerador) en su lugar.
(S@o p£_i_;s 1 :_ od® os co_" u®go de p,c _"s® ®s ........... ......
IMPORTANTE: Instale las manijas despu6s de haber instalado
los paneles de la puerta. $iga las instrucciones que sean
especJficas para el diseBo del panel de la puerta.
Herramientas necesarias: Llave hexagonal en L de 3/32"
Paneles de la puerta--Dise_os de madera,
acero inoxidable y bronce lubricado a la medida
1. Ubique los orificios en los paneles de la puerta en donde se
instalarAn los pernos de montaje de las manijas.
2. Sujete los pernos de montaje de las manijas a los paneles de
la puerta.
3. Instale las manijas en los pernos de montaje y apriete los
tornillos opresores.
Paneles de la puerta--Diseho de vidrio flotante
IMPORTANTE: Para alinear correctamente la manija en la puerta,
el espaciador de plastico de la manija y los tornillos opresores en
la manija de la puerta deberAn estar en las posiciones
designadas en la tabla.
1. Ubique los orificios en los paneles de la puerta en donde se
instalarAn los pernos de montaje de las manijas.
2. Inserte el poste circular en la parte posterior de los
espaciadores de la manija, dentro de los orificios, en los
paneles de la puerta.
A B C D
3=
o 'V
B C
A. Espaciador de pl4stico de la manija C. Postes de montaje
B. Postes de montaje rectos de la curvos de la manija
manija D. Poste circular
SegQn el compartimiento, gire el espaciador de plastico de
manera que los postes de montaje curvos de la manija esten
en la parte superior o inferior. Vea el cuadro siguiente.
Poste de
montaje curvo
Tornillos
opresores
Congelador
Puerta izquierda
Parte inferior
Derecha
Refrigerador
Puerta derecha
Parte superior
Izquierda
4. Deslice el tornillo dentro del perno de montaje de la manija.
Inserte el ensamblaje del tornillo en el orificio central del
espaciador de plastico y sujetelo al panel de la puerta.
5. Instale las manijas en los pernos de montaje de las mismas,
de manera que los tornillos opresores esten en el lado
designado; apriete los tornillos opresores.
C_@ £}}@5@
La rejilla de base esta formada por dos piezas para permitir un
encaje a la medida: la rejilla de la base misma y el fald6n. Se
puede agregar el faldon a la rejilla de la base para extenderla
hasta el piso.
1. Para ver si se necesita el faldon, coloque la rejilla de la base
en su posicion. No fije la rejilla de la base al refrigerador. Mida
la distancia entre la parte inferior de la rejilla de la base y el
piso. El espacio debe ser de V2" (1,27 cm) como minimo para
agregar el faldon.
NOTA: Si el espacio mide menos de V2" (1,27 cm), saltee los
pasos 3 y 4 de las instrucciones e instale solamente la rejilla
de la base.
2. Saque la pelicula protectora de la rejilla de la base.
3. Encaje a presion el faldon sobre la rejilla de la base.
A. Rejilla de la base
B. Fald6n
47
