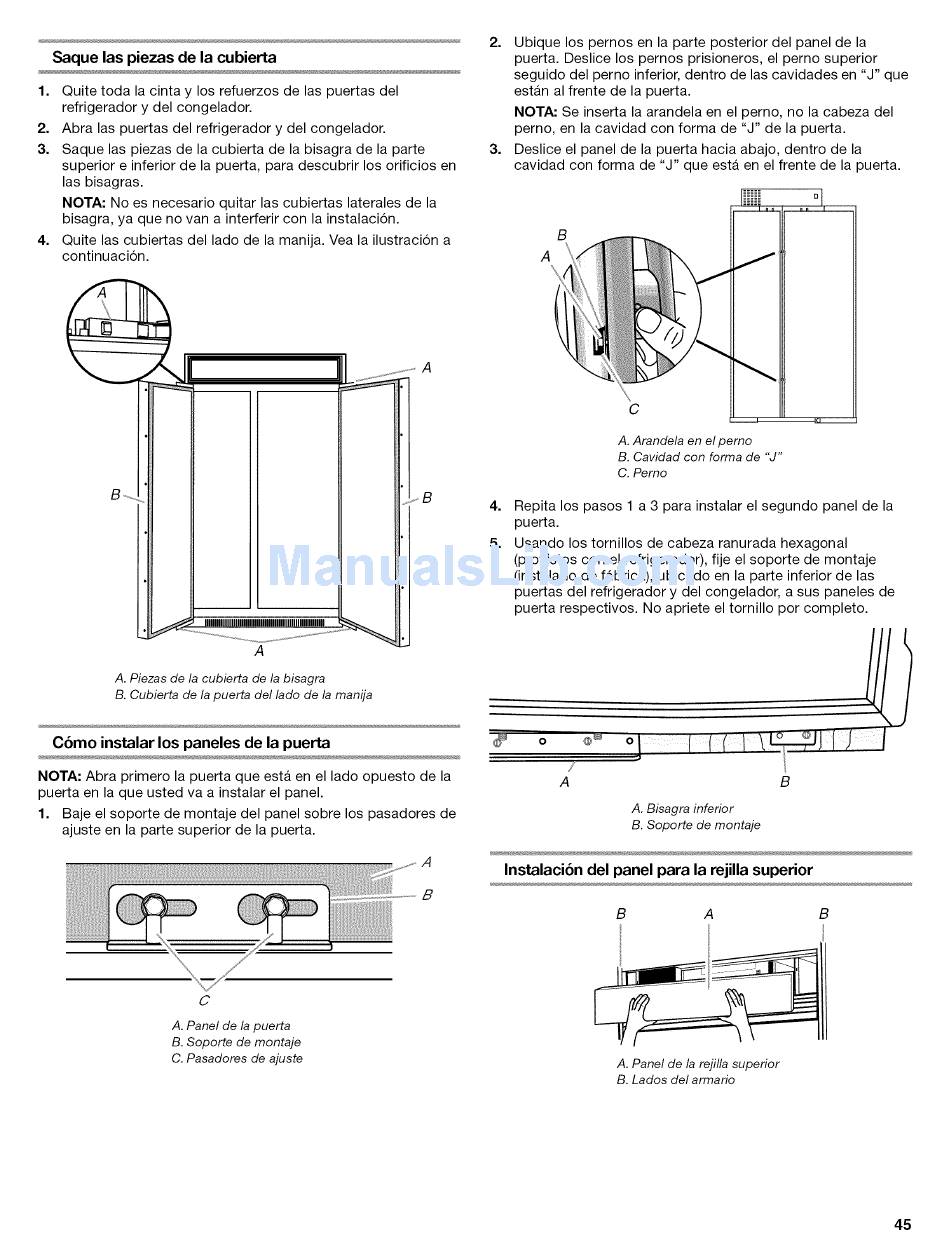

Jenn-Air JS42NXFXDW Installation Manual page 45

Saque las piezas de la cubierta
1. Quite toda la cinta y los refuerzos de las puertas del
refrigerador y del congelador.
2. Abra las puertas del refrigerador y del congelador.
3. Saque las piezas de la cubierta de la bisagra de la parte
superior e inferior de la puerta, para descubrir los orificios en
las bisagras.
NOTA: No es necesario quitar las cubiertas laterales de la
bisagra, ya que no van a interferir con la instalacion.
4. Quite las cubiertas del lado de la manija. Vea la ilustracion a
continuacion.
MMIIIIIIIIMMMMMIIIIIIIIMMM
A
A. Piezas de la cubierta de la bisagra
B. Cubierta de la puerta del lado de la manija
..... _ ....... A
_S
Cbmo instalar los paneles de la puerta
NOTA: Abra primero la puerta que esta en el lado opuesto de la
puerta en la que usted va a instalar el panel.
1. Baje el soporte de montaje del panel sobre los pasadores de
ajuste en la parte superior de la puerta.
.4
B
2. Ubique los pernos en la parte posterior del panel de la
puerta. Deslice los pernos prisioneros, el perno superior
seguido del perno inferior, dentro de las cavidades en "J" que
estan al frente de la puerta.
NOTA: Se inserta la arandela en el perno, no la cabeza del
perno, en la cavidad con forma de "J" de la puerta.
3. Deslice el panel de la puerta hacia abajo, dentro de la
cavidad con forma de "J" que esta en el frente de la puerta.
B
A
\
C
A. Arandela en el perno
B. Cavidad con forma de "J"
C. Perno
4.
5.
Repita los pasos 1 a 3 para instalar el segundo panel de la
puerta.
Usando los tornillos de cabeza ranurada hexagonal
(provistos con el refrigerador), fije el soporte de montaje
(instalado de fabrica), ubicado en la parte inferior de las
puertas del refrigerador y del congelador, a sus paneles de
puerta respectivos. No apriete el tornillo por completo.
/
A B
A. Bisagra inferior
B. Soporte de montaje
Instalacibn del panel para la rejilla superior
B
C
A. Panel de la puerta
B. Soporte de montaje
C. Pasadores de ajuste
A. Panel de la rejilla superior
B. Lados del armario
