5.0 BEDIENING

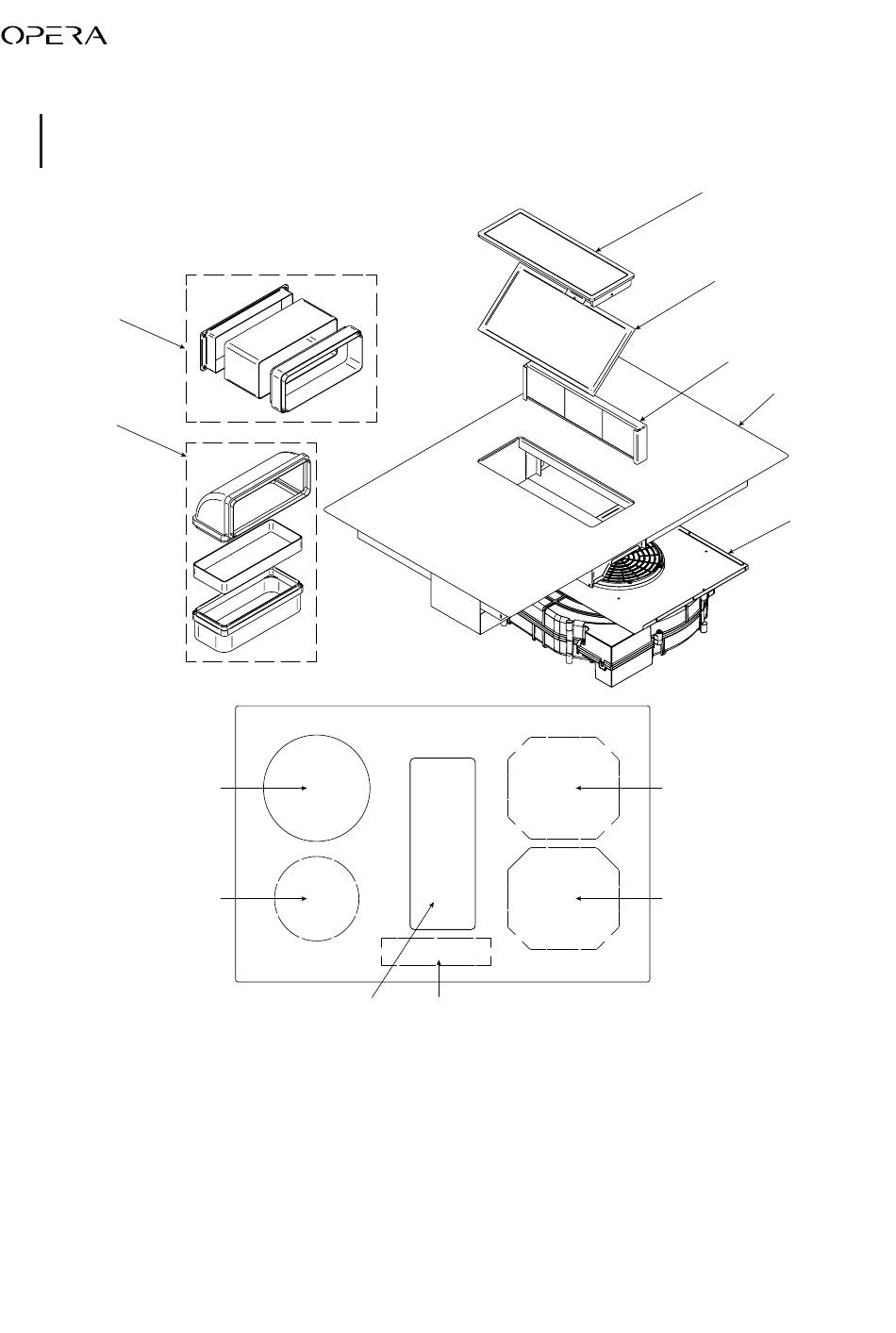

5.1 SYSTEEMBESCHRIJVING
6A
6B
1. Aspiratie kookplaat
2. Ventilator
3. Luchtinlaatklep
4. Vetfilterpaneel
5. Koolstoffilter (alleen in recirculatiemodus)
6. Kanaalset
A. voor recirculatiemodus
B. voor luchtafvoermodus
110 | KOOKVELDAFZUIGING
8
7
12 11
7. Voorste rechter kookzone Ø 160 mm
8. Achterste rechter kookzone Ø 200 mm
9. Achterste linker kookzone 210x191 mm
10. Voorste linker kookzone 210x191 mm
11. Bedieningspaneel (touch control)
12. Ventilator
3
4
5
1
2
9
10
