Strömungswächter | SW201
4 Auswerteelektronik montieren
ACHTUNG!
Um evtl. Funktionsstörungen auszuschließen sind
energiereiche induktive, kapazitive und hochfrequente
Einstreuungen zu vermeiden.
1 Gehäusedeckel abschrauben und entfernen.
2 Gehäuse mit 4 Schrauben (siehe Fig. 3) an dem
vorgesehenen Ort befestigen.
Alle Abmessungen in mm
All dimensions in mm
8
montieren | installation

4 Control unit installation

CAUTION!
Avoid installing the control unit in known areas of
high electrical inductance, capacitance, or high
frequency electro magnetic fields.
1 Loosen the retaining screws and remove the
cover of the control unit.
2 Mount the control unit in the desired location
using the four screw holes provided in the base
(see fig. 3).
Schraubenkopfdurchmesser max. 7 mm
screw head diameter 7 mm max.
88
± 0.5

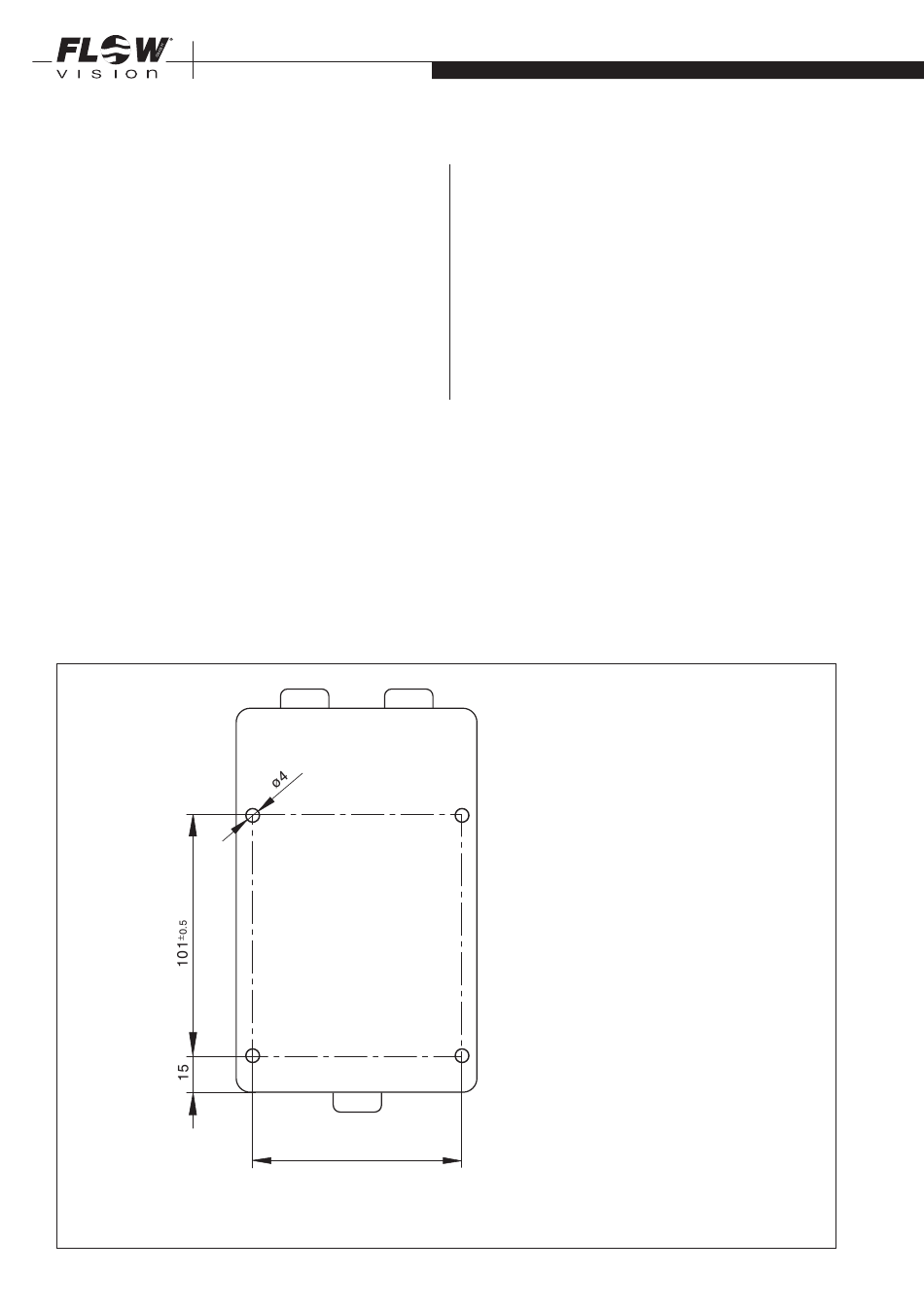

Fig. 3
