6 Ansprechwert Strömung einstellen
(ohne Analogausgang)
Voraussetzung:
Der Strömungswächter ist entsprechend den Kapiteln
3, 4 und 5 montiert und angeschlossen. Zwischen
den Klemmen 22 und 23 des Analogausgangs
muss eine Drahtbrücke montiert sein.
1 In der zu überwachenden Rohrleitung ist die kritische
Strömung mit zugehöriger Tempe ra tur herzustellen,
bei welcher der Strömungs wächter ansprechen soll.
Die Aufheizzeit des Messkopfes beträgt bei flüssigen
Medien ca. 5 Minuten und bei gasförmigen Medien
ca. 15 Minuten.
ACHTUNG!
Auf gleichbleibende Strömungs bedingungen ach-
ten. In flüssigen Medien ist Blasenbildung zu
vermeiden.
L1 R1
L3 R3
SW201 | Flow Monitor
einstellen | aDjustment
B L2
Relay S
Relay D
Relay T
R2 L4
6 Adjustment of flow response value
(without analogue outputs)
Requirement:
Ensure flow monitor has been correctly installed
and connected in accordance with chapters 3, 4
and 5. There must be a wire link installed between
terminals 22 and 23.
Read the entire section including notes before
starting adjustment.
1 Start by bringing the system to the cri-
tical flow rate at which the flow monitor
should respond and to its normal operating
temperature and allow it to reach thermal stabi-
lization. This takes at least 5 minutes for liquids
and 15 minutes for gases.
CAUTION!
Care should be taken to ensure that the flow
is continuous and for liquids free of bubbles
(doesn't apply when monitoring foam).

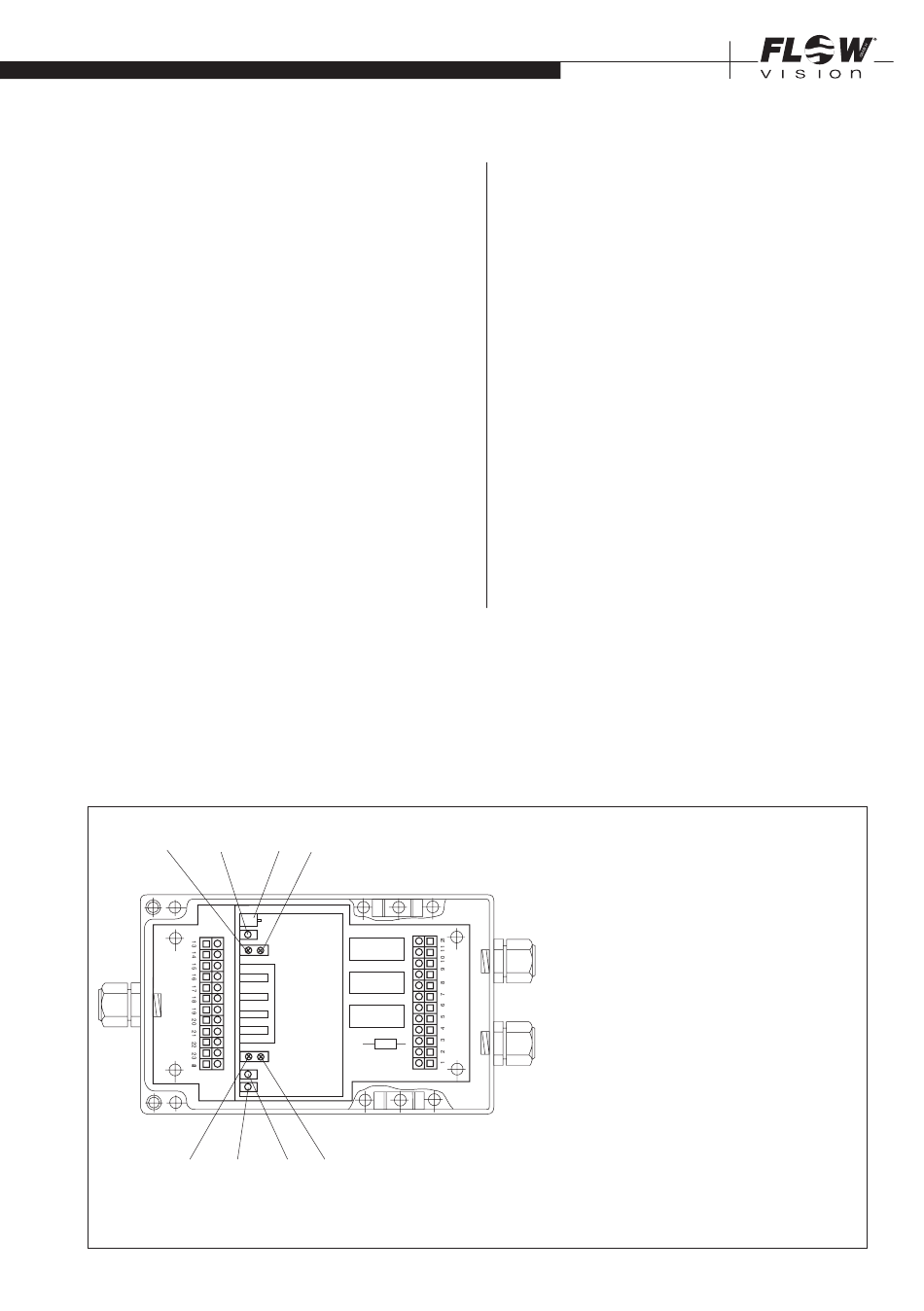

Mediumschalter/medium selector switch
B
L1/L2 Schaltpunktanzeige - Strömung
switch point indication - flow
L3 Drahtbruchanzeige - Messkreis
wire break indication - measuring circuit
L4 Schaltpunktanzeige - Temperatur
switch point indication - temperature
R1 Schaltpunktabgleich - Strömung
switch point adjustment - flow
R2 Schaltpunktabgleich - Temperatur
switch point adjustment - temperature
R3 Verstärkungsfaktor - Strömung
amplification factor - flow
Relais/relay:
S Strömung/flow
T Temperatur/temperature
D Drahtbruchmeldung/wire break
