IT - 22

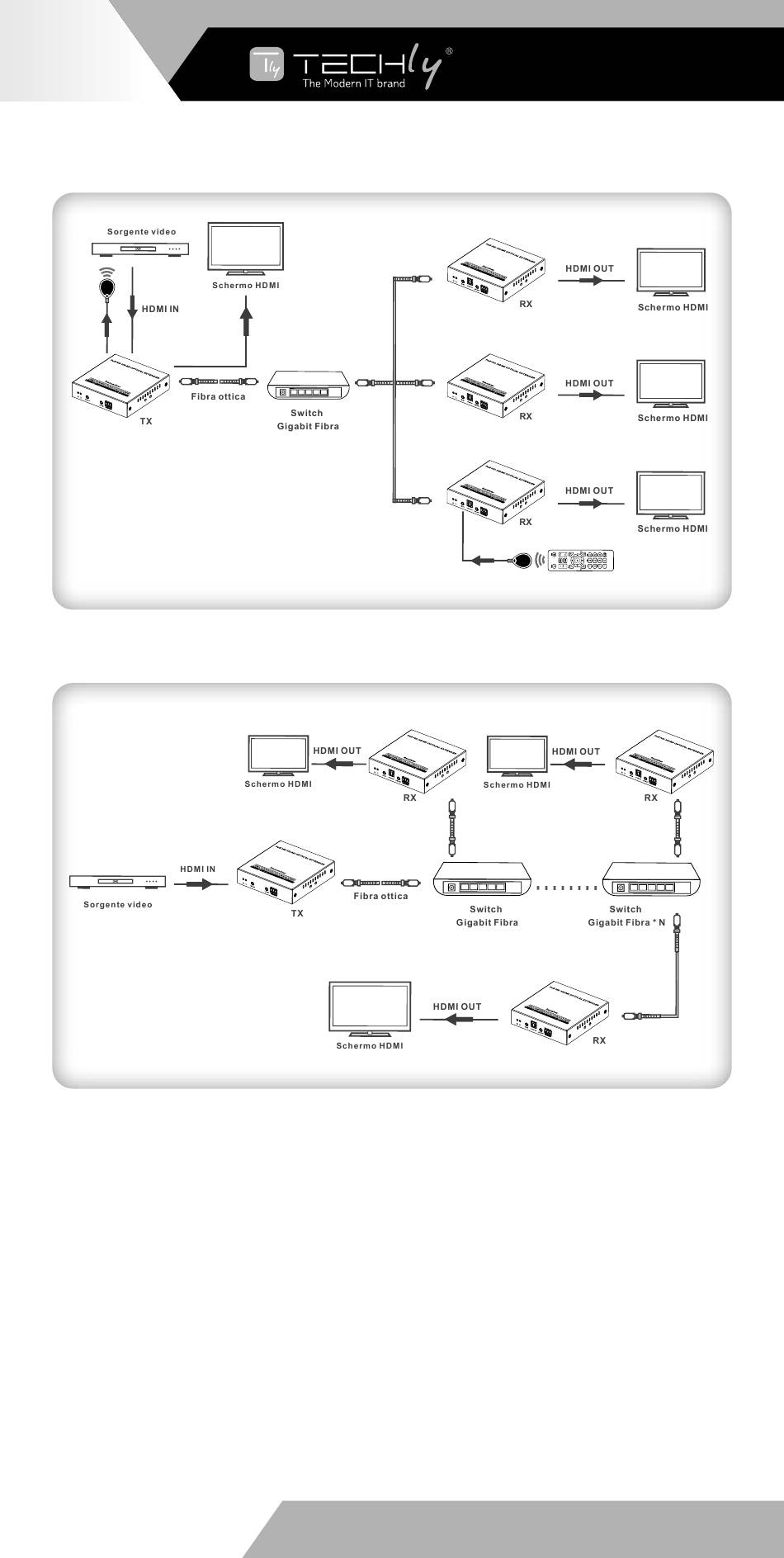

1.2 Collegamento punto-multipunto (tramite switch gigabit):
1.3 Collegamento punto-multipunto (gigabit switch in cascata)
2. Collegamento
1) Collegare il dispositivo sorgente alla porta HDMI IN del trasmettitore
con un cavo HDMI e collegare la porta HDMI OUT del ricevitore al
dispositivo di visualizzazione con un altro cavo HDMI.
2) Se si tratta di una connessione uno a uno, utilizzare un cavo
in fibra ottica LC per collegare la porta SFP del trasmettitore
e del ricevitore. Se si tratta di una connessione punto-
multipunto, utilizzare lo switch Gigabit come ponte per collegare
rispettivamente il trasmettitore e i ricevitori con i cavi in fibra ottica
LC.
3) Se si utilizza l'uscita HDMI locale,
visualizzazione alla porta HDMI OUT del trasmettitore.
WWW.TECHLY.COM
EXTENDER HDMI
SU FIBRA OTTICA
collegare il dispositivo di
