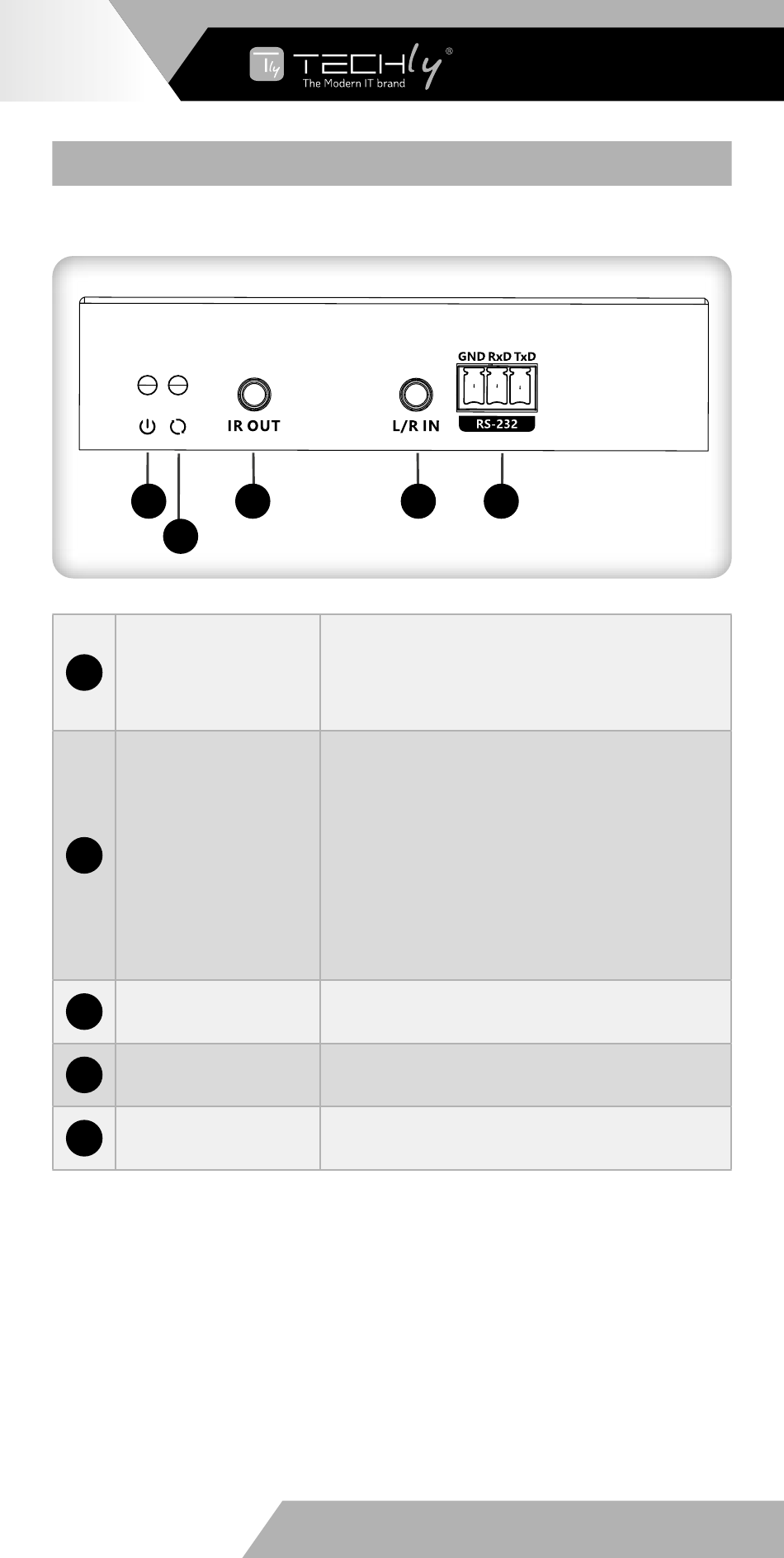

DESCRIZIONE PANNELLO
Trasmettitore
1
2
Indicatore
1
alimentazione
(blu)
Indicatore
2
trasmissione dati
(arancio)
3
IR OUT
4
L/R IN
RS-232
5
(GND/RxD/TxD)
WWW.TECHLY.COM
3
1) Spento: Nessun alimentatore
2) Fisso: l'alimentazione è accesa
3) Lampeggia: le impostazioni di
fabbrica sono state ripristinate
1) Spento: il trasmettitore e il ricevitore
non hanno stabilito un collegamento
2) Lampeggia lentamente (ogni
1 secondo): il trasmettitore e il
ricevitore sono collegati ma nonvi è
alcuna trasmissione dati video
3) Lampeggia velocemente (ogni
200ms): il segnale video è connesso
4) Fisso: i dati video sono trasmessi
Collegare con il cavo di estensione
IR blaster
Collegare la sorgente audio con un
cavo audio stereo da 3.5mm
Usare per RS-232 passthrough e
controllo dei comandi
4 5
EXTENDER HDMI
SU FIBRA OTTICA
