IT - 20

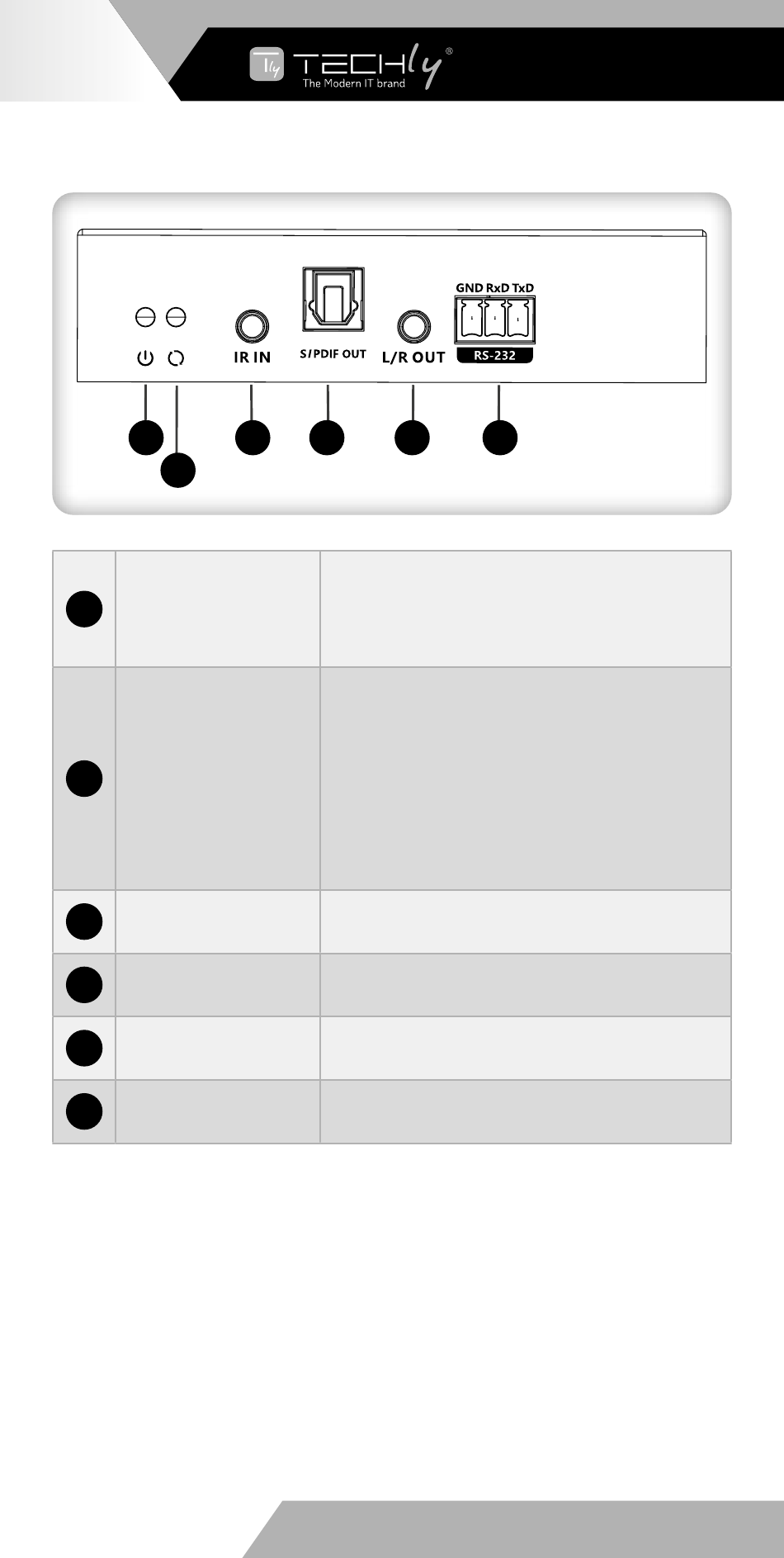

Ricevitore
1
2
Indicatore
1
alimentazione
(blu)
Indicatore
2
trasmissione dati
(arancio)
3
IR OUT
4
S/PDIF OUT
5
L/R OUT
RS-232
6
(GND/RxD/TxD)
WWW.TECHLY.COM
3 4
1) Spento: Nessun alimentatore
2) Fisso: l'alimentazione è accesa
3) Lampeggia: le impostazioni di
fabbrica sono state ripristinate
1) Spento: il trasmettitore e il ricevitore
non hanno stabilito un collegamento
2) Lampeggia lentamente (ogni
1 secondo): il trasmettitore e il
ricevitore sono collegati ma nonvi è
alcuna trasmissione dati video
3) Lampeggia velocemente: il
segnale video è connesso
Collegare con il cavo di estensione
IR blaster
Collegare la periferica audio con il cavo
audio ottico digitale
Collegare la periferica audio con il cavo
audio stereo da 3.5mm
Usato per l'RS-232 passthrough e il
controllo dei comandi
5 6
EXTENDER HDMI
SU FIBRA OTTICA
