第二章 单机安装说明

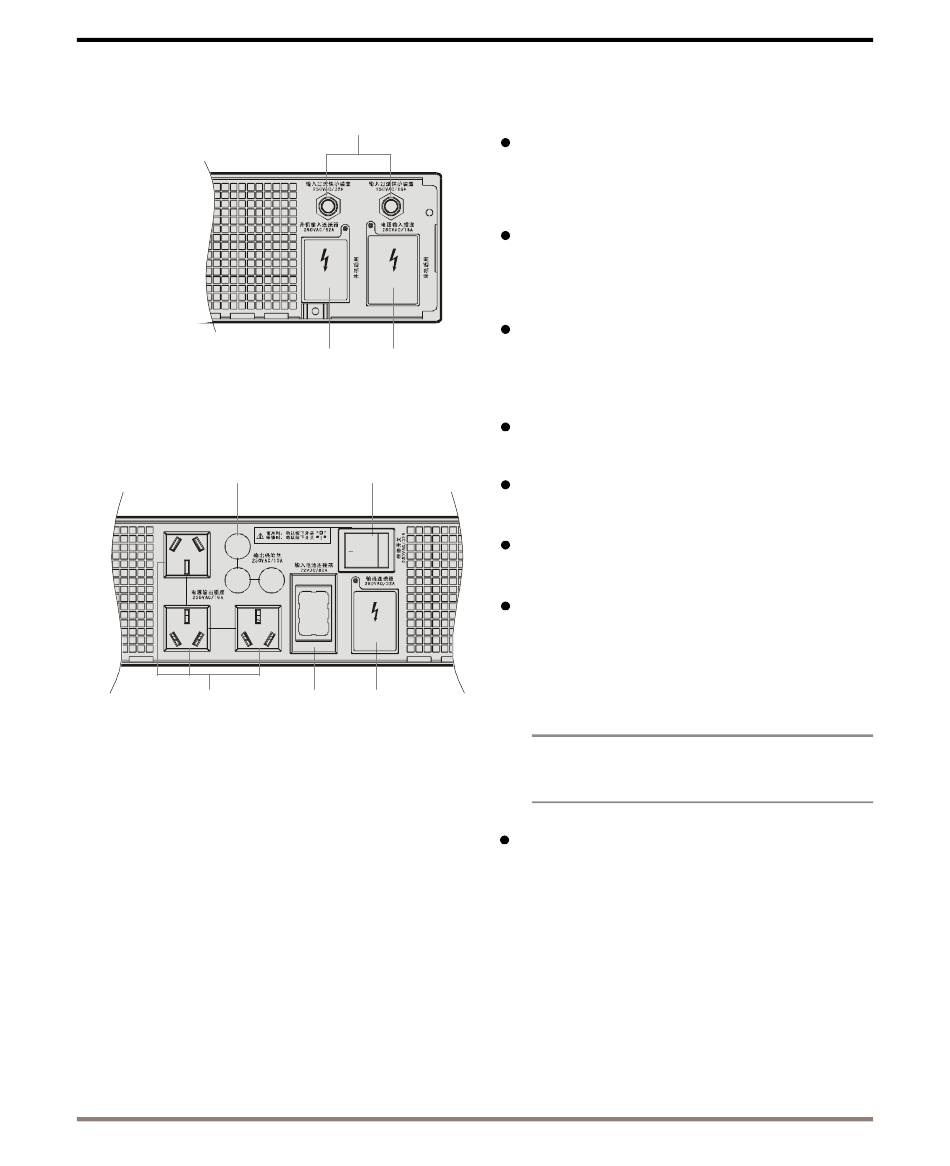

2.4.4 XP2K(S)/3K(S)输入、 输出连接
4
8
6
电 击危 险 电 击 危险
请 勿取 下 请 勿 取下
11 12
5
O
电 击 危 险
请 勿 取 下
9 10
12
电源输入插座（12）通过电源输入线连
接 UPS 与交流电源, 使用时请揭开盖板
（不必取下以免遗失） 。
并机输入连接器（11）通过并机电源输
入线连接 UPS 与交流电源，使用时请揭
开盖板 （不必取下以免遗失） 。
输入过流保护装置（6）在过流情况下按
键会凸起， 请按下按键重置， 如不能重置
请拨打800热线电话与客服人员联系。
电源输出插座（8）通过输出线连接UPS
与用电设备。
输出保险丝（4）当过流时会熔断，请
拨打 800热线电话， 联系客服人员更换。
输入电池连接器（9）通过电池线连接
长效机 / 并机与电池。
输出连接器 （10） 通过大电流输出线连接
UPS 与用电设备，在单机大电流(>10A)
和并机情况下使用，使用时请揭开盖板
（不必取下以免遗失） 。
※注意 ：在并机情况下使用需安装断接开
关装置。
维修开关（5 ）使用时确认按下开关
"O " 。维修时，由维修人员操作。
