Santak ARRAY User Manual page 17

第二章 单机安装说明

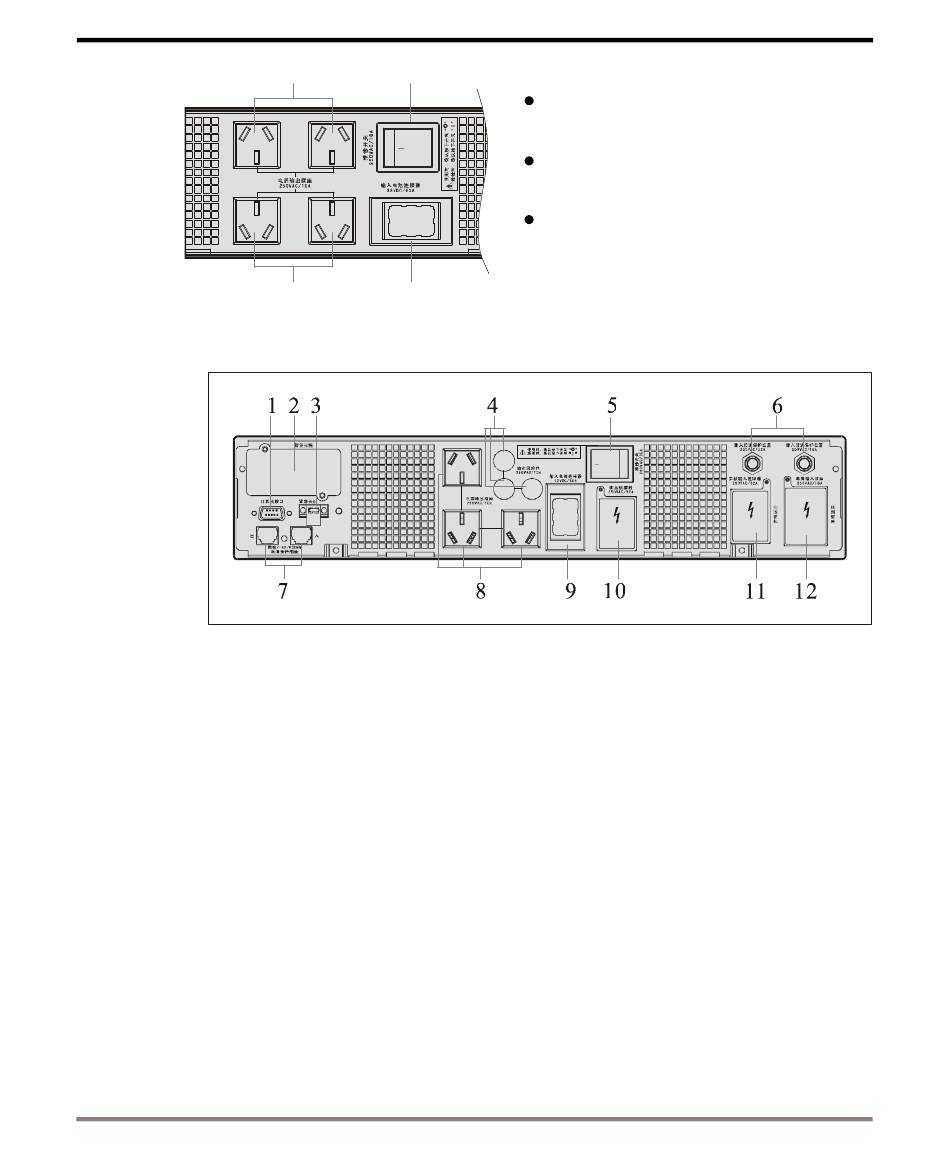

2.4.3 XP2K(S)/3K(S)后盖板
1. 计算机接口
2. 智能插槽
3. 紧急关机
4. 输出保险丝
5. 维修开关
6. 输入过流保护装置
7. 网络/FAX/MODEM浪涌保护插座
8. 电源输出插座
9. 输入电池连接器
10.输出连接器
11.并机输入连接器
12.电源输入插座
4 5
O
4 9
11
输出插座 （4） 通过输出线连接UPS
与用电设备。
电池插座（9）通过电池线连接长
机 / 并机与电池。
维修开关 （5） 使用时确认按下开关
"O " 。维修时，由维修人员操作。
O
电 击危险
请勿 取下
电 击危险 电 击危险
请 勿取下 请 勿取下
