Summary of Contents for Santak CASTLE 20KS

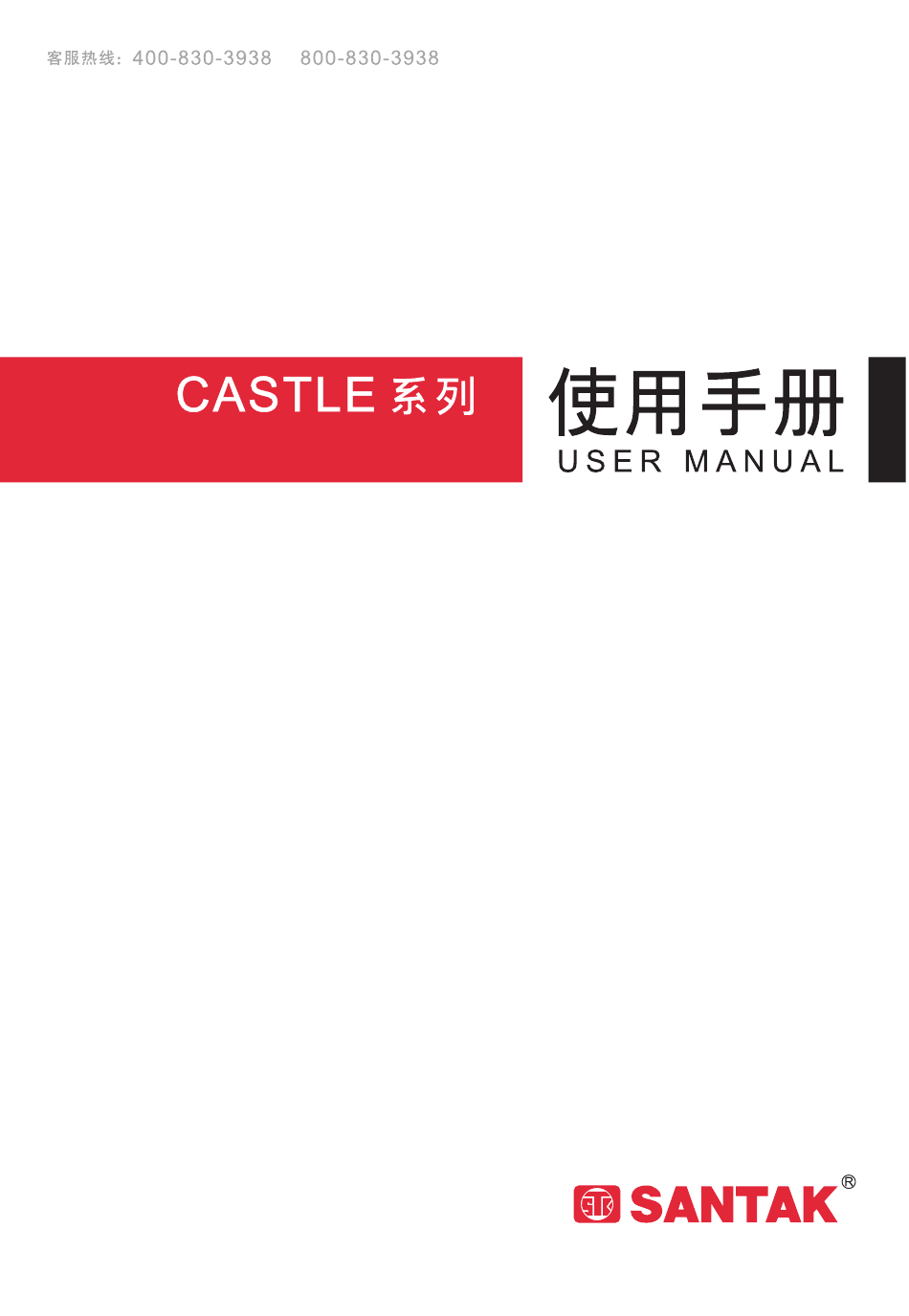

  • Page 1 20KS -200KS...
  • Page 3 感谢您使用山特产品! 请严格遵守本手册中和机器上的所有警告及操作说明，并妥善保管 本手册。在没有阅读完所有的安全说明和操作说明以前，请不要操 作本机。 本手册适用于3C3 PRO系列产品，包括： 3C3 PRO 20KS 3C3 PRO 30KS 3C3 PRO 40KS 3C3 PRO 60KS 3C3 PRO 80KS 3C3 PRO 100KS 3C3 PRO 120KS 3C3 PRO 160KS 3C3 PRO 200KS...
  • Page 4 严 正 声 明 监管码声明 为了切实保障您的消费权益和用电安全，帮助您购买到真正的山特UPS，请注意以 下事项： 1.认准山特注册商标： 2.山特电子（深圳）有限公司在中国从未以任何形式授权委托其它公司生产UPS； 3.山特所有产品机身上均贴有“电子监管码”（ “电子监管码”是国家质检总局为 打击假货推行的一种产品身份识别码）。 查询方式： 网站查询：登录www.95001111.com（中国产品质量电子监管网），输入监管码进 行查询； 电话查询：95001111进行查询（未开通地区可拨打010-95001111）； 短信查询：编辑监管码发送至106695001111（移动、联通均可）； 如有疑问，请拨打电话95001111或登录www.95001111.com点击“消费者通道”进 行举报投诉。 版权声明 山特公司致力于技术创新，不断提供更好的产品和服务满足客户需求，我们将保留 对产品设计、技术规格、使用手册更新的权利，恕不另行通知。产品以实物为准。 请登录www.santak.com.cn下载最新版的产品说明书。 2019-2023山特电子（深圳）有限公司 版权所有...
  • Page 5 安 全 注 意 事 项 操作安全 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用。 并请妥善保存此手册。 操作时，请注意所有警示标记，并按要求进行操作。 请勿在阳光直接照射、雨淋或潮湿的环境使用本设备。 本设备不能安装在靠近热源区域，或电暖炉、热炉等类似设备的附近。 放置UPS时，四周要留有安全距离，保证通风散热及产品维护。安装时，请参 照此手册。 清洁时，请使用干燥的非导电物品进行擦拭。 若遇火警，请正确使用干粉灭火器进行灭火。禁止使用液体灭火器。 安装前要考虑楼层对机器和电池组的承重能力。 使用本设备前，请确保负载功率与UPS额定功率及所配电池规格相匹配。 禁止事项 电源设备内部有高压，非本公司或未经本公司授权的技术人员，请勿擅自打开 机箱盖，否则会有触电的危险，同时失去保修资格。 应用于下述负载设备前,请事先与经销商或山特公司讨论；其应用、设置、管 理和维护等必须有特别的考虑和设计： A.精密工业、科学和医疗仪器、设备； B.电梯等有可能危及人身安全的设备； C.启动电流很大且产生负功的负载设备； 电池严禁置于火中，以免爆炸。 电气安全 上电前，请确认已正确接地，并检查配电线路和电池极性的正确性。 电池保护装置需配置额定规格的过流保护断路器。 当UPS需要移动或重新配线时，必须保证UPS完全关机，并将输入空气开关和 电池开关断开，否则输出端仍可能带电，有触电的危险。 为确保安全及产品性能，请使用山特指定的附加装置和附件。 客户端在连接UPS前必须在配电系统中安装额定规格值的四极过流断路保护装 置，断开所有的输入线路，以防有电击危险。...
  • Page 6 电池安全 蓄电池的寿命随环境温度的升高而缩短。定期更换电池可保证UPS工作正常， 并保证足够的后备时间。 蓄电池的更换和维护只能由具备蓄电池专业知识的被授权人员来进行，必须使 用相同类型和型号的蓄电池，且数量必须相同。 蓄电池存在电击危险和短路电流危险。为避免触电伤人事故，在更换电池时， 请遵守下列警告： A.不要佩带手表、戒指或类似金属物体； B.使用绝缘的工具； C.穿戴橡胶鞋和手套； D.请勿将金属工具或类似的金属零件放在电池上； E.在拆电池连接端子前，必须先断开连接在电池上的负载。 严禁将蓄电池暴露于火中，以免引起爆炸，危及人身安全。 非专业人士请勿打开或损毁蓄电池，因为电池中的电解液含有强酸等危险物 质，会对皮肤和眼睛都会造成伤害。如果不小心接触到电解液，应立即用大量 的清水进行清洗，并去医院检查。 请勿将电池正负极短路，必须在电池箱里安装过电流保护装置，以防着火或电 击危险。 使用保养 使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此，请注意 避免在下列工作环境中使用: A.超出技术指标规定（温度0-40℃，相对湿度0-95%）的高、低温和潮湿场 所； B.有振动、易受撞的场所； C.有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。 如果长时间放置不使用，必须将UPS（不带电池）存放在干燥的环境中，存贮 温度范围: -25-55℃。UPS开机之前，必须先让环境温度回暖至0℃以上，并维 持2小时以上。 请保持进、排气孔的通畅。进、排气孔的通风不畅会导致UPS内部的温度升 高，使机器中元器件的寿命缩短，从而会影响到整机寿命。 常温下当电池长期不用，电池连续三个月未充电时，需充电一次；在高温环境 下，连续两个月未充电时就需充电一次，每次不得少于10小时；切勿空载放 电，电池的持续放电时间应不超过14小时。...

  • Page 7: Table Of Contents

    目 录 第1 章 简介 ..................... 1 1.1 产品简介 ..................1 1.2 常用符号说明 ................2 第2 章 外观介绍 ....................3 2.1 拆包装检查 ..................3 2.2 外观图 ................... 4 2.3 LCD面板指示说明 ................ 12 第3 章 安装说明 ....................13 3.1 安装需知 ..................13 3.2 安装空间...

  • Page 8: 第1 章 简介

    第1 章 简介 1.1 产品简介 3C3 PRO系列是具有高效率、高性能的双转换、纯在线式、三进三出的UPS产 品。它提供了完美的电源保护解决方案，解决了断电、市电高压、市电低压、电压 瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电 源问题，使产品可以广泛的应用在计算机设备，通信设备和其他控制类设备中，并 且针对冲击性负载可以加装特定的选配件来应对复杂的工业环境。因此，3C3 PRO 系列产品是电信、金融、交通、政府、制造、能源等多种行业或领域的最佳选择。 3C3 PRO系列产品的多种功能可为您的设备提供高品质的电源保证： • 先进的DSP数字控制技术，有效提升产品性能和系统可靠性 • N＋X并联冗余（支持并机共用电池） • 优秀的工业环境防护性能 • 经济、安全的ECO模式运转可使UPS的整机效率达到98％以上 • 高清晰人机交互的LCD界面，操作直观便捷 • 功能强大的通讯接口和远程监控 • 丰富的选配件，可根据实际需求灵活配置...

  • Page 9: 常用符号说明

    1.2 常用符号说明 下面一些符号会在本说明书中用到，也可能会在实际应用过程中出现，请正确识别 并知其含义。...

  • Page 10: 第2 章 外观介绍

    第2 章 外观介绍 2.1 拆包装检查 打开包装，包装内应有： 1）UPS主机一台。 2）随机附件，包括使用手册、环保信息卡和门锁钥匙两把(60-200KS)。 检查UPS是否在运输中损坏，如发现损坏或部件缺少，请勿开机，立即联系承 运商或经销商。 图一：剪掉打包带，移除木箱上盖板。 图二：将木箱侧板与前后板之间的插舌掰直，然后移除侧板和前后板。 图三：拆下包装材料。 图四：拆除固定在机柜前后的L型角铁。 图五：将斜坡板放置在栈板前面。 图六：将机柜沿斜坡板推下，然后移到最终安装地点。 图一 图二 图三 图四 图五 图六...

  • Page 11: 外观图

    2.2 外观图 3C3 PRO 20KS/30KS/40KS 外观图 755 [29.7] 350.0 [13.8] 755 [29.7] 755 [29.7] 350.0 [13.8] 350.0 [13.8] 805 [31.7] 805 [31.7] 805 [31.7] 后视图 前视图 右视图 前视图 前视图 后视图 后视图 右视图 右视图 前视图 右视图 后视图 前面 前面 前面 前面 前面...
  • Page 12 3C3 PRO 60KS/80KS 外观图 前视图 右视图 后视图 底视图 府视图...
  • Page 13 3C3 PRO 100KS 外观图 前视图 右视图 后视图 底视图 府视图...
  • Page 14 3C3 PRO 120KS 外观图 前视图 右视图 后视图 底视图 府视图...
  • Page 15 3C3 PRO 160KS/200KS 外观图 前视图 右视图 后视图 府视图 底视图...
  • Page 16 3C3 PRO 20KS/30KS/40KS 重心图 398.5 [15.7] 176.5 [6.9] 755 [29.7] 350.0 [13.8] 805 [31.7] 前视图 右视图 3C3 PRO 60KS/80KS 重心图 前视图 右视图...
  • Page 17 3C3 PRO 100KS/120KS 重心图 前视图 右视图...
  • Page 18 3C3 PRO 160KS/200KS 重心图 前视图 右视图...

  • Page 19: Lcd面板指示说明

    2.3 LCD面板指示说明 LCD面板是用于人机交互的界面，通过LCD面板可 以对UPS进行可视化操作，为UPS开机、关机、状 态显示、故障报警、参数设置等功能提供了友好的 界面。UPS安装完后，用户对UPS的所有操作都可 以通过LCD面板完成。LCD面板包含状态显示灯、 LCD显示屏、导航键三部分。下表分别对状态指示 灯和导航键按钮进行了描述。 注：LED与UPS状态对应的详细信息可参考附录二。 • 状 态 指 示 灯 ： 显 示 U P S 当 前 的 工 作 模 式 或 状 态。 标识 指示灯名称 颜色 状态 UPS由市电供电给负载 ① 市电 绿色 UPS电源通过逆变器供电给负载...

  • Page 20: 第3 章 安装说明

    第3 章 安装说明 3.1 安装需知 1) 3C3 PRO 系列产品的安装须由专业人员按照电工法规执行。 2) 在干净、平稳的环境中安装UPS,避开震动、灰尘、高湿、可燃性气体、可燃性 液体或腐蚀性物质环境。 3) UPS正常工作时的环境温度要求在0-40℃之间。如果工作在40℃以上的环境 里，要求最大带载量按每增加5℃，递减12％额定值实施。UPS工作时的最高环境 温度要求不超过50℃，高温环境下的长时间带载工作会影响UPS寿命。 4) 电池组建议在15-25℃之间使用。 5) UPS正常工作时的海拔要求为1000米（3300英尺）以下，如果客户使用在1000 米以上，请拨打山特热线获取更多的信息。 3.2 安装空间 3C3 PRO 20KS-200KS采取的是正面风扇强制冷却，安装场地必须考虑通风问 题，同时为了便于机内维护，因此也要考虑预留维护空间，安装空间参考如下： 机柜顶部 ≧300mm的工作空间* 机柜前部 ≧900mm的工作空间 机柜后部 ≧600mm的工作空间* 机柜左侧 ≧50mm的工作空间* 机柜右侧 ≧50mm的工作空间* * 60KS/80KS机型维护时需拆顶盖板，需预留≧600mm的顶部维护空间。 * 如果客户需要较小的后侧间隙要求（<600mm），应与客服联系。 * 20KS/30KS/40KS UPS维护从侧面进行，当安装空间参考上表时，请预留...

  • Page 21: 用户功率端子位置安装图

    3.3 用户功率端子位置安装图 3C3 PRO 20KS/30KS/40KS/60KS/80KS/100KS/120KS/160KS/200KS标配为双电 源输入，用户可根据需要要求客服工程师现场进行单/双电源输入配置的切换，所 有的安装需由本公司或经本公司授权的技术人员进行操作，请勿擅自打开机箱盖， 否则会有触电的危险。 3C3 PRO 20KS/30KS接线方式： 1.用户功率端子位置安装图： UPS输出 UPS旁路输入 Neutral (N) Phase A (L1) Phase C (L3) Phase B (L2) Phase B (L2) Phase C (L3) Phase A (L1) UPS市电输入 Phase A (L1) Phase B (L2) Phase C (L3) Neutral (N) 电池...
  • Page 22 3C3 PRO 40KS接线方式： 1.用户功率端子位置安装图： UPS输出 UPS旁路输入 Neutral (N) Phase A (L1) Phase C (L3) Phase B (L2) Phase B (L2) Phase A (L1) Phase C (L3) UPS市电输入 Phase A (L1) 电池 - 电池 - Phase B (L2) Phase C (L3) Neutral (N) 电池...
  • Page 23 3C3 PRO 60KS/80KS接线方式： 2.用户功率端子端子位置安装图： UPS旁路输入 Phase A (L1) 电池 + 电池 - Phase B (L2) Neutral (N) Phase C (L3) 接地端子 Phase A (L1) Phase A (L1) Phase B (L2) Phase B (L2) Phase C (L3) Phase C (L3) UPS输出 UPS市电输入...
  • Page 24 3C3 PRO 100KS/120KS接线方式： 3.用户功率端子端子位置安装图： Neutral (N) Phase C (L3) UPS旁路输入 Phase B (L2) Phase A (L1) 接地端子 接地端子 电池 + Phase A (L1) Neutral (N) Phase B (L2) Phase C (L3) 电池 - UPS输出 UPS市电输入 Phase B (L2) Phase C (L3) Phase A (L1) Neutral (N)
  • Page 25 3C3 PRO 160KS/200KS接线方式： 4.用户功率端子位置安装图： UPS输出 电池 - Neutral (N) 电池 + Phase A (L1) Phase B (L2) Phase C (L3) 接地端子 接地端子 Neutral (N) Phase C (L3) Phase A (L1) Phase B (L2) UPS旁路输入 UPS市电输入 Phase B (L2) Phase A (L1) Phase C (L3) 注意事项：...

  • Page 26: 3C3 Pro 系列Ups配线表和保护装置

    3.4 3C3 PRO 系列UPS配线表和保护装置 3C3 PRO系列UPS外接电池要求是串联连接正负各一组相同容量的电池组（12V 每节）。20-80kVA, 28-36节,默认32节，标称电压为336V-432V；100-200kVA, 36-40节，默认40节，标称电压为432V-480V。您可根据实际需要选择电池的容量 和组数。电池组必须要配置电池直流开关和输入保险，电力线径也需考虑过载以及 电网电压的因素进行选择，下表供用户参考： 单 位 横断面积 额定容量 参考IEC 62040-1 输入/输出电压 Volts 400/400 400/400 400/400 400/400 400/400 AC输入满载电流 Amps （3相，1根中线，1根 地线） 6×1 6×1 16×1 16×1 25×1 导线规格 （A\B\C\N线规格） 10×1 25×1 25×1 50×1 70×1 旁路输入满载电流...
  • Page 27 单 位 横断面积 额定容量 参考IEC 62040-1 输入/输出电压 Volts 400/400 400/400 400/400 400/400 AC输入满载电流 Amps （3相，1根中线，1根地线） 35×1 50×1 70×1 95×1 导线规格 （A\B\C\N线规格） 95×1 120×1 150×1 240×1 旁路输入满载电流 Amps （3相，1根中线，1根地线） 35×1 50×1 70×1 95×1 导线规格 （A\B\C\N线规格） 95×1 120×1 150×1 240×1 DC输入电流（40节电池） Total （1根正极线，1根负极线）...
  • Page 28 3C3 PRO 20KS\30KS\40KS UPS外部电源接线端子 端子 拧紧扭力 端子 功能 接线端子的尺寸 螺栓规格 Nm (lb in) 功能 Phase A M6 bolt mounting 5 (44) 28.26 mm²(M6). 市电输入到 整流 Phase B M6 bolt mounting 5 (44) 28.26 mm²(M6) Phase C M6 bolt mounting 5 (44) 28.26 mm²(M6) Neutral M6 bolt mounting...
  • Page 29 3C3 PRO 60KS\80KS UPS外部电源接线端子 端子 拧紧扭力 端子 功能 接线端子的尺寸 螺栓规格 Nm (lb in) 功能 市电输入到 Phase A M8 bolt mounting 15 (133) 50.24 mm²(M8) 整流 Phase B M8 bolt mounting 15 (133) 50.24 mm²(M8) Phase C M8 bolt mounting 15 (133) 50.24 mm²(M8) Neutral M10 bolt mounting...
  • Page 30 3C3 PRO 160KS/200KS UPS外部电源接线端子 端子 拧紧扭力 端子 功能 接线端子的尺寸 螺栓规格 Nm (lb in) 功能 市电输入到 Phase A M10 bolt mounting 24 (212) 78.540 mm²(M10) 整流 Phase B M10 bolt mounting 24 (212) 78.540 mm²(M10) Phase C M10 bolt mounting 24 (212) 78.540 mm²(M10) Neutral M10 bolt mounting...
  • Page 31 推荐的输入断路器与输出断路器额定值 额定值 UPS 型号 负载降额 400Vac 80% 降额 3C3 PRO-20 100% 额定 80% 降额 3C3 PRO-30 100% 额定 80% 降额 3C3 PRO-40 100% 额定 80% 降额 115A 3C3 PRO-60 100% 额定 80% 降额 153A 3C3 PRO-80 100% 额定 123A 80% 降额 192A 3C3 PRO-100 100% 额定...
  • Page 32 推荐的旁路断路器与旁路保险丝额定值 断路器 保险丝参数 额定电压/min 400Vac 额定电压/min 400Vac UPS 型号 额定电流 脱扣特性 电流/Min I2T/Max 3C3 PRO-20 C或D 10200A 3C3 PRO-30 C或D 10200A 3C3 PRO-40 C或D 20400A 3C3 PRO-60 125A C或D 125A 72500A 3C3 PRO-80 160A C或D 160A 72500A 3C3 PRO-100 200A C或D 200A 202500A...
  • Page 33 推荐的直流断路器额定值 额定电压/min 500Vdc 600Vdc 电流 电流 UPS 型号 负载降额 （32节） （40节） 80% 降额 3C3 PRO-20 100% 额定 80% 降额 3C3 PRO-30 100% 额定 80% 降额 126A 3C3 PRO-40 100% 额定 101A 80% 降额 189A 3C3 PRO-60 100% 额定 151A 80% 降额 252A 3C3 PRO-80 100% 额定...

  • Page 34: 并机安装

    3.5 并机安装 3C3 PRO 系列UPS具有直接并联功能，只需用并机线（选购件）连接可以进行2 至4台UPS并联，来实现扩容或功率冗余（N+X）。机器间距保持在10cm以上，每 台UPS输入之配线请遵循单机之配线要求。各台UPS的输入/输出须接自同一个输 入/输出接线盘，然后由接线盘配线去负载，见下图示： UPS1 UPS2 UPS3 UPS4 注： 20-80K支持两台并机共用电池组；每组电池必须采用同一厂家同一型号同一批次的 产品； 输入输出配线长度要求： ① 当每台UPS的输入（输出）端至输入（输出）接线盘间的引线长小于20米时，要求各 线长差小于20％： ② 当每台UPS的输入（输出）端至输入（输出）接线盘间的引线长大于20米时，要求各 线长差小于10％。...
  • Page 35 3.并机接线图： 3C3 PRO 20KS/30KS/40KS机种 3C3 PRO 60KS/80KS机种...
  • Page 36 3C3 PRO 100KS/120KS机种 3C3 PRO 160KS/200KS机种...

  • Page 37: 电池箱连接Ups的步骤

    3.6 电池箱连接UPS的步骤 电池箱与UPS之间务必安装额定规格值的过流保护断路器，具体规格可见上一节 的配线表。 确保UPS的输入输出端均不带电，外接电池插座无电压输出； 将电池箱开关置于“OFF”状态； 先将UPS的端子排盖板打开，然后将UPS端子排引出的电池+、－线对应连接 到电池箱上的+、－线，切勿将电池正负极接反； 用万用表（直流电压档）量测正负电池的电压以及电压正负，确保正负极连 接正确，合上端子排盖板。 注：电池的连接与更换应在系统关机状态下进行，严禁带电以及非专业人士的操 作，否则会有电击危险。...

  • Page 38: 第4 章 操作

    4.1 单机操作 确定A、B、C 电源相序连接正确，然后送电到UPS。 合上电池箱上的开关 (请确定UPS端子排+、－与电池箱+、－极一一对应)。 合上UPS上的“输入开关”（市电输入开关），此时风扇转动进行UPS自检， 约4 秒则自动进入主菜单，然后依下列液晶显示操作。 注：以3C3 PRO 80KS为例，以下图中数据为参考值。 1)合上UPS 的“输入开关”后，机器自测后， 2）进入主菜单页面 若15S内没有按键操作,进入主菜单页面。 SANTAK LOAD: BAT: 0 3C3 Pro 80 KVA UPS I/P VOLT: 226 225 226 O/P VOLT: 0 UPS SELFTESTING O/P FREQ: 0.0 Hz PLEASE WAIT A MOMENT...
  • Page 39 3)再按下▼键可以得到以下资料 4)再按下▼键可以得到以下资料 INPUT PARAMETER OUTPUT PARAMETER RN SN Vin: 224V 222V 224V Vout: 0 V 0 V Iin: 0 A Iout: 0 A 0 A FREQ: 50.0 Hz FREQ: 0.0 Hz 5)再按下▼键可以得到以下资料 6)再按下▼键可以得到以下资料 BYPASS PARAMETER POWER PARAMETER Vin: 222V 224V 225V kW: 0.0 Iin: kVA: 0.0...
  • Page 40 7)再按下▼键可以得到以下资料 8)再按下▼键可以得到以下资料 PF PARAMETER BATTERY PARAMETER Input PF: VBAT: Output PF: IBAT: +0.0 A Bypass PF: CAPACITY: BTR: 0 min 9)再按下▼键可以得到以下资料 10)再按下▼键可以得到以下资料 STATUS DETECTION MODEL AND SERIA CTO: 3CX08CC50412010 Power Supply: Normal MODEL: 3C3 Pro 80 KVA BATT Status: Normal 4L263LAA01...
  • Page 41 11)再按下▼键可以得到以下资料 12)再按下▼键可以得到以下资料 CSB APP: 3.00.0000 CSB BLD: 1.00.0001 UPM APP: 3.00.0000 UPM BLD: 1.10.0002 UPM PLD: 2.06.0000...
  • Page 42 4. 开机与关机动作 1)进入控制界面 2)按下ENTER键 CONTROLS UPS CONTROLS   CONFIGURATION UPM CONTROLS HELP BATTERY CONTROLS 3)选择开机 4)输入密码进行开机进入主页面 To Normal  To Bypass ECO Enable ENTER KEY: **** ...
  • Page 43 5)选择系统关机 6)确认系统关机 To Bypass CONFIRM Load Off Load Off  ECO Enable NO, CANCEL YES, CONFIRM  3C3 PRO系列UPS可在无市电输入状态下直流开机工作，面板相似于市电开机的 画面，按照画面提示可执行直流开关机： ①. 在UPS旁路模式下，预先将直流开机功能开启 ②. 确认电池正、负、N线与UPS均正确连接 ③. 合上电池开关 ④. 轻触ENTER键 ⑤. 在LCD完成自检后40秒内手动执行开机命令...
  • Page 44 5. 设定页面，可以通过机器的开机密码，进入设定画面，进行以下程序的设定。 1)按下翻键选择设定按键 2)用户/维护密码输入页面 进入用户设定页面； 成功输入维护人员密码， 进入维护人员设定页面。 CONTROLS USER KEY: **** CONFIGURATION SERVICE KEY: ****   HELP 3)用户设定页面 4)经销商电话设定界面 Auto Start SETUP RETAILER PHONE  Control PW  PHONE: User PW 0000000000000 Retailer Phone Clock...
  • Page 45 6.查询动作 1)可以通过机器的开机密码，进入查询界面 2)查询页面 CONTROLS HOTLINE  CONFIGURATION MAINTAIN HELP ALARMS  HISTORY LOG 3)服务热线与经销商电话查询界面 SERVICE HOTLINE 8008303938 4008303938 SERVICE CONTACT 0000000000000...

  • Page 46: 并机操作

    4.2 并机操作 1)成功输入用户密码或维护人员密码 USER KEY: **** SERVICE KEY: ****  2)进入并机设定界面 3)并机参数设定界面 Bypass NUM of UPS:  Battery UPS ID: Parallel  Signal Input...

  • Page 47: 第5 章 通讯界面

    第5 章 通讯界面 3C3 PRO系列UPS提供了扩展插槽、并机接口(RJ45)、REPO及本公司或本公司授 权的技术人员专用的SERVICE监控通讯接口。 3C3 PRO 20KS/30KS/40KS 3C3 PRO 60KS/80KS...
  • Page 48 3C3 PRO 100KS/120KS 3C3 PRO 160KS/200KS 1（2）. 扩展插槽：20KS-200K单独配有的插槽，只提供给特殊需求用户，不对标 配用户开放。 3. 并机接口(RJ45)：并机总线输出。并机使用时，并机通讯线接，20KS-200KS可 实现4台并机。...
  • Page 49 4. 并机接口(RJ45)：并机总线输入。 5. 并机连接端子 ：检查并确保UPS系统关闭，参照并机接线图连接好并机系统。 6. REPO ：紧急关机开关，提供有紧急关机需求用户，可以直接通过此开关关断 UPS输出。 7. 外部告警接口：此标准功能可用于将外部告警信号连接到UPS相应的接口端子 上，如烟雾告警器或过热告警信号。外部告警装置与UPS接口端子之间应该用一对 双绞线连接。通过LCD可以为每个接口端子选择不同的外部告警功能（名称）。 上述通讯接口的使用问题，请拨打山特400-830-3938或800-830-3938客服服务热 线咨询。 并机连接端子： 1. Pull Chain+ 2. Pull Chain- Pull Chain 输出：并机系统的备份控制信号 REPO外部接线图说明：...
  • Page 50 并机接线图说明： 注意事项： 并机系统中，每台UPS的输入到交流配电电源公共点的电力线长度及输出到负 载公共点的电力线长度应该一致，其长度应符合下面规则以保证每台UPS的输 入以及输出阻抗匹配，阻抗误差在±10%以内。这是为了达到并联UPS的均流 效果。建议并机系统输入和输出电缆长度大于10米.输入输出各5米。 总长度 1A=2A=3A=4A 1B=2B=3B=4B 1C=2C=3C=4C 如果仅仅是2台UPS并联（冗余），以上要求是非必须的，但是会影响后续的 扩容。 确保并机系统中每台UPS的静态旁路输入是同一公共点，如同一个外部旁路断 路器。如果并机系统中各台UPS的整流输入是独立的配电电源，请咨询山特工 程师确保配电兼容性。 TERMINATING TERMINATING JUMPER JUMPER RJ-45 CABLE RJ-45 CABLE RJ-45 CABLE CAN BUS CAN BUS CAN BUS CAN BUS UPS 1 UPS 2 UPS 3 UPS 4 PULLCHAIN PULLCHAIN PULLCHAIN...
  • Page 51 TERMINATING TERMINATING JUMPER JUMPER RJ-45 CABLE RJ-45 CABLE RJ-45 CABLE CAN BUS CAN BUS CAN BUS CAN BUS UPS 1 UPS 2 UPS 3 UPS 4 BUILDING PULLCHAIN BUILDING PULLCHAIN BUILDING PULLCHAIN BUILDING PULLCHAIN ALARM CN9 ALARM CN9 ALARM CN9 ALARM CN9 TWISTED PAIRS...

  • Page 52: 第6 章 选配件介绍

    第6 章 选配件介绍 6.1 防尘过滤网 防尘网是3C3 PRO系列产品针对灰尘恶劣的环境（直径1.0mm的异物，特别是金 属和类金属型）设计的选配件，使UPS防尘能力有效提升，安装方便，易更换和清 洗。 3C3 PRO 20-40KS防尘网示意图: 螺丝 螺丝 螺丝 螺丝 防尘网 空气过滤网 螺丝 螺丝 3C3 PRO 60-200KS防尘网示意图: 防尘网...

  • Page 53: 温度传感器

    6.2 温度传感器 电池为低寿命器件且对温度相对敏感，温度传感器可以及时侦测电池温度的变化， 只需在LCD显示界面开启充电电压温度补偿的功能，电池充电电压则会自动调整， 从而提高电池的使用寿命。 6.3 单输入电源 3C3 PRO 系列20-80kVA型号可以根据客户需求，通过随机附送的电源跳线将标配 的双电源输入改为单电源输入。...

  • Page 54: 第7 章 运输、维护与故障排除

    第7 章 运输、维护与故障排除 搬运UPS 请遵守下列步骤进行UPS的搬运准备。 注意： 由于UPS很重，需要特殊设备（如叉车）进行装卸。 关闭与UPS相连的所有设备，并拆除UPS端子排的所有连接线。 将UPS市电开关及电池组开关断开。 维护与保养 3C3 PRO 系列UPS只需很少的维护。 如果断开电池连接，负载设备将不受停电保护。 正常情况下，如果发现电池状况不佳，则必须提前更换，电池更换应由培训合 格的专业人员进行，用户不得擅自处理。需注意： A.更换电池以前，需关闭UPS并脱离市电 B.脱下如戒指、手表之类的金属物品 C.使用带绝缘手柄的螺丝刀，请勿将工具或其他金属物放在电池上以免短路引 起触电或造成电池爆炸 D.请勿将电池正负极短接或反接 电池不宜个别更换，整体更换时应遵守电池供应商的指示，并由经授权的专业 人员完成。 注意UPS 散热孔的通风顺畅，平均每隔半年清洁一次侧板和风扇的通风孔处 的灰尘（清洁前请先断开市电及电池开关）。 故障排除 如果本设备需要检修，请先按以下步骤检查： UPS输入配线是否正确？ 所有过流保护断路器是否断开？ 输入电压是否符合规格要求？ 再参考产品使用手册中的“异常状态表”以及附录二的“灯号参照表”说明进行适 当处理：...
  • Page 55 异常状态表 问题 液晶显示或可能原因 处理方法 旁路下或逆变下过载 减小负载至额定值 检查输入配线是否掉线、输入电 市电异常 “故障”灯亮，间歇警报 压是否异常。 检查电池开关是否合上、电池配 电池未接 线是否接触良好。 UPS故障 “故障”灯亮，连续警报 电池耗损 请与山特客服中心联络 电池放电时间低于初次放电 时间1/3以下 充电器故障 LCD面板不显示字符 长按ESC键3秒，LCD复位。 若问题依然存在，请与山特客服中心联系：400-830-3938（手机）/800-830-3938 （固话），并务必提供以下信息： • UPS 型号、CTO 号、机器批号（S/N）； • 故障发生日期； • 完整的问题说明（包括LCD信息、指示灯显示、蜂鸣器鸣叫情况、电力情 况、负载容量等）。...

  • Page 56: 附录一 技术参数

    附 录 一 技 术 参 数 型号 3C3 PRO 20KS 3C3 PRO 30KS 3C3 PRO 40KS 3C3 PRO 60KS 3C3 PRO 80KS 60KVA/54KW 80KVA/72KW 额定容量 20KVA/18KW 30KVA/27KW 40KVA/36KW 输入方式 三相+零线+地线 42 - 72Hz 频率 ≥ 0.99 功率因数 输入 额定230/400Vac（220/380，240/415可选） 190/330 ~ 276/478Vac（-15%, +20%），100%负载下...
  • Page 57 技术参数指标 3C3 PRO 100KS 3C3 PRO 120KS 3C3 PRO 160KS 3C3 PRO 200KS 型号 200KVA/180KW 100KVA/90KW 120KVA/108KW 160KVA/144KW 额定容量 输入方式 三相+零线+地线 42 - 72Hz 频率 ≥ 0.99 功率因数 输入 额定230/400Vac（220/380，240/415可选） 190/330 ~ 276/478Vac（-15%, +20%），100%负载下 市电电压范围 116/201 ~ 276/478Vac（-50%, +20%），50%负载下 额定230/400Vac（220/380，240/415可选） 旁路电压范围...

  • Page 58: 附录二 灯号参照表

    附录二 灯号参照表 面板指示灯显示 序 工作状态 蜂鸣器 号 旁路灯 市电灯 逆变灯 电池灯 告警灯 市电模式 　 正常 　 　● 　● 　 　 告警 　 　● 　● 　 ● ★ 旁路模式 　 正常 ● 　 　 　 　 告警 ● 　 　 　 ●...

  • Page 59: 附录三 维修保证

    附 录 三 维 修 保 证 年免 本公司承诺：自购机之日起，为您提供三 费保修服务。 • 凭经销商有效证明保修； • 凭机器生产序号保修； 在保修期间造成运输费用，由用户承担。如机器发生故障，请就近与本公司服务网 点及经销商联系。 作为山特用户，您享有如下服务： • 三年保修（含从山特购买的电池）； • 2 4 小时服务热线（热线号码见箱体外盖警告标签）； • 全国联合保修； • 网上技术服务支持: • UPS保修期内提供免费上门维修服务。 发生以下情况，不在保修范围内： • 人为故障； • 超出保修期限； • 序列号更改或者丢失； • 因不可抗拒及外来原因引起的损坏或损失； • 未经授权许可，自行对UPS加以拆修、改装或附加其它配件而造成的故障； •...
  • Page 61 Thank you for choosing SANTAK products! Please adhere to the warnings and instructions specified in the manual and on the equipment, and keep the manual properly for future reference. Do not try to operate the equipment before reading all the safety information and operation...
  • Page 62 Copyright Notice SANTAK is committed to technological innovation as it continues to deliver better products and services to customers. We reserve the rights to modify and update product design, technical specifications and user manuals without further notice.
  • Page 63 UPS or the capacity of the battery. Prohibited Activities Having service personnel without authorization from SANTAK to open the UPS cabinet, which contains lethal voltages is not allowed. Unauthorized opening may cause an unsafe condition, and will void the warranty.
  • Page 64 To ensure safety and the best performance of your UPS, please choose from accessories recommended by SANTAK. A proper four-pole over-current circuit breaker shall be installed before connecting clients to your UPS to prevent electric shock by disconnecting all the input wiring.
  • Page 65 E. Disconnect the loads connected to the battery before removing terminals from the battery. Do not expose the battery to fire to avoid the risks of explosion that may result in personal injury. Non- professionals shall not open or disassemble the battery as electrolytes in the battery contain strong acid and other dangerous substances which may cause damage to skin and eyes.
  • Page 66 目录 Chapter 1 Introduction ..................1 1.1 Introduction ................1 1.2 Frequently used symbols............2 Chapter 2 Appearance Description..............3 2.1 Unpacking and Inspection ............3 2.2 UPS Cabinet Dimensions ............4 2.3 LCD Panel Instructions ............12 Chapter 3 Installation Instructions ..............13 3.1 Installation Notice ..............

  • Page 67: Chapter 1 Introduction

    Chapter 1 Introduction 1.1 Introduction The 3C3 PRO series are high-efficiency pure online UPS products with excellent performance that provide double conversion, and three-phase input and output. With perfect power source protection solutions, the 3C3 PRO effectively address multiple power source problems such as power outage, high-voltage AC and low voltage AC, voltage sag, damped oscillation, high voltage impulse, voltage surge, harmonic distortion, clutter interference and frequency variation, the 3C3 PRO series is widely applied for computers, communications devices and...

  • Page 68: Frequently Used Symbols

    1.2 Frequently used symbols The following symbols may appear in the manual or other occasions. You are suggested to understand the symbols and their meanings.

  • Page 69: Chapter 2 Appearance Description

    Chapter 2 Appearance Description 2.1 Unpacking and Inspection Unpack the package, the unit should contain the following items: 1) 1 UPS 2) Accessories, including User Manual, RoHS Certificate of Compliance and 2 door keys. Check to see if the UPS is damaged during delivery. In case of any damage or any component missing, please do not start the UPS and contact the carrier or dealer forwarder or distributor immediately.

  • Page 70: Ups Cabinet Dimensions

    2.2 UPS Cabinet Dimensions 3C3 PRO 20KS/30KS/40KS Cabinet Dimensions 755 [29.7] 350.0 [13.8] 755 [29.7] 755 [29.7] 350.0 [13.8] 350.0 [13.8] 805 [31.7] 805 [31.7] 805 [31.7] 后视图 前视图 右视图 FRONT VIEW 前视图 前视图 后视图 后视图 右视图 RIGHT VIEW 右视图 REAR VIEW 前面...
  • Page 71 3C3 PRO 60KS/80KS Cabinet Dimensions FRONT VIEW RIGHT VIEW REAR VIEW Front Front BOTTOM VIEW TOP VIEW...
  • Page 72 3C3 PRO 100KS Cabinet Dimensions FRONT VIEW RIGHT VIEW REAR VIEW BOTTOM VIEW TOP VIEW...
  • Page 73 3C3 PRO 120KS Cabinet Dimensions FRONT VIEW RIGHT VIEW REAR VIEW BOTTOM VIEW TOP VIEW...
  • Page 74 3C3 PRO 160KS/200KS Cabinet Dimensions FRONT VIEW RIGHT VIEW REAR VIEW TOP VIEW BOTTOM VIEW...
  • Page 75 Center of Gravity of 3C3 PRO 20KS/30KS/40KS 398.5 [15.7] 176.5 [6.9] 755 [29.7] 350.0 [13.8] 805 [31.7] FRONT VIEW RIGHT VIEW Center of Gravity of 3C3 PRO 60KS/80KS FRONT VIEW RIGHT VIEW...
  • Page 76 Center of Gravity of 3C3 PRO 100KS/120KS FRONT VIEW RIGHT VIEW...
  • Page 77 Center of Gravity of 3C3 PRO 160KS/200KS FRONT VIEW RIGHT VIEW...

  • Page 78: Lcd Panel Instructions

    2.3 LCD Panel Instructions The LCD panel is a human-machine interface providing information on the operating status of your UPS, including power-on, power-off, status display, fault alarm, and parameter setting. After your UPS is installed, all the operations can be performed with the LCD panel.

  • Page 79: Chapter 3 Installation Instructions

    Chapter 3 Installation Instructions 3.1 Installation Notice 1) The installation of Castle EX series products must be performed in compliance with the electrical code by professional personnel. 2) Install the UPS in a clean and stable environment that is free of vibration, dust, high humidity, flammable gas, and flammable liquid or caustic substance.

  • Page 80: Terminals

    UPS are dual feed. The UPS can be converted from single feed to dual feed or from dual feed to single feed. All operations should only be carried out by trained service personnel authorized by Santak. 3C3 PRO 20KS/30KS wiring connection: 1.Terminals:...
  • Page 81 3C3 PRO 40KS wiring connection:： 1. Terminals: UPS Output UPS Bypass Input Neutral (N) Phase A (L1) Phase C (L3) Phase B (L2) Phase B (L2) Phase A (L1) Phase C (L3) UPS AC Input Phase A (L1) Battery- Battery- Phase B (L2) Phase C (L3) Neutral (N)
  • Page 82 3C3 PRO 60KS/80KS wiring connection: 2. Terminals: UPS Bypass Input Phase A (L1) Battery+ Battery- Phase B (L2) Neutral (N) Phase C (L3) Grounding Terminals Phase A (L1) Phase A (L1) Phase B (L2) Phase B (L2) Phase C (L3) Phase C (L3) UPS Output UPS AC Input...
  • Page 83 3C3 PRO 100KS/120KS wiring connection: 3. Terminals: Neutral (N) Phase C (L3) UPS Bypass Input Phase B (L2) Phase A (L1) Grounding Grounding Terminals Terminals Phase A (L1) Neutral (N) Battery+ Phase B (L2) Phase C (L3) Battery- UPS Output UPS AC Input Phase B (L2) Phase C (L3)
  • Page 84 3C3 PRO 160KS/200KS wiring connection: 4. Terminals: UPS Output Battery- Neutral (N) Battery+ Phase A (L1) Phase B (L2) Phase C (L3) Grounding Grounding Terminals Terminals Neutral (N) Phase C (L3) Phase A (L1) Phase B (L2) UPS Bypass Input UPS AC Input Phase B (L2) Phase A (L1)

  • Page 85: Wiring Requirements And Protective Devices For 3C3 Pro Series

    3.4 Wiring requirements and protective devices for 3C3 PRO series External batteries of 3C3 PRO series UPS should be groups of battery packs with the same capacity, 20-80kVA, 28-36 block, default 32 block，the battery voltage should be within 336V-432V；100-200kVA, 36-40 block，default 40 block，the battery voltage should be within 432V-480V.The number and total capacity of the battery packs are at your option.
  • Page 86 Unit Cross- sections Rated Capacity refer to the IEC 62040-1 Input /Output Voltage Volts 400/400 400/400 400/400 400/400 AC Input Full Load Current (three-phase, Amps one neutral wire, one ground wire) 35×1 50×1 70×1 95×1 Wire Size (A\B\C\N wire size) 95×1 120×1 150×1...
  • Page 87 used to connect the UPS and the battery cabinet; the positive wire is red and negative wire black. The positive and negative battery wires, which must be of the same length and should not be longer than 40m. 3C3 PRO 20KS\30KS\40KS UPS External Power Source Terminals Tightening Terminals Screw Size...
  • Page 88 3C3 PRO 60KS\80KS UPS External Power Source Terminals Tightening Terminals Screw Size Torque Terminals Function Bus landing Function and Type Nm (lb in) Phase A M8 bolt mounting 15 (133) 50.24 mm²(M8) AC Mains Phase B M8 bolt mounting 15 (133) 50.24 mm²(M8) Input to Phase C...
  • Page 89 3C3 PRO 160KS\200KS UPS External Power Source Terminals Tightening Terminals Screw Size Torque Terminals Function Bus landing Function and Type Nm (lb in) Phase A M10 bolt mounting 24 (212) 78.540 mm²(M10) AC Mains Phase B M10 bolt mounting 24 (212) 78.540 mm²(M10) Input to Phase C...
  • Page 90 Recommended Input Circuit Breaker and Output Circuit Breaker Ratings Circuit Breaker Rating UPS Models Load 400Vac 80% -rated 3C3 PRO-20 100% -rated 80% -rated 3C3 PRO-30 100% -rated 80% -rated 3C3 PRO-40 100% -rated 80% -rated 115A 3C3 PRO-60 100% -rated 80% -rated 153A 3C3 PRO-80...
  • Page 91 Recommended Bypass Circuit Breaker and Bypass Fuse Ratings Circuit Breaker Fuse Parameters Rated Voltage/min 400Vac Rated Voltage/min 400Vac Tripp UPS 型号 Rated Current Current/Min I2T/Max characteristic 3C3 PRO-20 C or D 10200A 3C3 PRO-30 C or D 10200A 3C3 PRO-40 C or D 20400A 3C3 PRO-60...
  • Page 92 Recommended DC Circuit Breaker Ratings Rated Voltage 500Vdc 600Vdc Current Current UPS Model Load (32 block) (40 block) 80% -rated 3C3 PRO-20 100% -rated 80% -rated 3C3 PRO-30 100% -rated 80% -rated 126A 3C3 PRO-40 100% -rated 101A 80% -rated 189A 3C3 PRO-60 100% -rated...

  • Page 93: Parallel Installation

    3.5 Parallel Installation The 3C3 PRO Series support parallel installation. The parallel connection wires (optional) can be used to connect 2 to 4 UPS units in parallel to achieve power redundancy (N+X). The minimum clearance between two UPS units is 10cm. The input wiring requirements for paralleled UPS units are the same with those for single unit.
  • Page 94 Parallel machine wire connection drawing: 3C3 PRO 20KS/30KS/40KS UPS 3C3 PRO 60KS/80KS UPS...
  • Page 95 3C3 PRO 100KS/120KS UPS 3C3 PRO 160KS/200KS UPS...

  • Page 96: Steps Of Connecting Battery Cabinets To Ups

    3.6 Steps of connecting battery cabinets to UPS A proper over-current circuit breaker should be installed between the battery cabinet and the UPS. To choose the right circuit breakers, please refer to the tables in the above section. Make sure that the input and output terminals is non-electrified and the external battery sockets are power off.

  • Page 97: Chapter 4 Operation

    1) Turn on the "Input Switch", and the 2) Get to the main menu. UPS will start to check its functionality, The main menu will be displayed after 15 seconds of inactivity. SANTAK LOAD: BAT: 0 3C3 Pro 80 KVA UPS I/P VOLT: 226 225 226...
  • Page 98 3) Press the ▼ button for the following 4) Press the ▼ button for the following information. information. INPUT PARAMETER OUTPUT PARAMETER RN SN Vin: 224V 222V 224V Vout: 0 V 0 V Iin: 0 A Iout: 0 A 0 A FREQ: 50.0 Hz FREQ: 0.0 Hz 5) Press the ▼...
  • Page 99 7) Press the ▼ button for the following 8) Press the ▼ button for the following information. information. PF PARAMETER BATTERY PARAMETER Input PF: VBAT: Output PF: IBAT: +0.0 A Bypass PF: CAPACITY: BTR: 0 min 9) Press the ▼ button for the following 10) Press the ▼...
  • Page 100 11) Press the ▼ button for the following 12) Press the ▼ button for the following information. information. CSB APP: 3.00.0000 CSB BLD: 1.00.0001 UPM APP: 3.00.0000 UPM BLD: 1.10.0002 UPM PLD: 2.06.0000...
  • Page 101 4. Start-up and shut-down operations 1) Access the control interface. 2) Press the ENTER button. CONTROLS UPS CONTROLS   CONFIGURATION UPM CONTROLS HELP BATTERY CONTROLS 3) Select "Start-up". 4) Enter the password to access the home page. To Normal ...
  • Page 102 6) Confirm that you want to shut down 5) Select "Shut-down". the UPS. To Bypass CONFIRM Load Off Load Off  ECO Enable NO, CANCEL YES, CONFIRM  The 3C3 PRO series can start and operate with battery in the absence of AC mains supply, with a panel display similar to that in the case of AC supply.
  • Page 103 5. Enter the start-up password to access the Settings page to configure the following settings: 1) Press the ▼ button and select 2) User/Service password setting page "Settings". Access the User Setting page; Enter the service password To access the Service Personnel setting page .
  • Page 104 6. Inquiry 1) You can access the Inquiry page by 2) Inquiry page. entering the start-up password. CONTROLS HOTLINE  CONFIGURATION MAINTAIN HELP ALARMS  HISTORY LOG 3) Hot-line and dealer Telephone Number inquiry page (for China market only). SERVICE HOTLINE 8008303938 4008303938 SERVICE CONTACT...

  • Page 105: Operations Of Ups In Parallel Connection

    4.2 Operations of UPS in Parallel Connection 1) Enter the user password or service password. USER KEY: **** SERVICE KEY: ****  2) Access the UPS Parallel Connection 3) UPS Parallel Connection Parameter Setting page. Setting page. Bypass NUM of UPS: ...

  • Page 106: Chapter 5 Communications Interface

    Chapter 5 Communications Interface The 3C3 PRO series provide Expansion Slot, Parallel (RJ45) and REPO as well as special communication tools used by SANTAK service engineer or technical personnel authorized by SANTAK. 3C3 PRO 20KS/30KS/40KS Mini-Slot Communications Bay 1 Mini-Slot Communications Bay 1...
  • Page 107 3C3 PRO 100KS/120KS Building Alarm Ports Mini-Slot Communications Bay 1 REPO Terminal Pull chain Terminals Parallel CAN Input (RJ45) Mini-Slot Communications Bay 2 Parallel CAN Output (RJ45) 3C3 PRO 160KS/200KS Mini-Slot Communications Bay 1 Building Alarm Ports REPO Terminal Pull chain Terminals Parallel CAN Input (RJ45) Parallel CAN Output...
  • Page 108 UPS port through LCD. If you have any questions on the use of the above communications terminals, please call SANTAK's local distributors or email to santak_int@eaton.com. Pull Chain Terminals： 1. Pull Chain+ 2.
  • Page 109 Ensure that each UPS static bypass is fed from a single common source, as is an external bypass switch if installed. If each UPS is fed with a separate rectifier source, please consult Santak for advice on compatibility. UPS paralleling wiring diagram – without parallel tie cabinet...
  • Page 110 UPS paralleling wiring diagram – with parallel tie cabinet TERMINATING TERMINATING JUMPER JUMPER RJ-45 CABLE RJ-45 CABLE RJ-45 CABLE CAN BUS CAN BUS CAN BUS CAN BUS UPS 1 UPS 2 UPS 3 UPS 4 BUILDING PULLCHAIN BUILDING PULLCHAIN BUILDING PULLCHAIN BUILDING PULLCHAIN...

  • Page 111: Chapter 6 Optional Accessories

    Chapter 6 Optional Accessories 6.1 Dustproof Filter Dustproof filter is an standard accessory specially designed for the 3C3 PRO series to provide further protection for the front side of the UPS in environments where there is heavy dust (dust diameter no less than 1.0mm, especially metallic and metalloid dust).

  • Page 112: Temperature Sensor

    6.2 Temperature Sensor For battery with short lifetime and being sensitive to temperature, the temperature sensor can be used to detect the temperature change, enable the temperature compensation function of charge voltage, the battery charge voltage will be adjusted automatically to prolong the lifetime of the battery. 6.3 Single Power Input The 3C3 PRO Series 20-80kVA models can be used to change the standard dual power input to a single power input via the supplied power jumper according to...

  • Page 113: Chapter 7 Transportation, Maintenance And Troubleshooting

    Chapter 7 Transportation, Maintenance and Troubleshooting Transporting the UPS Prepare for transporting the UPS according to the following steps: Note: Special equipment, such as a forklift, is needed for loading and unloading due to the heavy weight of the UPS. Turn off...
  • Page 114 Charger fault initial discharging time LCD panel has no Long press ESC 3S,LCD display replacement. If the problem persists, please contact SANTAK local distributors or email to santak_int@eaton.com, and provide the following information: • MODEL and SERIAL NO of the UPS；...
  • Page 115 • The date when the problem arose. • A complete description of the problem (including indications from the LCD panel, LED indicators, horns, and power condition and load capacity).

  • Page 120: Appendix Ii Reference Table Of Led Indicators

    If there is no LED status in the table above be found in your equipment, please contact authorized distributors or email to santak_int@eaton.com. • ndicator light is on • he working cycle of buzzer is 3s: ringing 0.5s and being silent for 2.5s. For more specific failure information, please contact SANTAK service representative.

  • Page 121: Appendix Iii Warranty

    For repair or replacement of the warranted items, please provide Valid certification by an authorized distributor; • The serial number of your product. In case of product failures, please call local distributors or email to santak_int@eaton.com. SANTAK's customers are entitled to the following services: • Two-year warranty; •...
