- 1 - DESCRIZIONE E SPECIFICHE TECNICHE

1.1 Elementi di comando e collegamenti

USE ONLY WITH A 250V FUSE
1 2
1. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(220-240V 50/60 Hz) tramite il cavo
rete in dotazione. Sotto la spina si
trova il portafusibile.
2. INTERRUTTORE POWER
3. INTERRUTTORE
MANUALE
4. POTENzIOMETRO VOLUME
5. CONNETTORE per comando wireless.
6. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +;
7. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +;
8. DIP-switch [1-9], per impostare gli
indirizzi delle unità.
9. SCARICO vasca.
10. MANIGLIA per il trasporto.
11. RUOTE per la produzione di bolle.
12. VASCA deposito liquido.
13. VENTOLE per diffusione bolle.
14. RUOTE per il trasporto.
3 4 5 6 7
DI ATTIVAzIONE
VXBUBBLE
8 9
Pannello posteriore
10 11

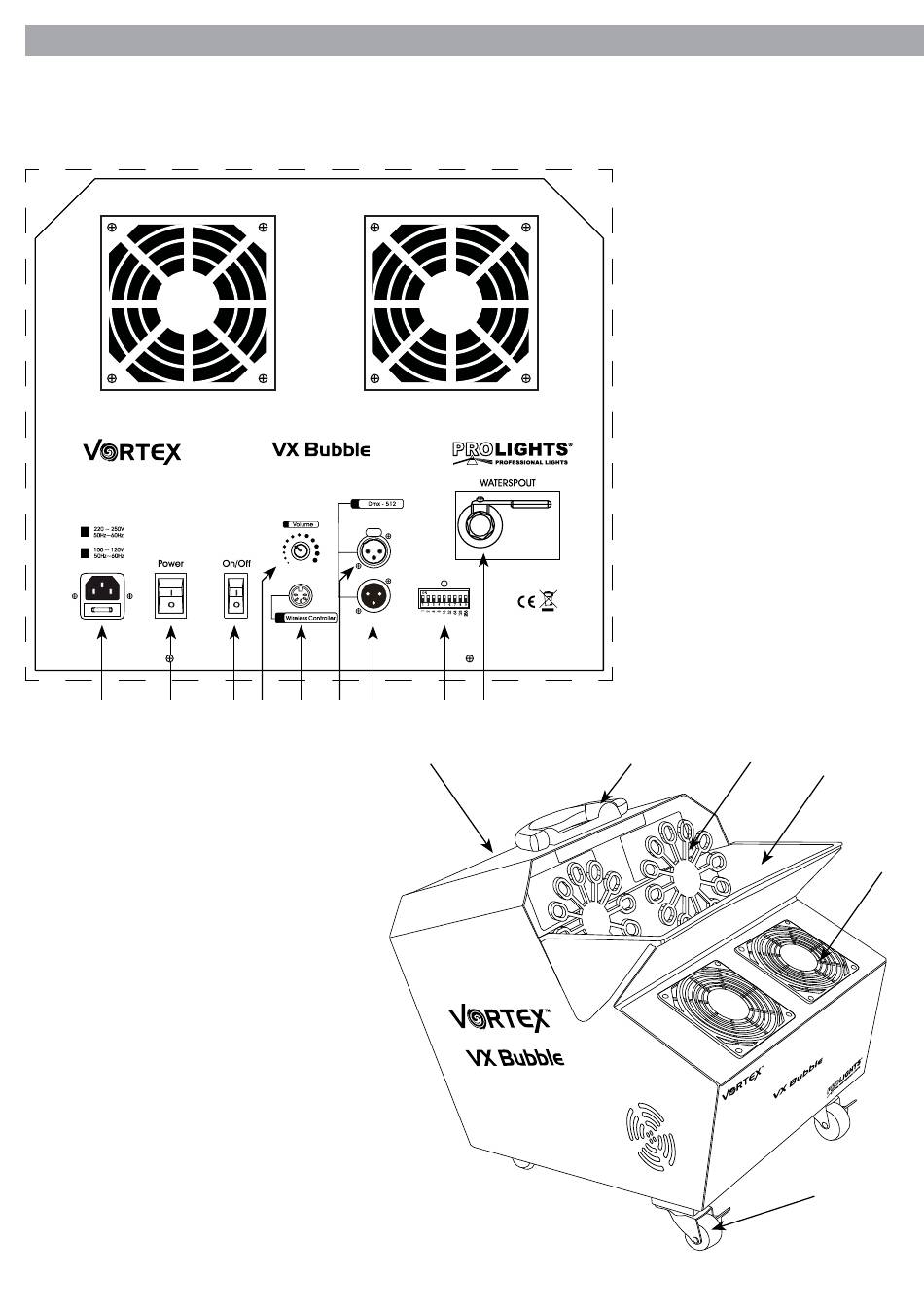

Fig.1
12
13
14
