2.7 Indirizzamento DMX

Per poter comandare la VXBUBBLE con un'unità di controllo DMX, occorre impostare l'indirizzo di start DMX
per il primo canale DMX. Se, per esempio, sull'unità di comando è previsto l'indirizzo 33 per comandare la
funzione del primo canale DMX, si deve impostare sulla VXBUBBLE l'indirizzo di start 33. Le altre funzioni
del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo
33 di start:
Numero Indirizzo di
canali DMX start (esempio)
1 33
Numero switch

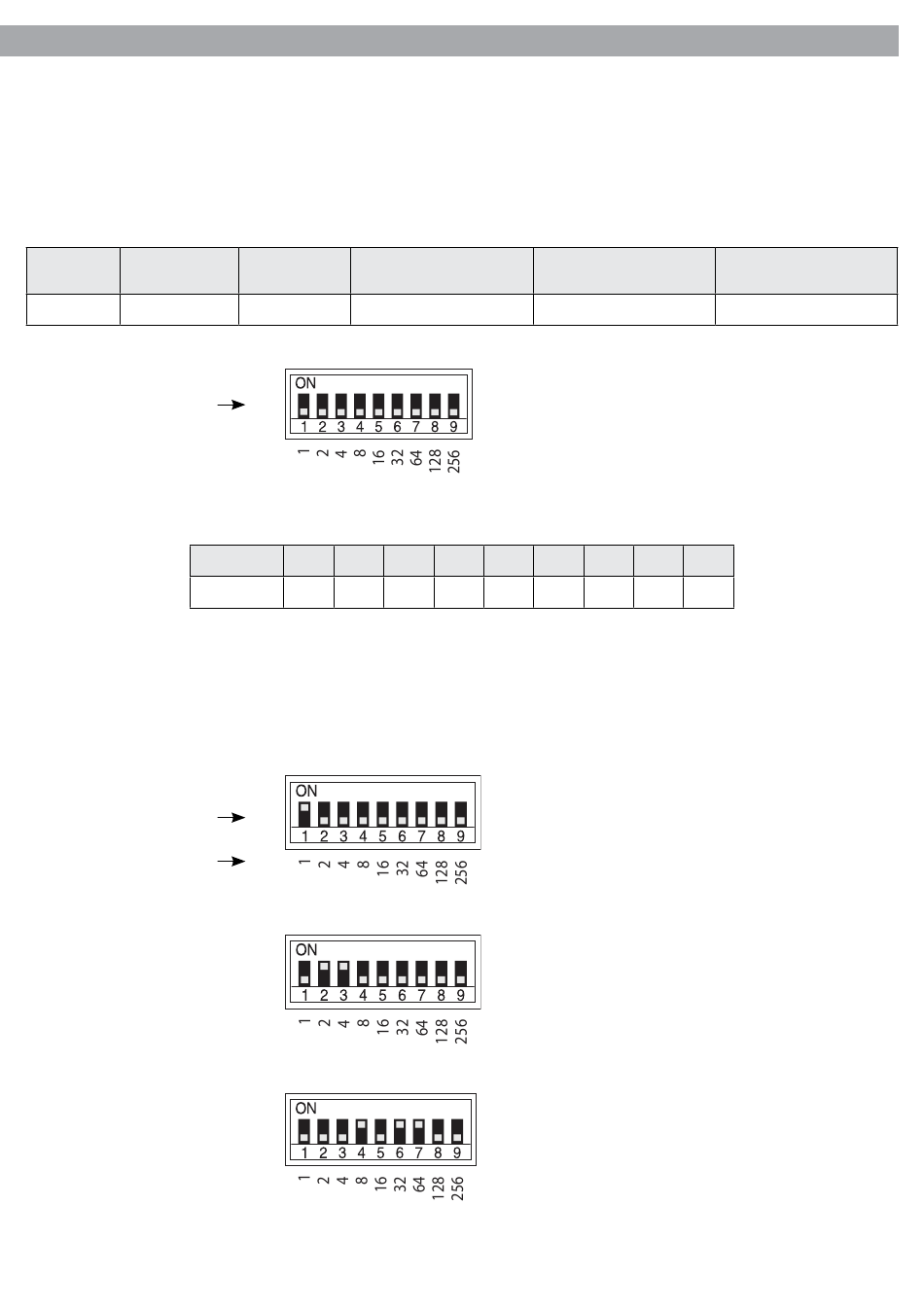

Gli interruttori DIP ed i valori DMX hanno la seguente relazione
L'indirizzo di start viene impostato come numero binario per mezzo dei DIP-switch n° 1 - 9. Quindi, risulta
dall'addizione dei valori dei DIP-switches posizionati su ON.
Esempi per gli indirizzi 1, 6 e 104:
Numero switch
Valore
Il modo più semplice è quello di partire sempre dal massimo valore possibile aggiungendo i valori minori
fino a raggiungere, come somma, l'indirizzo di start.
Indirizzo DMX Prossimo indirizzo di start
occupati possibile per unità n°1
33
Dip Switch 1 2
1 2
DMX Value
VXBUBBLE
Prossimo indirizzo di start
possibile per unità n°2
34
*
[ ]
3 4 5 6
4 8 16 32
*
[ ]
Indirizzo di start 1: switch n° 1 su ON
*
[ ]
Indirizzo di start 6: switch n° 2 e 3 su ON
*
[ ]
Indirizzo di start 104: switch n° 4 , 6 e 7 su ON
Prossimo indirizzo di start
possibile per unità n°3
35
7 8 9
64 128 256
11
