ProLights VIRTUALDRAPE User Manual

Rgb led curtain
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
VIRTUALDRAPE
RGB LED CURTAIN
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VIRTUALDRAPE and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights VIRTUALDRAPE

Summary of Contents for ProLights VIRTUALDRAPE

  • Page 1 VIRTUALDRAPE RGB LED CURTAIN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 5 Modalità musicale 3. 6 Modalità DMX 3. 7 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia unità 4. 2 Sostituzione fusibile Certificato di garanzia Contenuto dell'imballo: • VIRTUALDRAPE • Controller • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    VIRTUALDRAPE ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    VIRTUALDRAPE INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

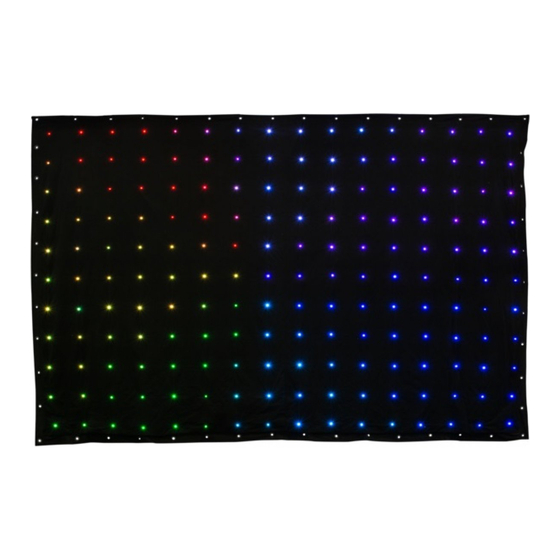

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE VIRTUALDRAPE è una quinta LED per la costruzione di fondali luminosi interattivi. VIRTUALDRAPE è rea- lizzata in tessuto nero ignifugo con 176 LED SMD RGB/FullColor, in formato 300x200cm con montaggio modulare. L’alimentazione ed il controllo avvengono tramite l’elettronica esterna (inclusa), offrendo diver- se modalità...

  • Page 7: Elementi Di Comando E Di Collegamento

    VIRTUALDRAPE 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI MENU DOWN ENTER LED CURTAIN DMX IN DMX OUT POWER IN VIRTUALDRAPE Pannello Posteriore Fig.1...
  • Page 8 VIRTUALDRAPE 1. PANNELLO DI CONTROLLO con display e 4 5. DMX IN (XLR a 3 poli): pulsanti per accesso e gestione delle diverse 1 = massa, 2 = DMX -, 3 = DMX + funzioni 6. DMX OUT (XLR a 3 poli): 2.

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Per il fissaggio della VIRTUALDRAPE occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità sufficiente e supportare almeno 10 volte il peso della tenda. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

  • Page 10: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere la VIRTUALDRAPE procedere come segue: • Collegare la VIRTUALDRAPE al controller attraverso il cavo di segnale a 5 pin presente sul retro di ogni tenda. • Collegare il cavo di alimentazione al controller.

  • Page 11: Impostazione Base

    VIRTUALDRAPE 3.2 IMPOSTAZIONE BASE La VIRTUALDRAPE dispone di un display LCD e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). DOWN MENU ENTER MENU DOWN ENTER Per scorrere attraverso Per attivare una funzione Per disattivare una funzione...

  • Page 12: Struttura Menu

    VIRTUALDRAPE 3.3 STRUTTURA MENU DEL CONTROLLER MENU ð Automatic Yes/No ð Sound Yes/No ð ð DMX512 Yes/No Address (001 - 512) ð Speed 1 - 9 ð ð Program Program 1 (Falling Horizontal Line) Yes/No ð Program 2 (Single Arrow, Up - Down) Yes/No ð...

  • Page 13: Modalità Automatica

    • Premere il tasto MENU per uscire dal menu d’impostazione. 3.5 MODALITÀ MUSICALE Nella modalità musicale la VIRTUALDRAPE può essere comandata tramite la musica. In presenza di segnale musicale, con un determinato ritmo nei bassi e con volume sufficiente, si comanda la velocità nonché il cambio di colore.

  • Page 14: Canali Dmx

    VIRTUALDRAPE 3.7 CANALI DMX 8 CANALI MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch DIMMER Crisscross 176 - 191 No Function 000 - 007 X-Factor 192 - 207 0~100% 008 - 255 Double Diamond Squeeze 208 - 223...

  • Page 15: Manutenzione

    VIRTUALDRAPE - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA UNITÀ • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamen- te e non dovrebbero essere corrose.
  • Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 17 3. 4 Automatic mode 3. 5 Music mode 3. 6 DMX configuration 3. 7 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement Warranty Packing content • VIRTUALDRAPE • Controller • Power cable • User manual...

  • Page 18: General Instructions

    VIRTUALDRAPE WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    VIRTUALDRAPE GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

    Power supply and control driver are built inside an external box (included) which allows to set the DMX address, and run a wide range of Auto-show, Sound-show or static pattern. VIRTUALDRAPE is an innovative scenographic solution, matching a wide range of applications as stages, clubs, wedding ceri- monies, showroom and conference.

  • Page 21: Operating Elements And Connections

    VIRTUALDRAPE 1.3 OPERATING ELEMENTS AND CONNECTIONS MENU DOWN ENTER LED CURTAIN DMX IN DMX OUT POWER IN VIRTUALDRAPE Rear Panel Fig.1...
  • Page 22 VIRTUALDRAPE 1. CONTROL PANEL with display and 4 button 5. DMX IN (3-pole XLR): used to access the control panel functions 1 = ground, 2 = DMX -, 3 = DMX + and manage them. 6. DMX OUT (3-pole XLR): 2.

  • Page 23: Installation

    • Unfold the VIRTUALDRAPE on a flat surface. • Lift and hang up the VIRTUALDRAPE on a structure/truss through the use of special clamps, sliding inside the rings present on the entire perimeter of the LED curtain.

  • Page 24: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the VIRTUALDRAPE proceed as follows: • Connect the controller to VIRTUALDRAPE through the 5-pin signal cable that is on the back of each LED curtain. • Connect the power cable to the controller.

  • Page 25: Basic

    VIRTUALDRAPE 3.2 BASIC Access control panel functions using the four panel buttons located directly underneath the LCD display (fig.4). DOWN MENU ENTER MENU DOWN ENTER Navigates through the Activate a function (select Yes) Disable a function (select Used to access the current...

  • Page 26: Menu Structure

    VIRTUALDRAPE 3.3 MENU STRUCTURE MENU ð Automatic Yes/No ð Sound Yes/No ð ð DMX512 Yes/No Address (001 - 512) ð Speed 1 - 9 ð ð Program Program 1 (Falling Horizontal Line) Yes/No ð Program 2 (Single Arrow, Up - Down) Yes/No ð...

  • Page 27: Automatic Mode

    3.5 MUSIC MODE In music mode, the VIRTUALDRAPE can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance of the sound source.

  • Page 28: Dmx Control

    VIRTUALDRAPE 3.7 DMX CONTROL 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch DIMMER Crisscross 176 - 191 No Function 000 - 007 X-Factor 192 - 207 0~100% 008 - 255 Double Diamond Squeeze 208 - 223...

  • Page 29: Maintenance

    VIRTUALDRAPE - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
