SUNBLAST3500MAX
LED STROBE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SUNBLAST3500MAX and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights SUNBLAST3500MAX

Summary of Contents for ProLights SUNBLAST3500MAX

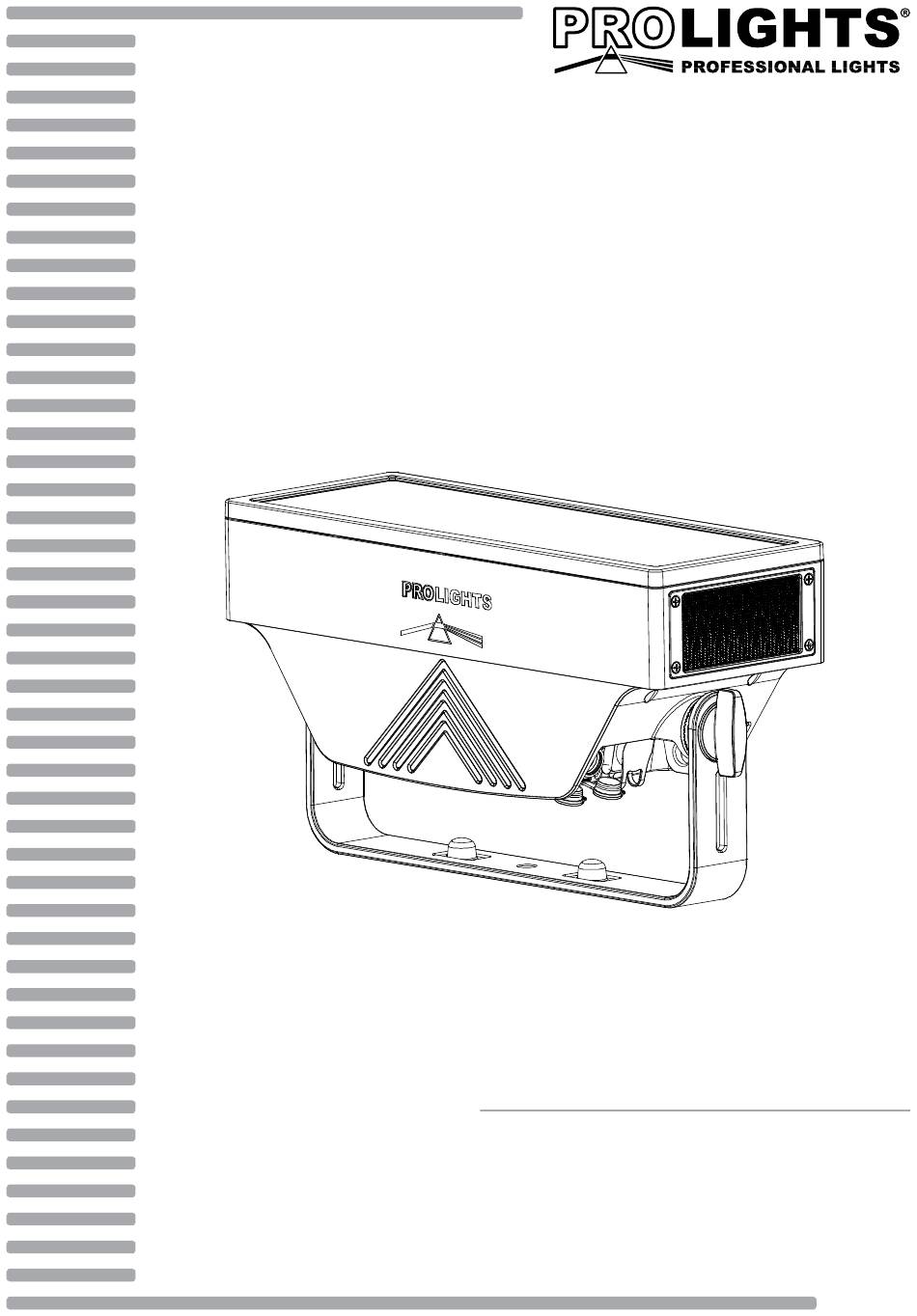

  • Page 1 SUNBLAST3500MAX LED STROBE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 11 Costruzione del terminatore DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi • SUNBLAST3500MAX Contenuto dell'imballo: • Staffa di fissaggio • Staffa di supporto da pavimento • Manuale utente...

  • Page 4: Sicurezza

    SUNBLAST3500MAX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    SUNBLAST3500MAX - 1 - INTRODUZIONE 1.1 DESCRIZIONE SunBLAST LED is an exceptionally powerful IP65 graphic strobe, blinder and flood. Available in White or Full Colour versions, and designed to deliver simply staggering light levels, this versatile fixture can provi- de an unbelievable punch over a huge area.
  • Page 6 SUNBLAST3500MAX ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Potenza assorbita (a 230V): Strobe 1850W (peak) - Static 633W • Output (a 230V): 2 unità connesse in serie CARATTERISTICHE FISICHE • Connessioni di segnale: 5p in/out, RJ45 in/out • Connessioni di alimentazione: Seetronic Powerkon True IP65 in/out •...

  • Page 7: Elementi Di Comando E Di Collegamento

    SUNBLAST3500MAX 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. BARRA LED 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio 3. STAFFA DI MONTAGGIO 4. PANNELLO DI CONTROLLO con display LCD e 4 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il SUNBLAST3500MAX può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il SUNBLAST3500MAX dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4).

  • Page 10: Struttura Menu

    SUNBLAST3500MAX 3.3 STRUTTURA MENU MENU ð ð CONNECT DMX Address Value (1-512) ð DMX Mode BASIC Static Strobe Pixels ð PIXELS 1 PX 2 PX 3 PX 12 PX 48 PX ð ADVANCED Advanced 1 Advanced 2 Advanced 3 ð...
  • Page 11 SUNBLAST3500MAX ð ð ð STAND ALONE Play Master Master/Slave ð Slave ð Sequence Show 1 ð Show 2 Speed 1-100; ð Show 3 Foreground 1-100; …… Background …… 1-100; Show 16 Show 17 Show 18 ð Static White (000 - 255)

  • Page 12: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. CONFIGURAZIONI CANALI DMX SUNBLAST3500MAX dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 13: Canali Dmx

    SUNBLAST3500MAX ... . DMX512 Controller Fig.5 - Esempio di configurazione a 19 canali DMX 3.5 CANALI DMX BASIC - STATIC BASIC PIXEL MODE MODE FUNCTION FUNCTION Value 1 Ch Value...
  • Page 14 SUNBLAST3500MAX PIXELS PIXELS PIXELS PIXELS MODE MODE FUNCTION FUNCTION CHANNEL CHANNEL Value Value Ch48 DIMMER PIXEL 13 WHITE Blackout 000 - 005 0~100% 000 - 255 Min to Max 006 - 255 PIXEL 14 WHITE FLASH DURATION 0~100% 000 - 255...
  • Page 15 SUNBLAST3500MAX ADVANCED ADVANCED 1 ADVANCED ADVANCED 1 FUNCTION FUNCTION CHANNEL CHANNEL Value Value FX SPEED FLASH DIMMER Static indexing 000 - 050 Strobe dimmer 000 - 255 From slow to fast 051 - 255 FLASH STROBE DIMMER No flash/Closed 000 - 030...
  • Page 16 SUNBLAST3500MAX ADVANCED ADVANCED 2 ADVANCED ADVANCED 2 FUNCTION CHANNEL FUNCTION CHANNEL Value Value FLASH DIMMER PIXEL 1 WHITE Strobe dimmer 000 - 255 0~100% 000 - 255 FLASH STROBE No flash/Closed 000 - 030 PIXEL 2 WHITE Strobe slow to fast...
  • Page 17 SUNBLAST3500MAX ADVANCED ADVANCED 3 ADVANCED ADVANCED 3 FUNCTION CHANNEL CHANNEL Value BAS FUNCTION FUNCTION Value LAYER1 FX FLASH DIMMER LAYER2 DIMMER FX 21 116 - 120 Strobe dimmer Strobe dimmer 000 - 255 FX 22 121 - 125 FLASH STROBE...

  • Page 18: Impostazioni

    SUNBLAST3500MAX ETHERNET Per le impostazioni ArtNet da attribuire all’unità far riferimento alla seguente sezione del menu. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per accedere al menu successivo Ethernet con il tasto UP/DOWN, quindi premere il tasto ENTER.

  • Page 19: Fixture

    SUNBLAST3500MAX FIXTURE Dimmer Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 20: Operazioni In Modalità Automatica

    SUNBLAST3500MAX 3.9 OPERAZIONI IN MODALITÀ AUTOMATICA L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Stand Alone, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 21: Collegamenti Della Linea Dmx

    SUNBLAST3500MAX 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 22: Manutenzione

    SUNBLAST3500MAX - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 23: Risoluzione Dei Problemi

    SUNBLAST3500MAX 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 24 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 25 3. 10 Connection of the DMX line 3. 11 Construction of the DMX termination 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting • SUNBLAST3500MAX Packing content • Mount bracket • hanging bracket for floor • User manual...

  • Page 26: General Instructions

    SUNBLAST3500MAX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 27: Introduction

    SUNBLAST3500MAX - 1 - INTRODUCTION 1.1 DESCRIPTION SunBLAST LED is an exceptionally powerful IP65 graphic strobe, blinder and flood. Available in White or Full Colour versions, and designed to deliver simply staggering light levels, this versatile fixture can pro- vide an unbelievable punch over a huge area.
  • Page 28 SUNBLAST3500MAX ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V): Strobe 1850W (peak) - Static 633W • Output (at 230V): 2 units on a single power line PHYSICAL • Signal Connection: 5p in/out, RJ45 in/out • Power Connection: Seetronic Powerkon True IP65 in/out •...

  • Page 29: Operating Elements And Connections

    SUNBLAST3500MAX 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. LED BAR 2. LOCKING KNOB mounting bracket 3. MOUNTING BRACKET 4. CONTROL PANEL with LCD display and 4 button used to access the control panel functions and manage them. 5. AIR OPENING 6. EtherCON connector Signal IN/ 7.

  • Page 30: Installation

    SUNBLAST3500MAX - 2 - INSTALLATION 2.1 MOUNTING The may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 31: Functions And Settings

    3.2 BASIC The SUNBLAST3500MAX has a LCD display and 5 button used to access the control panel functions and manage them (fig.4).

  • Page 32: Menu Structure

    SUNBLAST3500MAX 3.3 MENU STRUCTURE MENU ð ð CONNECT DMX Address Value (1-512) ð DMX Mode BASIC Static Strobe Pixels ð PIXELS 1 PX 2 PX 3 PX 12 PX 48 PX ð ADVANCED Advanced 1 Advanced 2 Advanced 3 ð...
  • Page 33 SUNBLAST3500MAX ð ð ð STAND ALONE Play Master Master/Slave ð Slave ð Sequence Show 1 ð Show 2 Speed 1-100; ð Show 3 Foreground 1-100; …… Background …… 1-100; Show 16 Show 17 Show 18 ð Static White (000 - 255)

  • Page 34: Linking

    DMX channel. If e. g. address 33 on the controller is provided for controlling the func- tion of the first DMX channel, adjust the start address 33 on the SUNBLAST3500MAX. The other functions of the light effect panel are then automatically assigned to the following addresses.

  • Page 35: Dmx Control

    SUNBLAST3500MAX DMX Address: 33 DMX Address: 53 DMX Address: 72 DMX Address: 91 ... . DMX512 Controller Fig.5 - Example 19 DMX channels configuration 3.5 DMX CONTROL BASIC - STATIC...
  • Page 36 SUNBLAST3500MAX PIXELS PIXELS PIXELS PIXELS MODE MODE FUNCTION FUNCTION CHANNEL CHANNEL Value Value Ch48 DIMMER PIXEL 13 WHITE Blackout 000 - 005 0~100% 000 - 255 Min to Max 006 - 255 PIXEL 14 WHITE FLASH DURATION 0~100% 000 - 255...
  • Page 37 SUNBLAST3500MAX ADVANCED ADVANCED 1 ADVANCED ADVANCED 1 FUNCTION FUNCTION CHANNEL CHANNEL Value Value FX SPEED FLASH DIMMER Static indexing 000 - 050 Strobe dimmer 000 - 255 From slow to fast 051 - 255 FLASH STROBE DIMMER No flash/Closed 000 - 030...
  • Page 38 SUNBLAST3500MAX ADVANCED ADVANCED 2 ADVANCED ADVANCED 2 FUNCTION CHANNEL FUNCTION CHANNEL Value Value FLASH DIMMER PIXEL 1 WHITE Strobe dimmer 000 - 255 0~100% 000 - 255 FLASH STROBE No flash/Closed 000 - 030 PIXEL 2 WHITE Strobe slow to fast...
  • Page 39 SUNBLAST3500MAX ADVANCED ADVANCED 3 ADVANCED ADVANCED 3 FUNCTION CHANNEL CHANNEL Value BAS FUNCTION FUNCTION Value LAYER1 FX FLASH DIMMER LAYER2 DIMMER FX 21 116 - 120 Strobe dimmer Strobe dimmer 000 - 255 FX 22 121 - 125 FLASH STROBE...

  • Page 40: Ethernet

    SUNBLAST3500MAX ETHERNET To enable Artnet mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu Ethernet.

  • Page 41: Lamp Settings

    SUNBLAST3500MAX Off - The brightness increase is linear. Dimmer 1 - Light intensity control is finer at low level and coarse at high levels. Dimmer 2 - Light intensity control is finer at high level and coarse at low levels.

  • Page 42: Sequence

    SUNBLAST3500MAX • Press the UP/DOWN button to scroll through the menu, and select Master/Slave, and press ENTER to confirm. • Press the UP/DOWN button to select the different modes of operation Master, Slave, and then press the ENTER button to confirm your choice.

  • Page 43: Connection Of The Dmx Line

    SUNBLAST3500MAX 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 44: Maintenance

    SUNBLAST3500MAX - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 45: Troubleshooting

    SUNBLAST3500MAX 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 48 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
