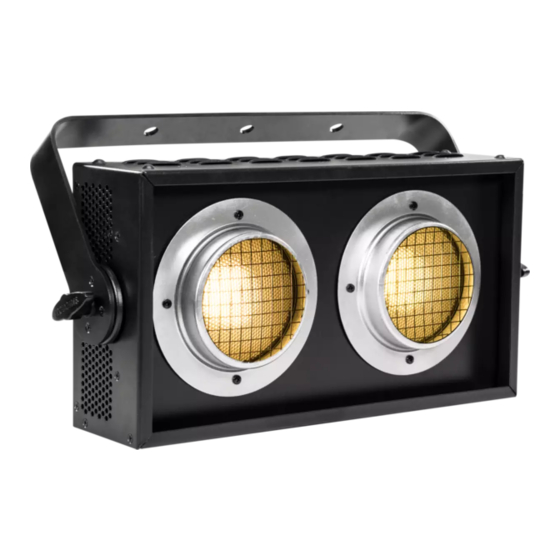

ProLights SUNRISE2 User Manual

Blined with led source
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SUNRISE2
BLiNdER wiTh LEd SoURcE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SUNRISE2 and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights SUNRISE2

Summary of Contents for ProLights SUNRISE2

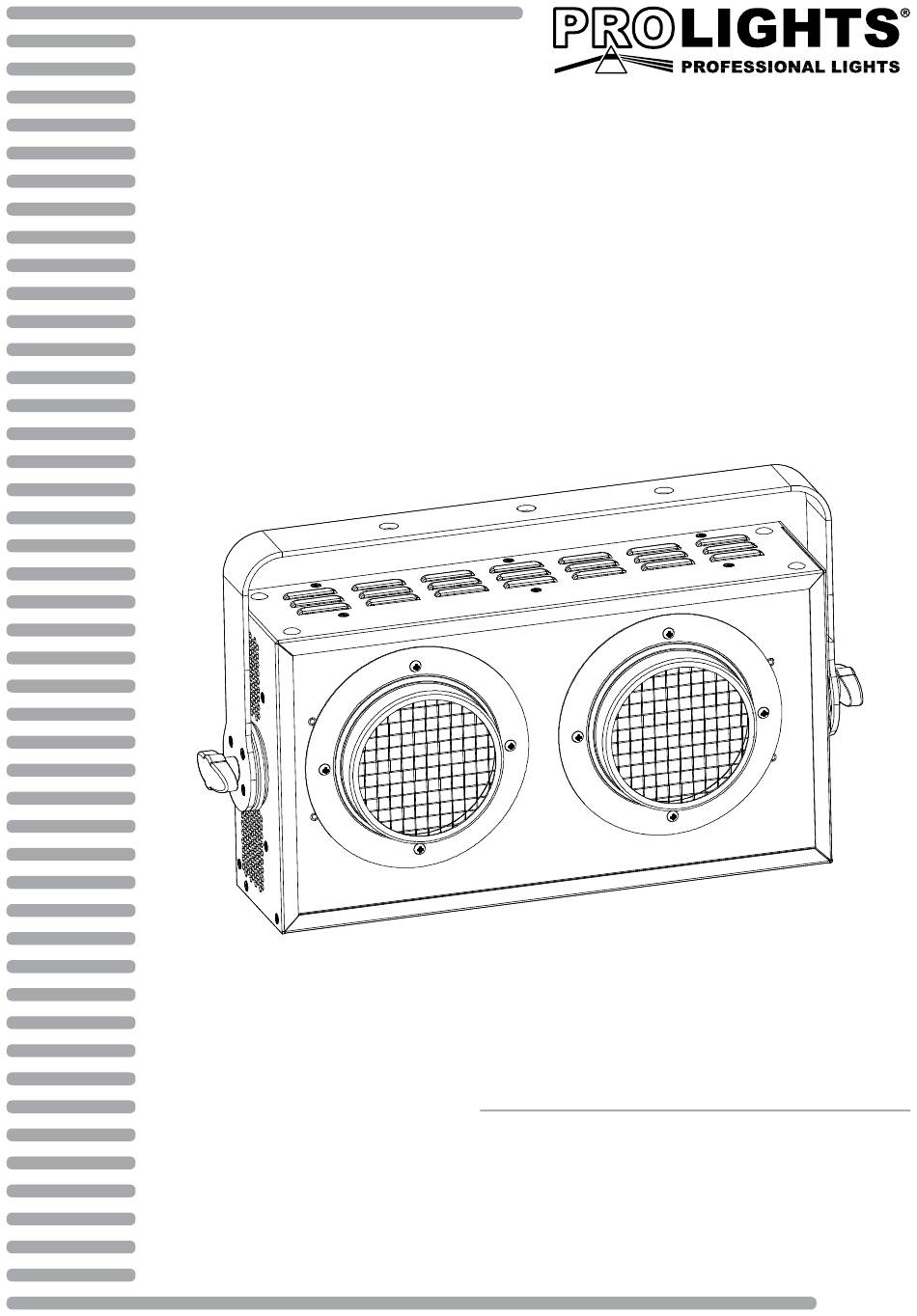

  • Page 1 SUNRISE2 BLiNdER wiTh LEd SoURcE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 14 Informazioni sul dispositivo 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • SUNRISE2 Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    SUNRiSE2 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    SUNRiSE2 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE E SPECIFICHE TECNICHE SUNRISE2 è il primo Blinder con sorgente LED che eguaglia in luminosità i tradizionali proiettori basati con lampade da 2x650W DWE alogene, utilizzati nella maggior parte degli eventi. SUNRISE2 è equipag- giato con 2x100W LED COB 3200K ad alto indice CRI (>80) ed un gruppo ottico in vetro, in grado di...

  • Page 7: Elementi Di Comando E Di Collegamento

    SUNRiSE2 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.1 - Pannello posteriore 1. STAFFA DI MONTAGGIO 8. DMX OUT (XLR a 3 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di 1= massa, 2 = DMX -, 3 = DMX + montaggio.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il SUNRISE2 può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il SUNRISE2, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

  • Page 10: Struttura Menu

    SUNRiSE2 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed Default: Auto 1 < Auto 0 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 >...

  • Page 11: Modalità Autoshow

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX del SUNRISE2 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13.

  • Page 12: Collegamento

    3.8 CONFIGURAZIONE CANALI DMX Il SUNRISE2 dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare DMX CHANNEL, quindi premere il tasto ENTER.

  • Page 13: Collegamenti Della Linea Dmx

    SUNRiSE2 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 14: Canali Dmx

    SUNRiSE2 3.12 CANALI DMX 7 CANALI 2 CANALI MODE MODE FUNCTION FUNCTION Value Value 7 Ch 2 Ch DIMMER WHITE 1 0~100% 000 - 255 0~100% 000 - 255 WHITE 1 WHITE 2 0~100% 000 - 255 0~100% 000 - 255...

  • Page 15: Funzioni Dispositivo

    SUNRiSE2 3.13 FUNZIONI DISPOSITIVO Per il SUNRISE2 è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare DIM MODE, quindi premere il tasto ENTER.
  • Page 16 SUNRiSE2 • Il display indicherà le ore di funzionamento. • Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im- postazione. Version Permette di visualizzare la versione firmware del proiettore. • Premere il tasto MENU ripetutamente fino a quando sul display non compare INFORMATION.

  • Page 17: Manutenzione

    SUNRiSE2 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 3. 12 DMX control 3. 13 Fixture settings 3. 14 Fixture information 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting Warranty Packing content • SUNRISE2 • Mount bracket • Power cable • User manual...

  • Page 20: General Instructions

    SUNRiSE2 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    SUNRiSE2 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

    The electronic SUNRISE2 also offers many other key-point such as the option to control each LED inde- pendently in pixel2pixel and can be taken advantage of a dedicated channel to the strobe, in addition to the selection of different dimmer curves.

  • Page 23: Operating Elements And Connections

    SUNRiSE2 1.2 OPERATING ELEMENTS AND CONNECTIONS Fig.1 - Rear panel 1. MOUNTING BRACKET 8. DMX OUT (3-pole XLR): 2. LOCKING KNOB for the mounting bracket 1= ground, 2 = DMX -, 3 = DMX + 3. VENTILATION OPENINGS: the openings let the 9.

  • Page 24: Installation

    2.1 MOUNTING SUNRISE2 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    SUNRiSE2 - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 26: Menu Structure

    SUNRiSE2 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed Default: Auto 1 < Auto 0 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 >...

  • Page 27: Auto Show Mode

    SUNRiSE2 Fan Mode Fan Mode Default: Auto < Auto > < Auto > < High > 10 Temperature < 33 C > 11 LED Frequency LED Frequency Default: 1200 Hz < 1200 Hz > < 600 Hz > < 1200 Hz >...

  • Page 28: Dmx Configuration

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the SUNRISE2 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the SUNRISE2.

  • Page 29: Connection Of The Dmx Line

    SUNRiSE2 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    SUNRiSE2 3.12 DMX CONTROL 7 CHANNELS 2 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 7 Ch 2 Ch DIMMER WHITE 1 0~100% 000 - 255 0~100% 000 - 255 WHITE 1 WHITE 2 0~100% 000 - 255 0~100% 000 - 255...

  • Page 31: Fixture Settings

    SUNRiSE2 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows DIM MODE, and press the button ENTER to confirm.
  • Page 32 SUNRiSE2 • Press the MENU button to go back or to meet the waiting time to exit from the setup menu auto- matically Version Show the fixture firmware version. • Press the button MENU so many times until shows INFORMATION • Select through the button UP/DOWN the VERSION menu voice.

  • Page 33: Maintenance

    SUNRiSE2 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
