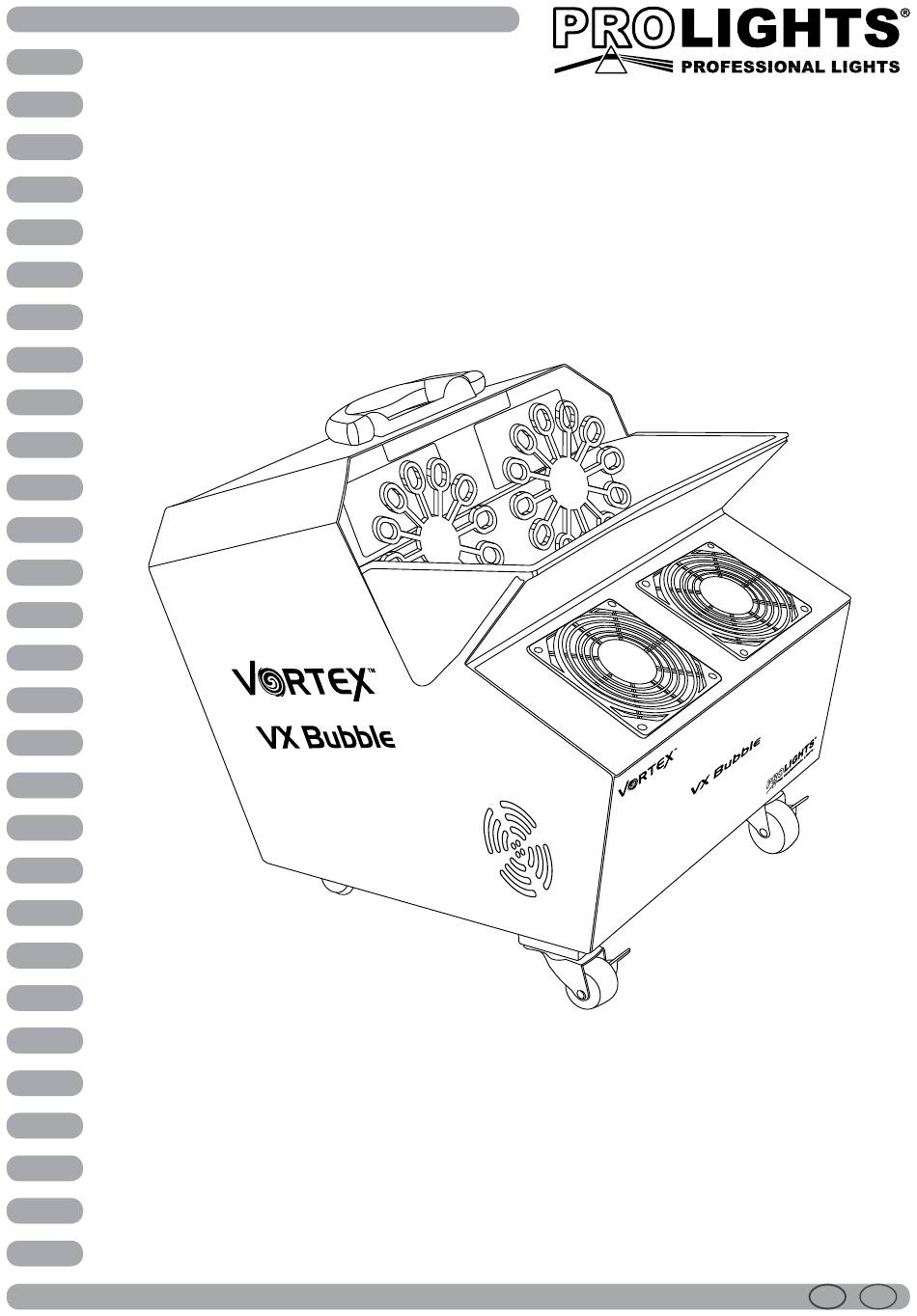

  • Page 1 VXBUBBLE DMX BUBBLE MACHINE Manuale Utente User Manual...
  • Page 2 REV.002-08/11...

  • Page 3: Table Of Contents

    VXBUBBLE INTRODUZIONE Vi ringraziamo per aver scelto un prodotto PROLIGHTS. Questa macchina professionale per la produzione di effetto bolle, gestibile in DMX, è ideale per applicazioni in ambienti di grandi dimensioni. Per efficienza e prestazioni ottimali si raccomanda l’utilizzo dei liquidi PROLIGHTS della serie BUBBLE FLUID.

  • Page 4: Sicurezza

    VXBUBBLE ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Informazioni Generali

    VXBUBBLE INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Elementi Di Comando E Collegamenti

    VXBUBBLE - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti USE ONLY WITH A 250V FUSE Pannello posteriore 1. POWER IN spina da pannello VDE per il collegamento ad una presa di rete (220-240V 50/60 Hz) tramite il cavo rete in dotazione.

  • Page 7: Descrizione E Specifiche Tecniche

    VXBUBBLE 1.2 Descrizione e specifiche tecniche VXBUBBLE by Prolights è una macchina per la produzione di effetto bolle concepita per applicazioni in spazi di grandi dimensioni. • La doppia ruota bolle produce una quantità superiore di bolle, permettendi un funzionamento continuo.

  • Page 8: Funzioni E Impostazioni

    - 2 - FUNZIONI E IMPOSTAZIONI 2.1 Operazioni basilari per il funzionamento Posizionare l’unità su un piano orizzontale; - Versare i liquidi Prolights della serie BUBBLEFLUID senza superare il livello massimo per evitare che entri dentro alla macchina. - Collegare il ricevitore KT-1 alla macchina.
  • Page 9 VXBUBBLE RICEVITORE KT-1 TELECOMANDO WIRELESS KT-1 Fig.3 1 2 3 4 15. LED VERDE; 16. LED ROSSO (sul ricevitore KT-1); 17. DIP-switch [1-4]; Fig.2 18. ANTENNA; 19. TASTO [1-4]; 20. LED ROSSO (sul telecomando); Numero switch 21. COPERCHIO TELECOMANDO.

  • Page 10: Collegamento

    VXBUBBLE 2.4 Collegamento È possibile effettuare il collegamento tra più unità: 1. Collegare l’uscita DMX OUT della prima unità principale con l’ingresso DMX IN della seconda unità ser- vendosi di un cavo XLR a 3 poli. 2. Collegare l’uscita DMX OUT della seconda unità con l’ingresso DMX IN dell’unità successiva ecc. 2.5 Modalità...

  • Page 11: Indirizzamento Dmx

    VXBUBBLE 2.7 Indirizzamento DMX Per poter comandare la VXBUBBLE con un’unità di controllo DMX, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sulla VXBUBBLE l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 12: Tabella Canali Dmx

    VXBUBBLE 2.8 Tabella canali DMX Channel Function value BUBBLE OUTPUT No function 000-005 Volume 006-255 2.9 Risoluzione dei problemi Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il pro- blema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scollegarla e rivolgersi a personale qualificato per un’assistenza tecnica.
  • Page 15 VXBUBBLE INTRODUCTION Thank you for purchasing a PROLIGHTS product. VXBUBBLE Prolights is a professional bubble-machine conceived for the reproduction of bubble effect in large venues. For efficiency and optimal performances we recommend PROLIGHTS series BUBBLEFLUID. TABLE OF CONTENTS Safety General instructions...

  • Page 16: Safety

    VXBUBBLE WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 17: General Information

    VXBUBBLE GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Operating Elements And Connections

    VXBUBBLE - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections USE ONLY WITH A 250V FUSE Rear panel 1. POWER IN mains plug for connection to a socket (220-240V~/50-60Hz) via the supplied mains cable. The support for the mains fuse is located near the mains plug.
  • Page 19 VXBUBBLE 1.2 Description and technical specifications VXBUBBLE By Prolights is a professional Bubblemachine conceived for the reproduction of bubble-effect in large venues. • The double bubble-wheel is designed to produce a solid, plentiful amount of bubbles continuously. • The air fan system allow an advanced bubble distribution in the environment.

  • Page 20: Functions And Settings

    VXBUBBLE - 2 - FUNCTIONS AND SETTINGS 2.1 Basic Place the unit on a horizontal surface; - Fill up the BUBBLE fluid container (BUBBLEFLUID series). If any fluid is spilt, wipe it off immediately with a dry cloth. It must not get inside the unit. - Connect the wireless control to the socket on the rear panel.

  • Page 21: Wireless Remote Control

    VXBUBBLE KT-1 RECEIVER WIRELESS REMOTE CONTROL KT-1 Fig.3 1 2 3 4 12. GREEN LED; 15. RED LED (on KT-1 receiver); 16. DIP-switch [1-4]; Fig.2 17. ANTENNA; 18. BUTTONS [1-4]; 19. RED LED (on wireless remote Switch number control); 20. COVER.

  • Page 22: Linking

    VXBUBBLE 2.4 Linking Several units can be interconnected via DMX connection: 1. Connect the DMX OUT of the first unit via a 3-pole XLR cable to the DMX IN of the second unit. 2. Connect the DMX OUT of the second unit to the DMX IN of the next unit, etc. 2.5 Connection of the DMX line DMX connection employs standard XLR connectors.
  • Page 23 VXBUBBLE 2.7 Adjusting the start address To be able to operate the VXBUBBLE with a light controller, adjust the DMX start address for the first DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the VXBUBBLE.

  • Page 24: Dmx Control

    VXBUBBLE 2.8 DMX control Channel Function value BUBBLE OUTPUT No function 000-005 Volume 006-255 2.9 Troubleshooting This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out following steps.
