ProLights SUNBLAST3000FC User Manual

Led strobe
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

SUNBLAST3000FC
LED STROBE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SUNBLAST3000FC and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights SUNBLAST3000FC

Summary of Contents for ProLights SUNBLAST3000FC

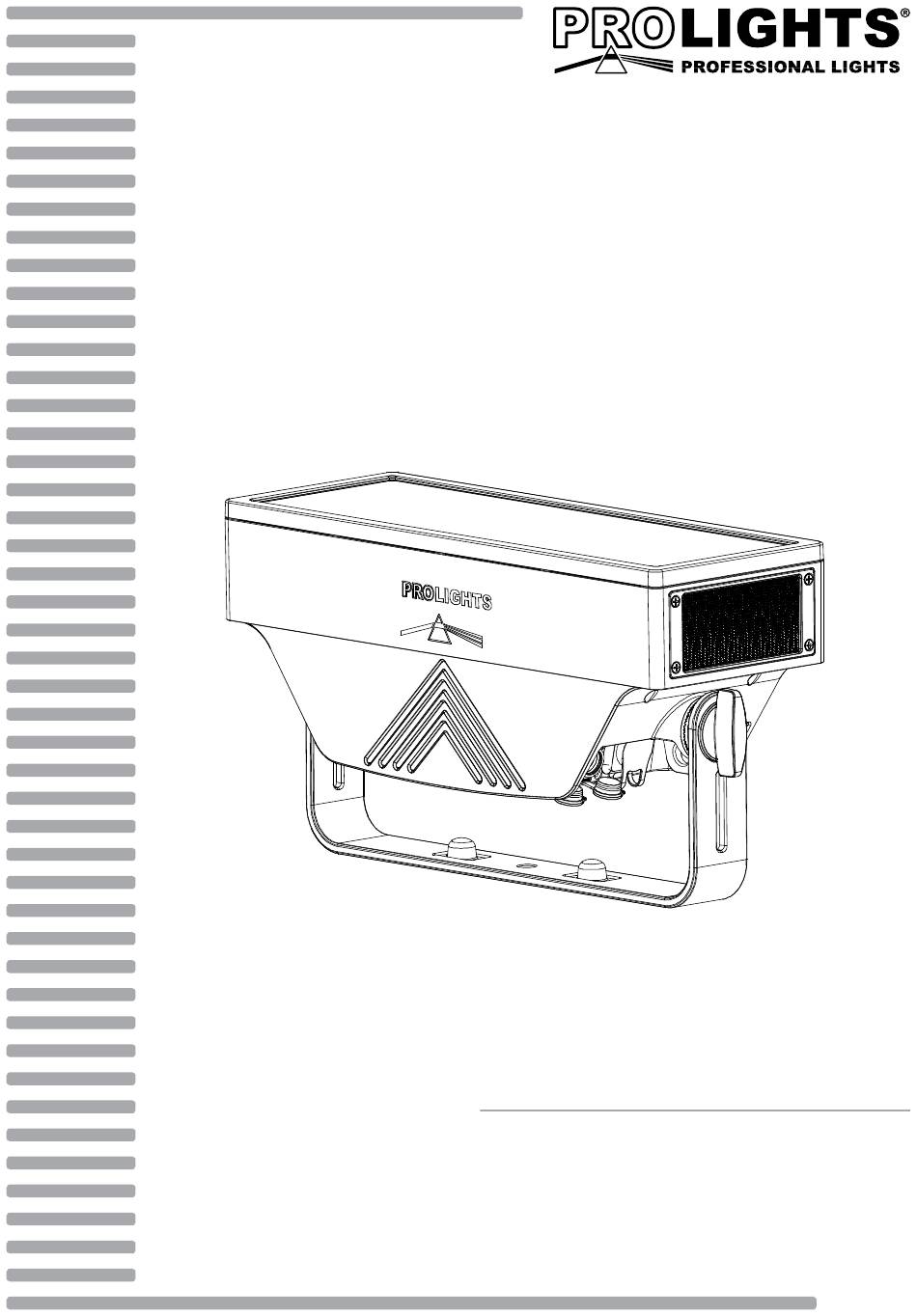

  • Page 1 SUNBLAST3000FC LED STROBE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 11 Costruzione del terminatore DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi • SUNBLAST3000FC Contenuto dell'imballo: • Staffa di fissaggio • Staffa di supporto da pavimento • Manuale utente...

  • Page 4: Sicurezza

    SUNBLAST 3000 FC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    SUNBLAST 3000 FC - 1 - INTRODUZIONE 1.1 DESCRIZIONE SunBLAST LED is an exceptionally powerful IP65 graphic strobe, blinder and flood. Available in White or Full Colour versions, and designed to deliver simply staggering light levels, this versatile fixture can provi- de an unbelievable punch over a huge area.
  • Page 6 SUNBLAST 3000 FC ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Potenza assorbita (a 230V): Strobe 1500W (peak) - Static 589W • Potenza assorbita (a 120V): Strobe 1550W (peak) - Static 602W • Output (a 230V): 2 unità connesse in serie •...

  • Page 7: Elementi Di Comando E Di Collegamento

    SUNBLAST 3000 FC 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. BARRA LED 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio 3. STAFFA DI MONTAGGIO 4. PANNELLO DI CONTROLLO con display TFT e 4 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il SUNBLAST3000FC può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il SUNBLAST3000FC dispone di un display TFT e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4).

  • Page 10: Struttura Menu

    SUNBLAST 3000 FC 3.3 STRUTTURA MENU MENU ð ð CONNECT DMX Address Value (1-512) ð DMX Mode BASIC Static Strobe (R,G,B,W) Pixels RGBW Strobe ð PIXELS 1 PX 2 PX 3 PX 12 PX 48 PX ð ADVANCED Advanced 1 Advanced 2 Advanced 3 ð...
  • Page 11 SUNBLAST 3000 FC ð ð STAND ALONE Master Master/Slave ð Slave ð Sequence Show 1 Speed 1-100 ð Show 2 Black ð Show 3 …… …… Show 16 Show 17 Show 18 Show 19 Foreground Show 20 Show 21 Show 22 Show 23 RGBW Black...

  • Page 12: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. CONFIGURAZIONI CANALI DMX SUNBLAST3000FC dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di con- trollo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 13: Indirizzamento Dmx

    Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è sufficiente collegare SUNBLAST3000FC al controller. Il proiettore dispone di configurazione dei canali DMX a cui si può acce- dere dal pannello di controllo. Per poter comandare SUNBLAST3000FC con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX.

  • Page 14: Canali Dmx

    SUNBLAST 3000 FC 3.5 CANALI DMX BASIC STATIC BASIC PIXEL MODE MODE FUNCTION FUNCTION Value Value 4 Ch 192 Ch PIXEL 1 RED 0~100% 000 - 255 0~100% 000 - 255 GREEN PIXEL 1 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE PIXEL 1 BLUE...
  • Page 15 SUNBLAST 3000 FC BASIC RGBW STROBE MODE FUNCTION Value 8 Ch 0~100% 000 - 255 GREEN 0~100% 000 - 255 BLUE 0~100% 000 - 255 WHITE 0~100% 000 - 255 DIMMER Blackout 000 - 005 Min to Max 006 - 255 FLASH DURATION 0-990ms 000 - 255...
  • Page 16 SUNBLAST 3000 FC PIXELS PIXELS PIXELS PIXELS MODE FUNCTION CHANNEL MODE FUNCTION CHANNEL Value Value DIMMER PIXEL 4 RED Blackout 000 - 005 0~100% 000 - 255 Min to Max 006 - 255 PIXEL 4 GREEN FLASH DURATION 0~100% 000 - 255 0-990ms 000 - 255 PIXEL 4 BLUE...
  • Page 17 SUNBLAST 3000 FC ADVANCED ADVANCED 1 ADVANCED ADVANCED 1 FUNCTION FUNCTION CHANNEL CHANNEL Value Value AUTO FX FLASH DIMMER No Function 000 - 010 Strobe dimmer 000 - 255 FX 1 011 - 015 FLASH STROBE FX 2 016 - 020 No flash/Closed 000 - 030 FX 3...
  • Page 18 SUNBLAST 3000 FC ADVANCED ADVANCED 2 ADVANCED ADVANCED 2 FUNCTION CHANNEL FUNCTION CHANNEL Value Value FLASH DIMMER FX SPEED Strobe dimmer 000 - 255 Static indexing 000 - 050 FLASH STROBE From slow to fast 051 - 255 No flash/Closed 000 - 030 DIMMER Strobe slow to fast...
  • Page 19 SUNBLAST 3000 FC ADVANCED ADVANCED 3 ADVANCED ADVANCED 3 FUNCTION CHANNEL CHANNEL BAS FUNCTION FUNCTION Value Value FLASH DIMMER LAYER2 DIMMER LAYER1 DIMMER Strobe dimmer Strobe dimmer 000 - 255 Strobe dimmer 000 - 255 FLASH STROBE LAYER2 STROBE LAYER1 STROBE No flash/Closed No flash/Closed 000 - 030...
  • Page 20 SUNBLAST 3000 FC ADVANCED ADVANCED 3 FUNCTION CHANNEL Value LAYER1 FX SPEED Static indexing 000 - 050 From slow to fast 051 - 255 LAYER1 FX OFFSET Continuous start selection 000 - 200 Random distribution 201 - 255 LAYER2 FX No Function 000 - 010 FX 1...
  • Page 21 SUNBLAST 3000 FC 3. 6 PIXEL LAYOUTS...
  • Page 22 SUNBLAST 3000 FC Questa fixture possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX Con questa funzione è possibile richiamare i vari sottomenu dell’u- nità. Le impostazioni manuali, come ad esempio l’indirizzamento DMX, non sono più necessarie. I dati RDM vengono trasmessi tramite lo standard XLR a poli 1 e 2, per questo non sono necessari dei cavi DMX appositi.
  • Page 23 SUNBLAST 3000 FC • Selezionare il colore R, G, B, W attraverso i tasti UP/DOWN, quindi premere il tasto ENTER. • Utilizzare i tasti UP/DOWN per impostare il valore desiderato 125 - 255. • Premere il tasto ENTER per continuare e passare al successivo colore R, G, B, W. •...
  • Page 24 SUNBLAST 3000 FC - Fans Speed - Attraverso la funzione Fans Speed è possibile visualizzare sul display la velocità della ven- tola presente vicino la lampada. La misura della velocità è espressa in RPM (giri per minuto). - Software Version - Attraverso la funzione Software Version è possibile visualizzare sul display la versione del software installata.
  • Page 25 SUNBLAST 3000 FC 3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...
  • Page 26 SUNBLAST 3000 FC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •...
  • Page 27 SUNBLAST 3000 FC 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0 Incrementare i valori dei canali colori Il proiettore non illumina •...
  • Page 28 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 29 3. 11 Connection of the DMX line 3. 12 Construction of the DMX termination 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting • SUNBLAST3000FC Packing content • Mount bracket • hanging bracket for floor • User manual...

  • Page 30: Safety

    SUNBLAST 3000 FC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •...

  • Page 31: Introduction

    SUNBLAST 3000 FC - 1 - INTRODUCTION 1.1 DESCRIPTION SunBLAST LED is an exceptionally powerful IP65 graphic strobe, blinder and flood. Available in White or Full Colour versions, and designed to deliver simply staggering light levels, this versatile fixture can pro- vide an unbelievable punch over a huge area.
  • Page 32 SUNBLAST 3000 FC ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V): Strobe 1500W (peak) - Static 589W • Power Consumption (at 120V): Strobe 1550W (peak) - Static 602W • Output (at 230V): 2 units on a single power line •...

  • Page 33: Operating Elements And Connections

    SUNBLAST 3000 FC 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. LED BAR 2. LOCKING KNOB mounting bracket 3. MOUNTING BRACKET 4. CONTROL PANEL with TFT display and 4 button used to access the control panel functions and manage them. 5. AIR OPENING 6.

  • Page 34: Installation

    SUNBLAST 3000 FC - 2 - INSTALLATION 2.1 MOUNTING The may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 35: Functions And Settings

    3.2 BASIC The SUNBLAST3000FC has a TFT display and 5 button used to access the control panel functions and manage them (fig.4).

  • Page 36: Menu Structure

    SUNBLAST 3000 FC 3.3 MENU STRUCTURE MENU ð ð CONNECT DMX Address Value (1-512) ð DMX Mode BASIC Static Strobe (R,G,B,W) Pixels RGBW Strobe ð PIXELS 1 PX 2 PX 3 PX 12 PX 48 PX ð ADVANCED Advanced 1 Advanced 2 Advanced 3 ð...
  • Page 37 SUNBLAST 3000 FC ð ð STAND ALONE Master Master/Slave ð Slave ð Sequence Show 1 Speed 1-100 ð Show 2 Black ð Show 3 …… …… Show 16 Show 17 Show 18 Show 19 Foreground Show 20 Show 21 Show 22 Show 23 RGBW Black...

  • Page 38: Linking

    • Press the LEFT button repeatedly to exit the menu and save changes. DMX CONFIGURATION The SUNBLAST3000FC has 5 DMX channel configurations which can be accessed from the control panel. • Press the ENTER button to access the main menu.

  • Page 39: Dmx Addressing

    DMX channel. If e. g. address 33 on the controller is provided for controlling the func- tion of the first DMX channel, adjust the start address 33 on the SUNBLAST3000FC. The other functions of the light effect panel are then automatically assigned to the following addresses.

  • Page 40: Dmx Control

    SUNBLAST 3000 FC 3.5 DMX CONTROL BASIC STATIC BASIC PIXEL MODE MODE FUNCTION FUNCTION Value Value 4 Ch 192 Ch PIXEL 1 RED 0~100% 000 - 255 0~100% 000 - 255 GREEN PIXEL 1 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE PIXEL 1 BLUE...
  • Page 41 SUNBLAST 3000 FC BASIC RGBW STROBE MODE FUNCTION Value 8 Ch 0~100% 000 - 255 GREEN 0~100% 000 - 255 BLUE 0~100% 000 - 255 WHITE 0~100% 000 - 255 DIMMER Blackout 000 - 005 Min to Max 006 - 255 FLASH DURATION 0-990ms 000 - 255...
  • Page 42 SUNBLAST 3000 FC PIXELS PIXELS PIXELS PIXELS MODE FUNCTION CHANNEL MODE FUNCTION CHANNEL Value Value DIMMER PIXEL 4 RED Blackout 000 - 005 0~100% 000 - 255 Min to Max 006 - 255 PIXEL 4 GREEN FLASH DURATION 0~100% 000 - 255 0-990ms 000 - 255 PIXEL 4 BLUE...
  • Page 43 SUNBLAST 3000 FC ADVANCED ADVANCED 1 ADVANCED ADVANCED 1 FUNCTION FUNCTION CHANNEL CHANNEL Value Value AUTO FX FLASH DIMMER No Function 000 - 010 Strobe dimmer 000 - 255 FX 1 011 - 015 FLASH STROBE FX 2 016 - 020 FX 3 021 - 025 No flash/Closed...
  • Page 44 SUNBLAST 3000 FC ADVANCED ADVANCED 2 ADVANCED ADVANCED 2 FUNCTION CHANNEL FUNCTION CHANNEL Value Value FLASH DIMMER FX SPEED Strobe dimmer 000 - 255 Static indexing 000 - 050 FLASH STROBE From slow to fast 051 - 255 No flash/Closed 000 - 030 DIMMER Strobe slow to fast...
  • Page 45 SUNBLAST 3000 FC ADVANCED ADVANCED 3 ADVANCED ADVANCED 3 FUNCTION CHANNEL CHANNEL BAS FUNCTION FUNCTION Value Value FLASH DIMMER LAYER2 DIMMER LAYER1 DIMMER Strobe dimmer Strobe dimmer 000 - 255 Strobe dimmer 000 - 255 FLASH STROBE LAYER2 STROBE LAYER1 STROBE No flash/Closed No flash/Closed 000 - 030...
  • Page 46 SUNBLAST 3000 FC ADVANCED ADVANCED 3 FUNCTION CHANNEL Value LAYER1 SPEED Static indexing 000 - 050 From slow to fast 051 - 255 LAYER1 FX OFFSET Continuous start selection 000 - 200 Random distribution 201 - 255 LAYER2 FX No Function 000 - 010 FX 1 011 - 015...

  • Page 47: Pixel Layouts

    SUNBLAST 3000 FC 3. 6 PIXEL LAYOUTS...

  • Page 48: Setup

    SUNBLAST 3000 FC ID and RDM With this function you can call up various submenus via RDM. This device is RDM ready. RDM stands for “Remote Device Management” and makes remote control of devices connected to the DMX-bus possible. Manual settings like adjusting the DMX starting address are no longer needed.

  • Page 49: Fixture

    SUNBLAST 3000 FC Always On or set a value of 01-99 min to turn off the display after the amount of time you choose. - Flip Display - Orientation of the display. This function allows you to rotate the display 180° to get a better view of the display when the unit is hanging upside down.

  • Page 50: Operation In Automatic Mode

    SUNBLAST 3000 FC and press the ENTER button to display it. - Time Information - Through the Time Information function you can display the operating time of the projector. - Temperature - Through the Temperature function can be displayed the temperature inside the fix- ture, near the lamp.

  • Page 51: Connection Of The Dmx Line

    SUNBLAST 3000 FC 3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT Spina XLR Presa XLR Pin1 : Massa - Schermo Pin2 : - Negativo...

  • Page 52: Maintenance

    SUNBLAST 3000 FC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •...

  • Page 53: Troubleshooting

    SUNBLAST 3000 FC 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 56 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
