PIXIEWASH
WASH MoviNg HEAd
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading

Related Manuals for ProLights PIXIEWASH

Summary of Contents for ProLights PIXIEWASH

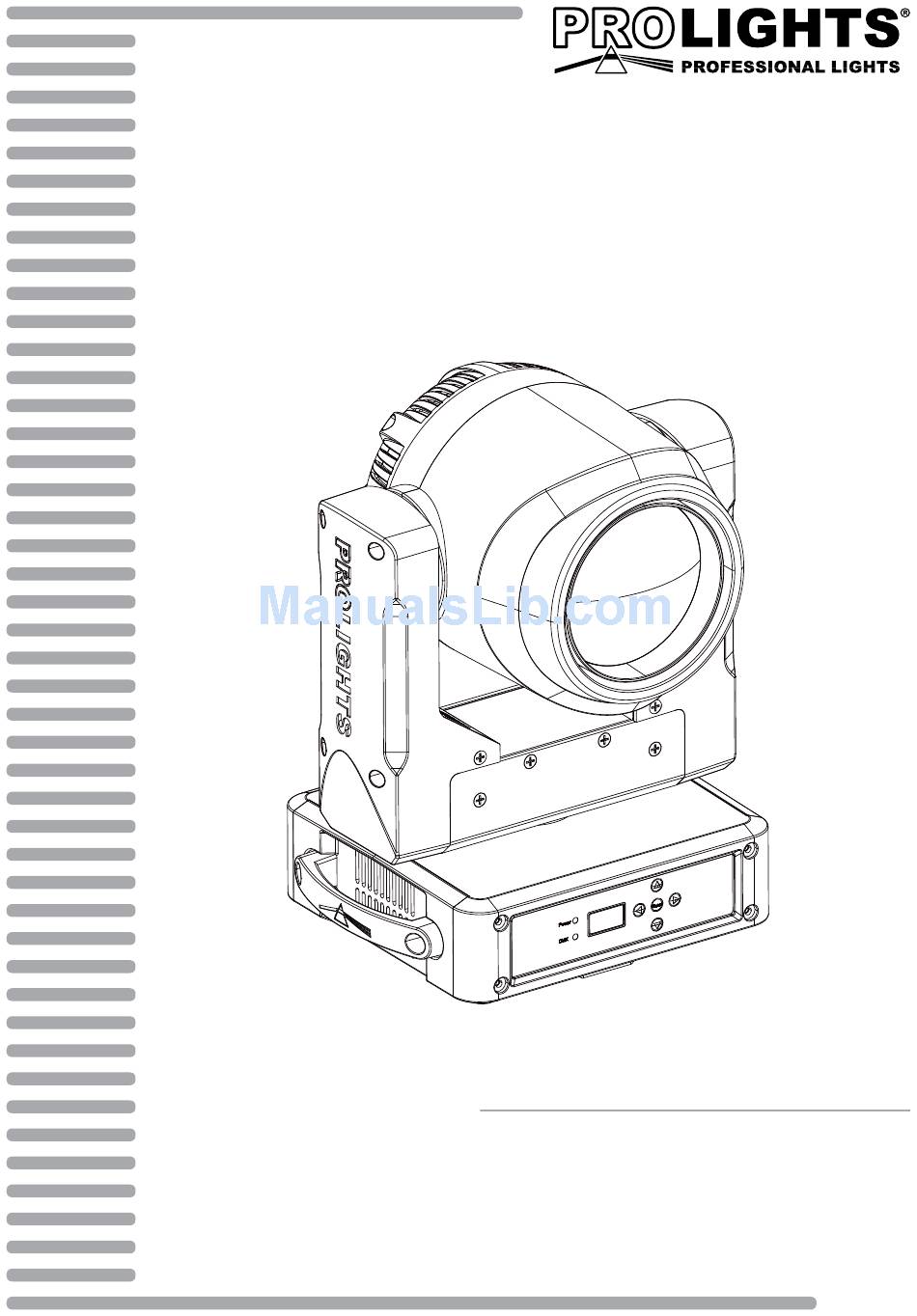

  • Page 1 PIXIEWASH WASH MoviNg HEAd MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • PIXIEWASH Contenuto dell'imballo: • Staffa di fissaggio • Cavo di segnale e alimentazione • Cavo di sicurezza...

  • Page 4: Avvertenze Generali

    PiXiEWASH ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    PiXiEWASH INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE PIXIEWASH è la più piccola e veloce testa mobile WASH professionale mai concepita prima. Equipaggiata con un led da 60W RGBW/FullColor, è concepita per creare colori luminosi, intensi e saturi. La sua struttura compatta ed ultra-leggera (7 kg) e l’utilizzo di motori ultra veloci, consentono il montag- gio in serie di una grande quantità...
  • Page 7 PiXiEWASH • Output alimentazione per connessione di più unità in serie: fino a 22 proiettori a 230V • Consumo ad emissione massima: 113W Peso e dimensioni • Peso: 7 kg • Dimensioni (LxAxP): 253x192x365 mm Disegno tecnico Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    PiXiEWASH 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "POWER" 5. INDICATORE LED "DMX" 6. PANNELLO DI CONTROLLO con display OLED e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il PIXIEWASH può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il PIXIEWASH dispone di un display OLED e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e per la loro gestione (fig.4).

  • Page 11: Struttura Menu

    PiXiEWASH 3.3 STRUTTURA MENU MENU ð ð DMX Functions DMX Address Value (1-512) ð DMX Channels 13 CH 16 CH ð ð Motor Setup Pan Inverse ð Tilt Inverse ð Pan Encode ð Tilt Encode ð ð Motor Offset Pan Offset 000 - 255 ð...
  • Page 12 PiXiEWASH ð Warn Cue ð Test Setup Auto Test ð ð ð Manual Test 000 - 255 ð Pan Fine 000 - 255 ð Tilt 000 - 255 ð Tilt Fine 000 - 255 ð Pan/Tilt Speed 000 - 255 ð...

  • Page 13: Indirizzamento Dmx

    2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc. Servirsi dei connettori DMX del PIXIEWASH e di un cavo XLR per formare una catena di unità. In certe con- dizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 14: Collegamenti Della Linea Dmx

    PiXiEWASH 3.5 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Canali Dmx

    PiXiEWASH 3.7 CANALI DMX MODE MODE FUNCTION Value 13 Ch 16 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 PAN/TILT SPEED Fast to slow 000 - 255...
  • Page 16 PiXiEWASH MODE MODE FUNCTION Value 13 Ch 16 Ch Reverse Spin 060 - 079 Continuos 080 - 099 100 - 255 COLOR Color Temperature Correction 2000K --> 3000K 000 - 223 White 3200 K 224 - 231 White 4200 K...

  • Page 17: Configurazioni Canali Dmx

    PiXiEWASH 3.8 CONFIGURAZIONI CANALI DMX Il PIXIEWASH dispone di 2 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Dalla schermata iniziale, premere il tasto LEFT per accedere al menu principale. • Premere il tasto UP/DOWN per selezionare la voce DMX Functions, quindi premere il tasto ENTER.

  • Page 18: Impostazioni Display

    UP/DOWN per impostare le unità come master o slave. Premere il tasto ENTER per confermare. Ser- virsi dei connettori DMX del PIXIEWASH e di un cavo XLR per formare una catena di unità. - White Balance - Funzione Bilanciamento del bianco. Selezionare la funzione White Balance per imposta- re il bilanciamento del bianco modificando i valori (125 - 255) dei colori Red, Green e Blue.

  • Page 19: Reset Delle Funzioni

    PiXiEWASH • Premere il tasto UP/DOWN per selezionare Manual Test. Confermare l’impostazione con il tasto ENTER. • Selezionare l’effetto sul quale si desidera eseguire la regolazione (Pan, Pan Fine, Tilt, Tilt Fine, P/T Speed, Dimmer, Shutter, Red, Green, Blue, White, Zoom) e confermare premendo il tasto ENTER.

  • Page 20: Manutenzione

    PiXiEWASH - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 21: Risoluzione Dei Problemi

    PiXiEWASH 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 16 Fixture informations 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • PIXIEWASH Packing content • Mount bracket • Power supply cable and signal cable • Safety rope • User manual...

  • Page 24: General Instructions

    PiXiEWASH WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    PiXiEWASH GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    Extreme speed and precision of movements are guaranteed by the ultra-lightweight chassis (7 kg) and by usage of special motors, allowing PIXIEWASH to be very fast in its movements. The pocket sizes allow to mount a large number of fixtures, in every sort of position, with a minimum space between each unit, aiming to be a desired tool for LDs to add a new Special Fx to their shows.
  • Page 27 PiXiEWASH • Power output allowing up to 22 units to be connected on a single power line (at 230V) • Max power consumption: 113W Weight and dimensions • Weight: 7 kg • Dimensions (WxHxD): 253x192x365 mm Technical drawing Fig.1...

  • Page 28: Operating Elements And Connections

    PiXiEWASH 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "POWER" 5. LED INDICATOR "DMX" 6. CONTROL PANEL with OLED display and 5 button used to access the control panel functions and manage them.

  • Page 29: Installation

    2.1 MOUNTING The PIXIEWASH may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 30: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the PIXIEWASH is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 31: Menu Structure

    PiXiEWASH 3.3 MENU STRUCTURE MENU ð ð DMX Functions DMX Address Value (1-512) ð DMX Channels 13 CH 16 CH ð ð Motor Setup Pan Inverse ð Tilt Inverse ð Pan Encode ð Tilt Encode ð ð Motor Offset Pan Offset 000 - 255 ð...
  • Page 32 PiXiEWASH ð Warn Cue ð Test Setup Auto Test ð ð ð Manual Test 000 - 255 ð Pan Fine 000 - 255 ð Tilt 000 - 255 ð Tilt Fine 000 - 255 ð Pan/Tilt Speed 000 - 255 ð...

  • Page 33: Dmx Addressing

    • Press repeatedly the button LEFT to return the menu mode. To able to operate the PIXIEWASH with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the PIXIEWASH.

  • Page 34: Connection Of The Dmx Line

    PiXiEWASH 3.5 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 35: Dmx Channels

    PiXiEWASH 3.7 DMX CHANNELS MODE MODE FUNCTION Value 13 Ch 16 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 PAN/TILT SPEED Fast to slow 000 - 255...
  • Page 36 PiXiEWASH MODE MODE FUNCTION Value 13 Ch 16 Ch Reverse Spin 060 - 079 Continuos 080 - 099 100 - 255 COLOR Color Temperature Correction 2000K --> 3000K 000 - 223 White 3200 K 224 - 231 White 4200 K...

  • Page 37: Dmx Configuration

    • Press the buttons UP/DOWN to select the desired configuration 13CH - 16CH. ; Then press the button ENTER to save. • Press repeatedly the button LEFT to return the menu mode. The tables on page 13 indicate the operating mode and DMX value. The PIXIEWASH is equipped with 5-pole XLR connections. 3.9 AUTOSHOW...

  • Page 38: Fixture Settings

    • Press the buttons UP/DOWN to select the desired option item and press the button ENTER to confirm: - Master/Slave - This configuration allows to connect many units PIXIEWASH. The first will be set as Master and the others will work as Slave with the same effect. Press the buttons UP/DOWN to set the units as master or slave.

  • Page 39: Reset Functions

    PiXiEWASH Manual Test It allows to do adjustments on the effects through comands pannel to obtain a perfect balance between the projectors. • Press the button LEFT to enter the menu mode. • Press the buttons UP/DOWN to select the item Test Setup. Then press the button ENTER.

  • Page 40: Maintenance

    PiXiEWASH - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 41: Troubleshooting

    PiXiEWASH 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 42 Note...
  • Page 43 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
