2.4 Collegamento

È possibile effettuare il collegamento tra più unità:
1. Collegare l'uscita DMX OUT della prima unità principale con l'ingresso DMX IN della seconda unità ser-
vendosi di un cavo XLR a 3 poli.
2. Collegare l'uscita DMX OUT della seconda unità con l'ingresso DMX IN dell'unità successiva ecc.
2.5 Modalità di connessione della linea DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.

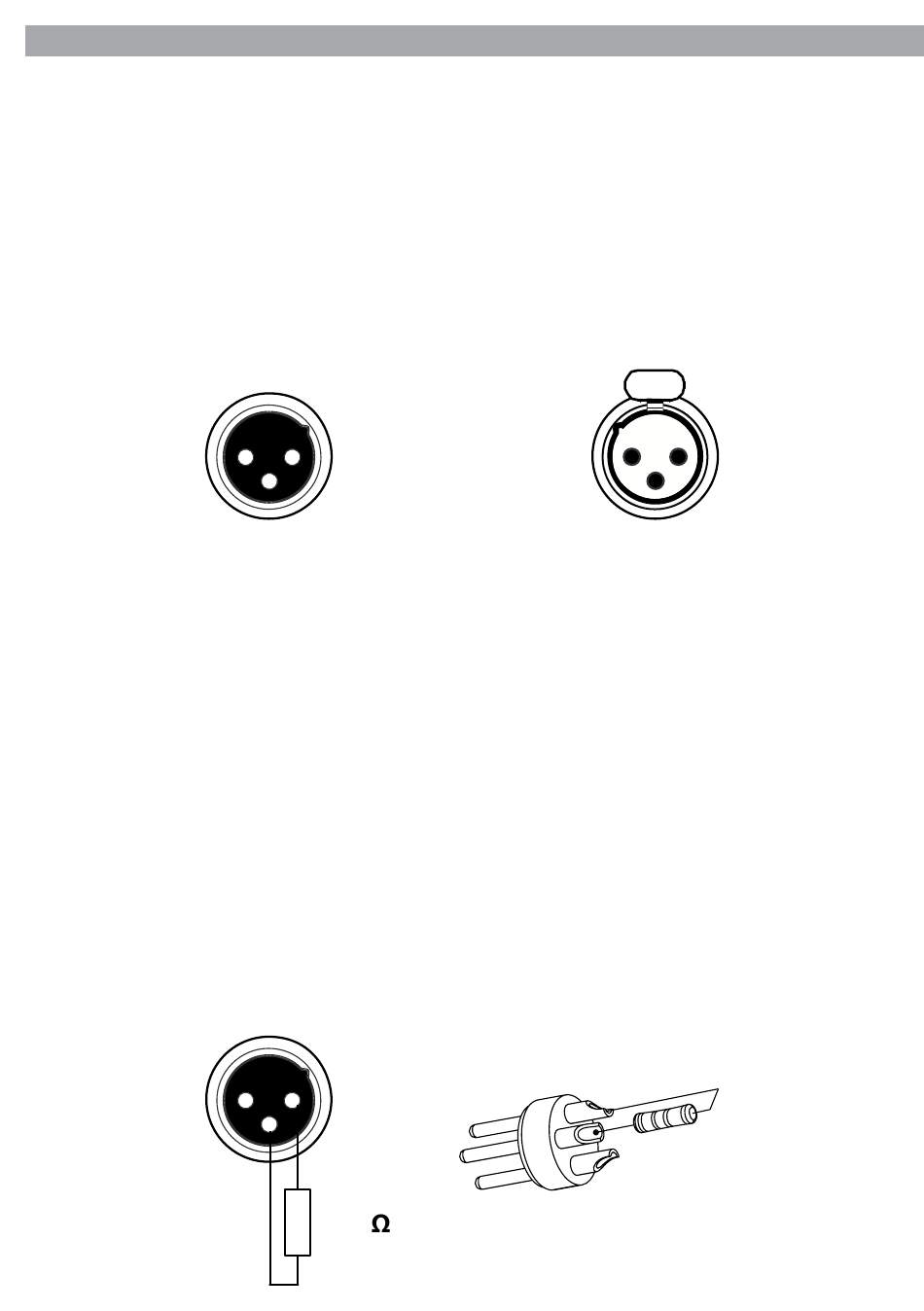

Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - INPUT
Spina XLR
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell'impianto; ciò comportereb-
be malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l'inserimento di un amplificatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo affidabile i dati di controllo DMX.
• Collegare l'uscita DMX del controller con l'ingresso DMX della prima unità;
• Collegare, quindi, l'uscita DMX con l'ingresso DMX della successiva unità; l'uscita di quest'ultima con
l'ingresso di quella successiva e via dicendo finchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull'ultima
unità una terminazione DMX.

2.6 Costruzione del terminatore DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la fine della linea stessa
venga riflesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al
segnale originale e la sua cancellazione.
La terminazione deve essere effettuata, sull'ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in figura.
VXBUBBLE
Pin1 : Massa - Schermo
1 2
Pin2 : - Negativo
3 Pin3 : + Positivo
1 2
3
120
Fig.4
2
3
1
Esempio:
connettore XLR a 3 pin
Fig.5
DMX - OUTPUT
2 1
Presa XLR
3
