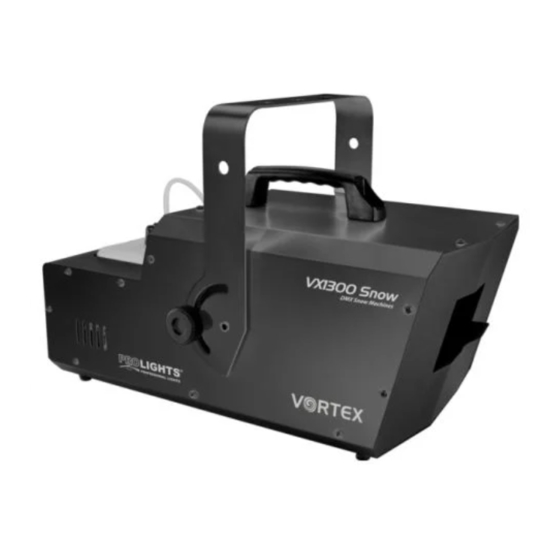

ProLights VX1300SNOW User Manual

Dmx snow machine
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
VX1300SNOW
DMX SNOW MACHINE
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VX1300SNOW and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights VX1300SNOW

Summary of Contents for ProLights VX1300SNOW

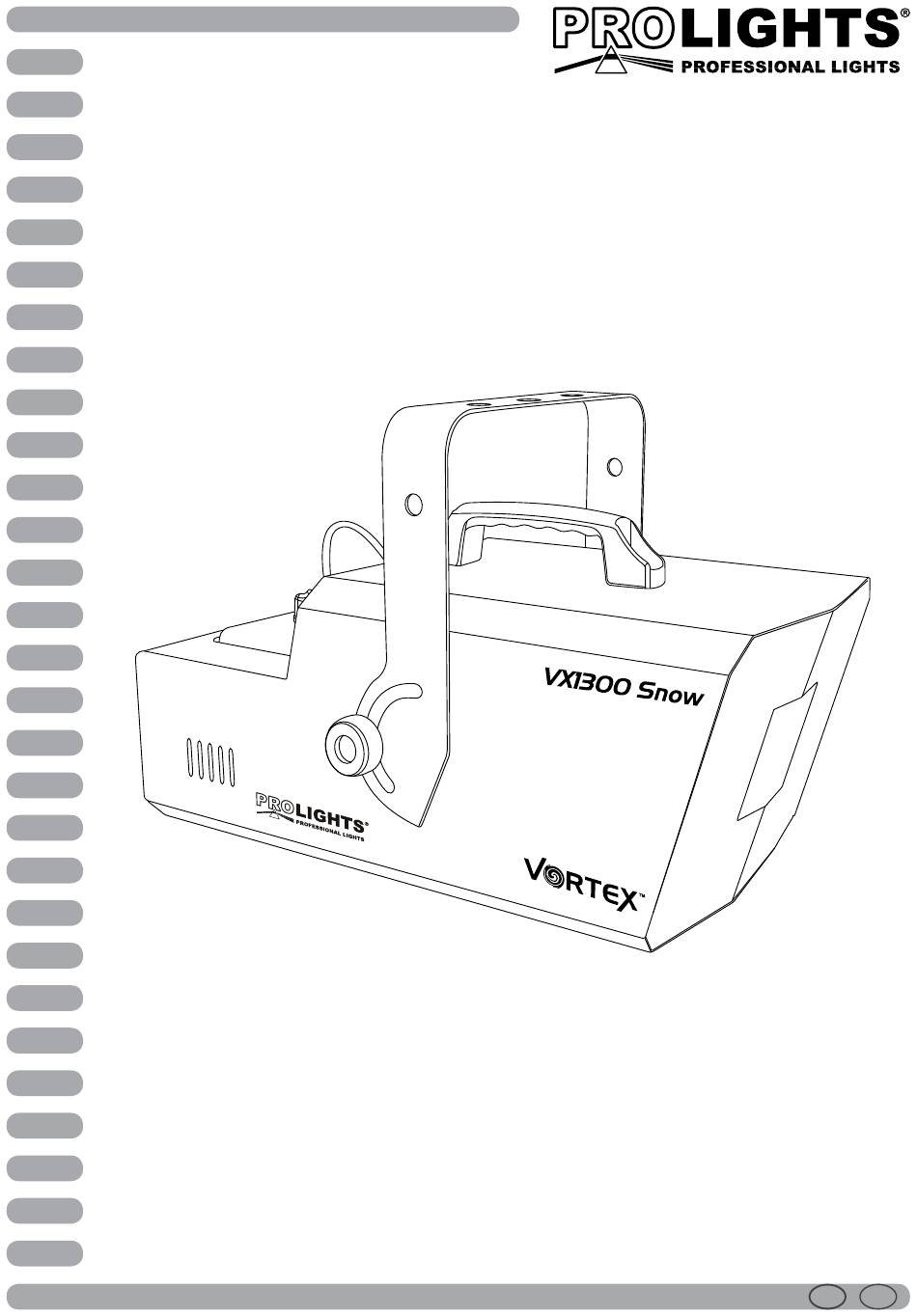

  • Page 1 VX1300SNOW DMX SNOW MACHINE Manuale Utente User Manual...
  • Page 2 REV.001-08/11...

  • Page 3: Table Of Contents

    VX1300SNOW INTRODUZIONE Vi ringraziamo per aver scelto un prodotto PROLIGHTS. Questa macchina professionale per la riproduzione di effetto neve, gestibile in DMX, è ideale per applicazioni in ambienti di grandi dimensioni. Per efficienza e prestazioni ottimali si raccomanda l’utilizzo dei liquidi PROLIGHTS della serie SNOW FLUID.

  • Page 4: Sicurezza

    VX1300SNOW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Informazioni Generali

    VX1300SNOW INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Elementi Di Comando E Collegamenti

    VX1300SNOW - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti USE ONLY WITH A 250V FUSE Pannello posteriore Fig.1 1. INTERRUTTORE POWER Sostituire un fusibile difettoso solo con uno 2. INTERRUTTORE VOLUME regolare dello stesso tipo;...

  • Page 7: Descrizione E Specifiche Tecniche

    VX1300SNOW 1.2 Descrizione e specifiche tecniche VX1300SNOW Prolights è una macchina per la riproduzione di effetto neve, ideale per applicazioni in am- bienti di grandi dimensioni. • Emissione neve: 50m • Gittata neve: 7 metri. • Tecnologia plug and play per un funzionamento immediato.

  • Page 8: Comando A Filo

    Dopo aver inserito la spina del cavo di alimentazione in un a presa di rete (220-240V~/ 50/60 Hz) e aver col- legato il comando a filo (fig.2) alla macchina, mettere in funzione la VX1300SNOW mediante l’interruttore POWER (1) sul pannello posteriore dell’unità.

  • Page 9: Costruzione Del Terminatore Dmx

    VX1300SNOW ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb- be malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplificatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo affidabile i dati di controllo DMX.

  • Page 10: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sulla VX1300SNOW l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 11: Tabella Canali Dmx

    VX1300SNOW 2.7 Tabella canali DMX Channel Function value SNOW OUTPUT No function 000-005 Volume 006-255 2.8 Risoluzione dei problemi Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il pro- blema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scollegarla e rivolgersi a personale qualificato per un’assistenza tecnica.

  • Page 13: Vx1300Snow

    VX1300SNOW INTRODUCTION Thank you for purchasing a PROLIGHTS product. VX1300SNOW Prolights is a professional Snow-machine conceived for the reproduction of snow effect in large venues. For efficiency and optimal performances we recommend PROLIGHTS series SNOWFLUID. TABLE OF CONTENTS Safety General instructions...

  • Page 14: Safety

    VX1300SNOW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 15: General Information

    VX1300SNOW GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 16: Operating Elements And Connections

    VX1300SNOW - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections USE ONLY WITH A 250V FUSE Rear panel Fig.1 1. POWER ON\OFF 7. DIP-switch [1-9], or fixing the unit’s addresses. 2. VOLUME SWITCH to control snow output.

  • Page 17: Description And Technical Specifications

    ADD PROLIGHTS FLUID IN TIME IF THE MACHINE KEEPS RUNNING WHEN IT HAS RUN OUT OF FLUID. ITS PUMP WILL BE DAMAGED!

  • Page 18: Remote Control

    VX1300SNOW 2.2 Remote control Insert the plug of the power supply into the power supply socket of the back panel of the machine, turn the power supply switch of the machine, ON/OFF to ON and then the red indication light on the control box will be on (POWER).Turn the spin switch (SNOW ON/OFF) on the control box to ON, the green indication light on...

  • Page 19: Construction Of The Dmx Termination

    VX1300SNOW ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty fixture and controller operation. Over long runs can be necessary to insert a DMX level matching amplifier. For those connections the use of balanced microphone cable is not recommended because it cannot trans- mit control DMX data reliably.

  • Page 20: Dmx Addressing

    2.6 Adjusting the start address To be able to operate the VX1300SNOW with a light controller, adjust the DMX start address for the first DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the VX1300SNOW.

  • Page 21: Dmx Control

    VX1300SNOW 2.7 DMX control Channel Function value SNOW OUTPUT No function 000-005 Volume 006-255 2.8 Troubleshooting This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out following steps.
  • Page 23 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 28 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
