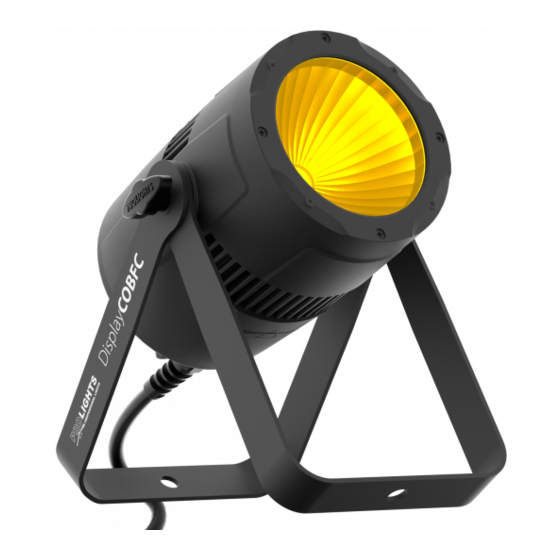

ProLights DISPLAYCOBFC User Manual

Diffused light projector
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DISPLAYCOBFC
diffUSEd LighT pRojEcToR
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DISPLAYCOBFC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights DISPLAYCOBFC

Summary of Contents for ProLights DISPLAYCOBFC

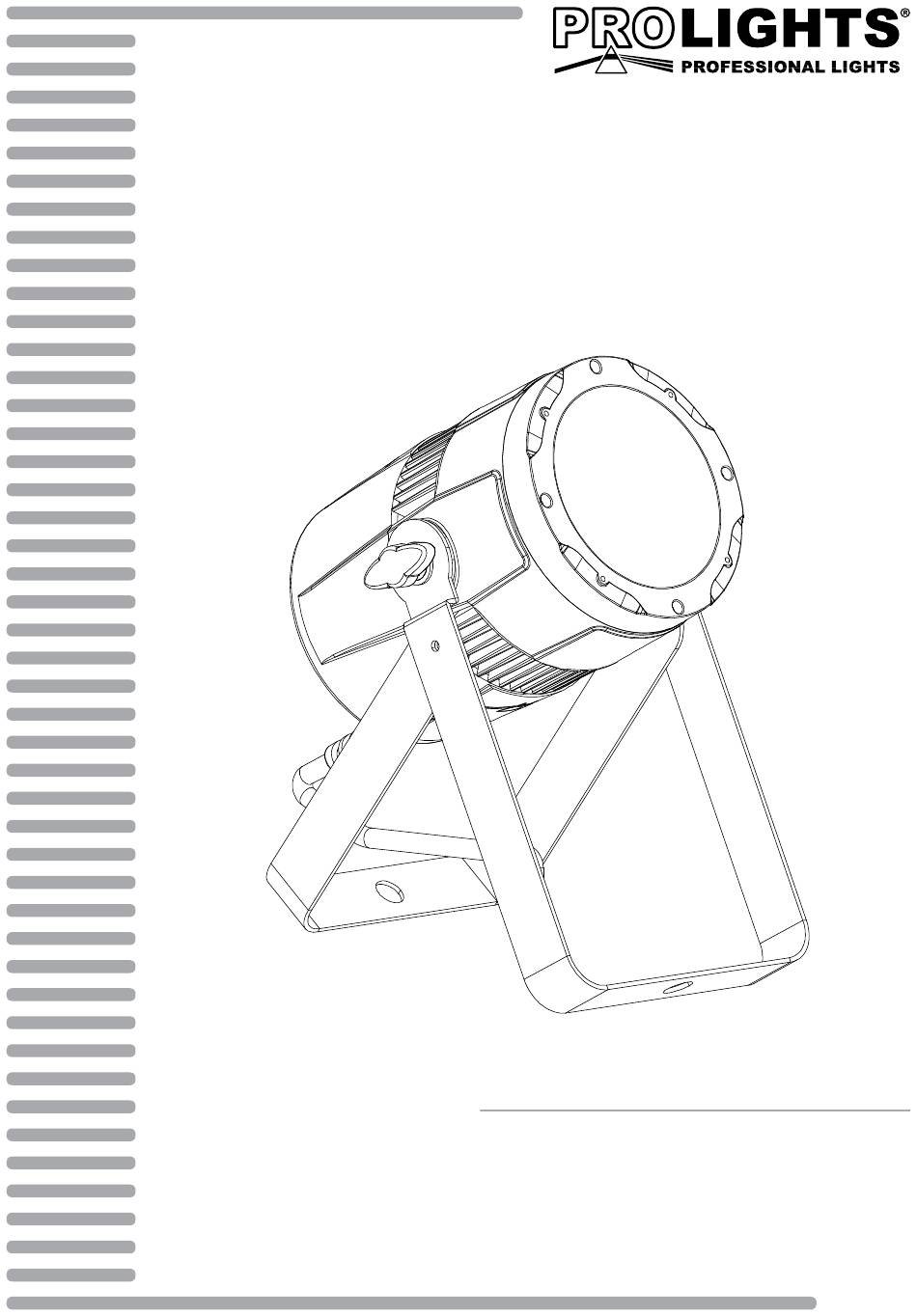

  • Page 1 DISPLAYCOBFC diffUSEd LighT pRojEcToR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 18 Temperatura 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • DISPLAYCOBFC Contenuto dell'imballo: • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    La totale silenziosità di funzionamento rende DISPLAYCOBFC idoneo anche in ambienti sensibili al rumore o in applicazioni con un gran quantitativo di proiettori. La gamma accessori per DISPLAYCOBFC si com- pone di bandiere paraluce, filtri porta-gelatine e filtri ottici per raggiungere anche angoli di proiezione di 30°...
  • Page 7 • Operazioni Flicker-free (da 400Hz a 25kHz, selezionabili dall’interfaccia utente) Corpo e alimentazione • Raffreddamento a convezione naturale dell’aria, senza ventole • Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica • Grado di isolamento: IP20 • Connessioni di segnale Input/output: XLR 5p...

  • Page 8: Elementi Di Comando E Di Collegamento

    1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 6. GND POINT usato per la messa a terra del 2. VITE DI FISSAGGIO per la staffa di montaggio dispositivo 3. PANNELLO DI CONTROLLO con display e 4 7.

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il DISPLAYCOBFC può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il DISPLAYCOBFC dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU UP DOWN ENTER...

  • Page 11: Struttura Menu

    3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed Selects 1 of 4 auto programs < Auto1 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 >...
  • Page 12 Master/Slave Mode Master/Slave Mode < Master > < Master > < Slave > White Balance Balance White Balance Value < R=255 > < R=255 > < G=255 > < G=255 > < B=255 > < B=255 > 10 Temperature...

  • Page 13: Modalità Automatica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX del DISPLAYCOBFC e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 14: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo cana- le DMX, si deve impostare sul DISPLAYCOBFC l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 15: Collegamenti Della Linea Dmx

    3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Canali Dmx

    3.13 CANALI DMX 3 CANALI 8 CANALI MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255...

  • Page 17: Dimmer

    3.14 DIMMER • Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 18: Manutenzione

    - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 19 Note...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 17 White balance 3. 18 Temperature 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • DISPLAYCOBFC Packing content • Mount bracket (2 pc.) • Power cable • User manual...

  • Page 22: General Instructions

    WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    The range of accessories for DISPLAYCOBFC consists of barndoors, filter holders, and optical filters to achieve tighter projection angles like 30° and 15°. DISPLAYCOBFC is a multipurpose projector and can be used in any application such as commercials, exhibitions, theater, film and TV, photographic studios, museums, churches.
  • Page 25 Structure and Power supply • Natural air convection cooling, no fans • Sturdy die-cast aluminum body conceived for long-time durability and demanding applications • Internal protection: IP20 • Signal connections Input/Output: XLR 5p • Compatible with multiple accessories: 30° and 15° optic filters, filter frame holder, barndoors • Double hanging bracket suitable for safe hanging and for floor positioning...

  • Page 26: Operating Elements And Connections

    1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 6. GND POINT grounding the fixture to the earth 2. SCREW for the mounting bracket 7. MAIN FUSE HOLDER: replace a burnt-out fuse 3. CONTROL PANEL with display and 4 button...

  • Page 27: Installation

    2.1 MOUNTING DISPLAYCOBFC may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 28: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 29: Menu Structure

    3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed Selects 1 of 4 auto programs < Auto1 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 >...
  • Page 30 Master/Slave Mode Master/Slave Mode < Master > < Master > < Slave > White Balance Balance White Balance Value < R=255 > < R=255 > < G=255 > < G=255 > < B=255 > < B=255 > 10 Temperature...

  • Page 31: Auto Show

    3.4 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows Auto Show, then press the button ENTER.

  • Page 32: Dmx Addressing

    3.10 DMX ADDRESSING To able to operate the DISPLAYCOBFC with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the DISPLAYCOBFC.

  • Page 33: Connection Of The Dmx Line

    3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 34: Dmx Control

    3.13 DMX CONTROL 3 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255...

  • Page 35: Dimmer

    Auto Test This setting starts the products test sequence. Select Auto Test. Fixture Hours This option shows the user the amount of hours the DISPLAYCOBFC has been in use throughout its lifetime. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit. Select Version.

  • Page 36: Maintenance

    - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
