- Page 1 STARBALL LED ROTATING SPHERE Manuale Utente User Manual...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
3. 13 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • STARBALL Contenuto dell'imballo: • Cavo di alimentazione • Staffa di fissaggio • Manuale utente... -
Page 4: Avvertenze Generali
STARBALL ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Informazioni Generali
STARBALL INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. -
Page 6: Introduzione
(180°), è adatto come effetto di centropista, controllo indipendente dei colori e della rotazione, si presenta come un’evoluzione delle tradizionali mirrorball. STARBALL è controllabile in ogni singola funzione attraverso DMX. 1.2 SPECIFICHE TECNICHE • Sorgente Luminosa: 5x3W LEDs RGBWA (1 rosso, 1 verde, 1 blu, 1 bianco, 1 ambra) • Angolo di copertura: 180°... -
Page 7: Elementi Di Comando E Collegamenti
STARBALL 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.2 1. DMX IN (XLR 3 poli): 6. MICROFONO per il comando tramite la musica 1 = massa, 2 = DMX -, 3 = DMX + 7. PANNELLO DI CONTROLLO con display, 4 2. -
Page 8: Installazione
- 2 - INSTALLAZIONE 2.1 MONTAGGIO Lo STARBALL può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio con le staffe (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio. -
Page 9: Funzioni E Impostazioni
Per spegnere lo STARBALL, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE L’ effetto STARBALL dispone di un display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). Fig.4... -
Page 10: Struttura Menu
STARBALL 3.3 STRUTTURA MENU MAIN LEVEL PROGRAMMING LEVELS DESCRIPTION Auto Program Selection Pr.XX Pr.01-Pr.14 Selects Auto Program manually Auto Program Sequence AUTO Runs Auto Programs automatically DMX Address d.XXX d.001-d.512 Selects DMX starting address Slave Mode SLAV Set Slave mode... -
Page 11: Modalità Musicale
Per questa modalità è necessario impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX dello STARBALL e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master. IMPOSTAZIONE UNITÀ SLAVE • Premere il tasto MENU fino a quando sul display non appare [SLAU], quindi premere ENTER per confer-... -
Page 12: Modalità Dmx
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo STARBALL l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esem-... -
Page 13: Collegamenti Della Linea Dmx
STARBALL 3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT... -
Page 14: Tabella Canali Dmx
STARBALL 3.13 TABELLA CANALI DMX 5 Ch Ch Function in 5 Ch mode Value AUTO PROGRAMS Blackout 000 - 009 010 - 019 Green 020 - 029 Blue 030 - 039 White 040 - 049 Amber 050 - 059 Red & Green 060 - 069 Red &... -
Page 15: Manutenzione
STARBALL - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. -
Page 16: Risoluzione Dei Problemi
STARBALL 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0 Incrementare i valori dei canali colori •... - Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
-
Page 19: Starball
3. 12 Construction of the DMX termination 3. 13 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • STARBALL Packing content • Power cord • Mount bracket • User manual... -
Page 20: General Instructions
STARBALL WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with . -
Page 21: General Information
STARBALL GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods. -
Page 22: Introduction

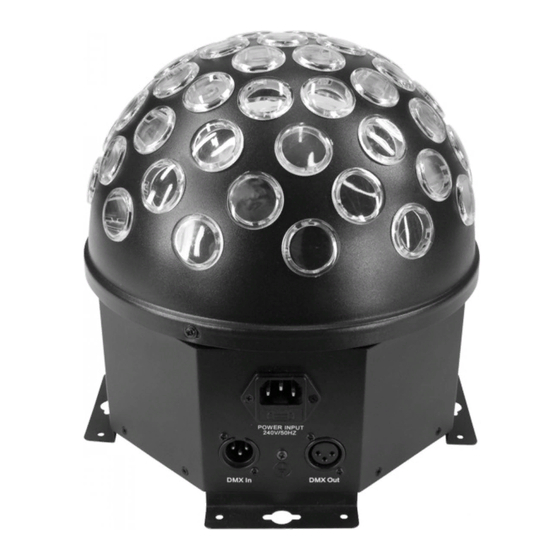

LED Rotating sphere based on RGBWA technology with 56 lenses, producing bright multi-coloured rotat- ing beams. The wide coverage angle (180°) makes this fixture suitable as centrepiece effect with inde- pendent colour and rotation control, replacing the traditional mirrorball. STARBALL can be controlled in every function through DMX control protocol. -
Page 23: Operating Elements And Connections
STARBALL 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 1. DMX IN (3-pole XLR): 6. MICROPHONE to control the show by the 1 = ground, 2 = DMX -, 3 = DMX + external audio signal. 2. DMX OUT (3-pole XLR): 7. CONTROL PANEL with display and 4 button... -
Page 24: Installation
2.1 MOUNTING STARBALL may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight. -
Page 25: Functions And Settings
STARBALL - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. -
Page 26: Menu Structure
STARBALL 3.3 MENU STRUCTURE MAIN LEVEL PROGRAMMING LEVELS DESCRIPTION Auto Program Selection Pr.XX Pr.01-Pr.14 Selects Auto Program manually Auto Program Sequence AUTO Runs Auto Programs automatically DMX Address d.XXX d.001-d.512 Selects DMX starting address Slave Mode SLAV Set Slave mode... -
Page 27: Sound Active
STARBALL 3.5 SOUND ACTIVE • Press the button MENU so many times until the display shows [SOUN], then press the button ENTER. • Use the microphone sensitivity adjustment knob to adjust the fixture to react to the beat of the music. -
Page 28: Dmx Addressing
3.10 DMX ADDRESSING To able to operate the STARBALL with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the STARBALL. -
Page 29: Connection Of The Dmx Line
STARBALL 3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket... -
Page 30: Dmx Control
STARBALL 3.13 DMX CONTROL 5 Ch Ch Function in 5 Ch mode Value AUTO PROGRAMS Blackout 000 - 009 010 - 019 Green 020 - 029 Blue 030 - 039 White 040 - 049 Amber 050 - 059 Red & Green 060 - 069 Red &... -
Page 31: Maintenance
STARBALL - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. -
Page 32: Troubleshooting
STARBALL 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •... - Page 33 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
