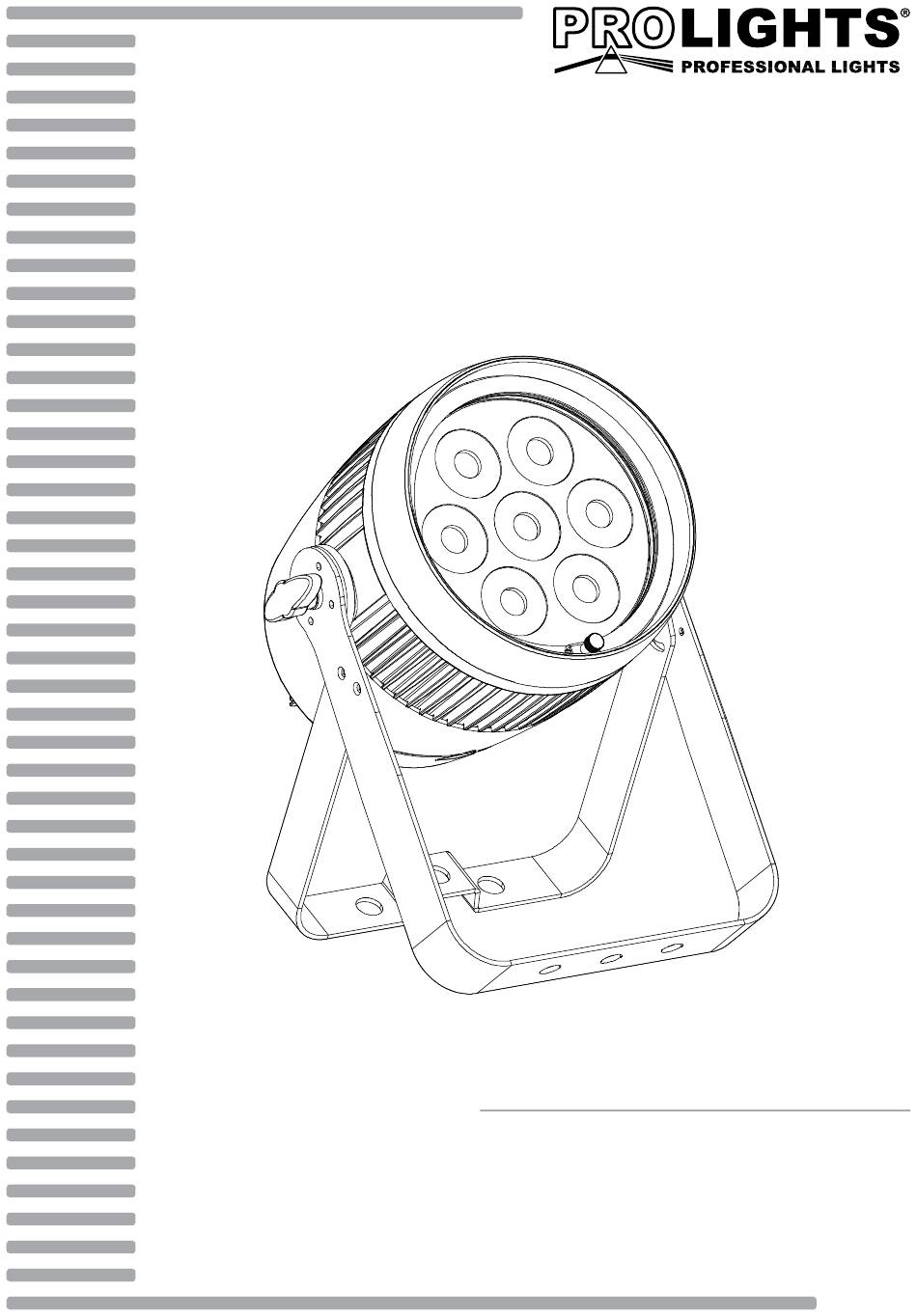

Z7SPOT
OUTDOOR BATTERY LED WASHLIGHT
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z7SPOT and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights Z7SPOT

Summary of Contents for ProLights Z7SPOT

  • Page 1 Z7SPOT OUTDOOR BATTERY LED WASHLIGHT MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 19 Impostazioni wireless 3. 20 Key lock 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • Z7SPOT Contenuto dell'imballo: • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Cavi di segnale...

  • Page 4: Sicurezza

    Z7SPOT ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE Z7SPOT è un dispositivo a batteria di nuova generazione che segna un nuovo passo avanti nella tecnolo- gia di illuminazione wireless. Z7SPOT è candidato ad essere uno dei washlight LED per outdoor più lumi- nosi del mercato, dotato di 7x10W LED CREE XML, ottica ad alta efficienza e sistema di calibrazione colore RGBW/FC per una riproduzione precisa dell’intero spettro.
  • Page 6 Z7SPOT • Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa- zione a convezione naturale • Pannello frontale realizzato in vetro temperato • Doppia-staffa per il fissaggio in sospensione o il posizionamento da terra • Alimentazione: 100-240V 50/60Hz •...

  • Page 7: Elementi Di Comando E Di Collegamento

    Z7SPOT 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 6. CONNETTORE IP DMX OUT (XLR a 5 poli): 2. VITE DI FISSAGGIO per la staffa di montaggio 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 3.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Z7SPOT può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    6 ore (max) mentre l’autonomia è di 16 ore con funzionamento in cambio colore e di 8 ore in full-output. 3.3 IMPOSTAZIONE BASE Lo Z7SPOT dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4).

  • Page 10: Struttura Menu

    Z7SPOT 3.4 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed < Auto 0 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 > < 100 > (slow to fast) <...
  • Page 11 Z7SPOT DMX Address Address DMX address - Default: 001 < 001 > < 001> DMX Channel Channel DMX Channel mode < 10Ch > < 4Ch > Default: 10Ch < 6Ch > < 10Ch > Master/Slave Mode Master/Slave Mode < Master >...

  • Page 12: Modalità Automatica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX dello Z7SPOT e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 13: Modalità Dmx

    Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo cana- le DMX, si deve impostare sul Z7SPOT l’indirizzo di start 33. Le altre funzioni del pannello saranno assegna- te automaticamente agli indirizzi successivi.

  • Page 14: Collegamenti Della Linea Dmx

    Z7SPOT 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Canali Dmx

    Z7SPOT 3.14 CANALI DMX 4 CANALI MODE FUNCTION MODE FUNCTION Value 10 Ch Value 4 Ch WHITE 0~100% 000 - 255 0~100% 000 - 255 STROBE/AUTO SPEED GREEN No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast...

  • Page 16: Dimmer

    Z7SPOT 3.15 DIMMER • Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MODE ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 17: Key Lock

    A questo punto collegare l’eventuale console DMX all’unità wifi per aprire la comunicazione con lo Z7SPOT. • Per effettuare il reset dell'unità selezionare invece la funzione Wireless Reset attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

  • Page 18: Manutenzione

    Z7SPOT - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 19 Z7SPOT Guida all’uso della batteria Inizializzazione di una nuova batteria Ogni nuovo faro contenente una batteria al litio, dovrebbe essere inizializzata al primo utilizzo per massimizzarne l’ e fficienza. Per fare questo: 1. Caricare completamente l’unità per un minimo di 5-6 ore.
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 18 White balance 3. 19 Wireless setting 3. 20 Key lock 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • Z7SPOT Packing content • Mount bracket (2 pc.) • Power cable • Signal cable • User manual...

  • Page 22: Safety

    Z7SPOT WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION Z7SPOT is a new generation battery operated fixture that marks a new step in the wireless lighting tech- nology. Z7SPOT is candidated to be one of the brightest outdoor battery LED washlight in the market fea- turing 7x10W CREE XML LEDs, high efficiency optics and RGBW/FC color calibration system for a precise reproduction of the full spectrum.
  • Page 24 Z7SPOT • Double hanging bracket suitable for safe hanging and for floor positioning • Power unit: 100-240V 50/60Hz • Battery: 14,8V, Lithium • Battery autonomy: 16 hours (color change mode), 8 hours (permanent white full-on) • Double recharge operations: with power cable or through magnetic fast-charge in case •...

  • Page 25: Operating Elements And Connections

    Z7SPOT 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 6. IP DMX OUT (5-pole XLR): 2. SCREW for the mounting bracket 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 3. CONTROL PANEL with display and 4 button 7.

  • Page 26: Installation

    2.1 MOUNTING Z7SPOT may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Functions And Settings

    ON/OFF switch is in the OFF position. 3.3 BASIC SETUP The Z7SPOT has a black OLED display and 4 buttons for access to the functions of the control panel (fig.4). Mode Enter...

  • Page 28: Menu Structure

    Z7SPOT 3.4 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed < Auto 0 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 > < 100 > (slow to fast) <...
  • Page 29 Z7SPOT DMX Address Address DMX address - Default: 001 < 001 > < 001> DMX Channel Channel DMX Channel mode < 10Ch > < 4Ch > Default: 10Ch < 6Ch > < 10Ch > Master/Slave Mode Master/Slave Mode < Master >...

  • Page 30: Auto Show

    Z7SPOT 3.5 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MODE so many times until the display shows Auto Show, then press the button ENTER.

  • Page 31: Dmx Addressing

    3.11 DMX ADDRESSING To able to operate the Z7SPOT with a light controller, adjust the DMX start address for the first a DMX chan- nel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the Z7SPOT.

  • Page 32: Connection Of The Dmx Line

    Z7SPOT 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 33: Dmx Control

    Z7SPOT 3.14 DMX CONTROL 4 CHANNELS MODE FUNCTION MODE FUNCTION Value 10 Ch Value 4 Ch WHITE 0~100% 000 - 255 0~100% 000 - 255 STROBE/AUTO SPEED GREEN No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast...

  • Page 34: Dimmer

    4. Press the MODE button to go back or to meet the waiting time to exit from the setup menu automati- cally. Fixture Hours This option shows the user the amount of hours the Z7SPOT has been in use throughout its lifetime. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit.

  • Page 35: Key Lock

    Then connect any DMX console to wifi unit for to open the communication with the Z7SPOT unit. • To reset the unit press the MODE button until the display shows Wireless Reset, then press the ENTER button.

  • Page 36: Maintenance

    Z7SPOT - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 37 Z7SPOT Battery Guide New Lithium Battery Initialisation Any new fixture containing a Lithium battery should be initialised when first purchased to maximise its battery life. To do this: 1. Fully charge the unit for a minimum of 5 to 6 hours.
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
