2.3

Montage des displays (dP c01.rs232.7)

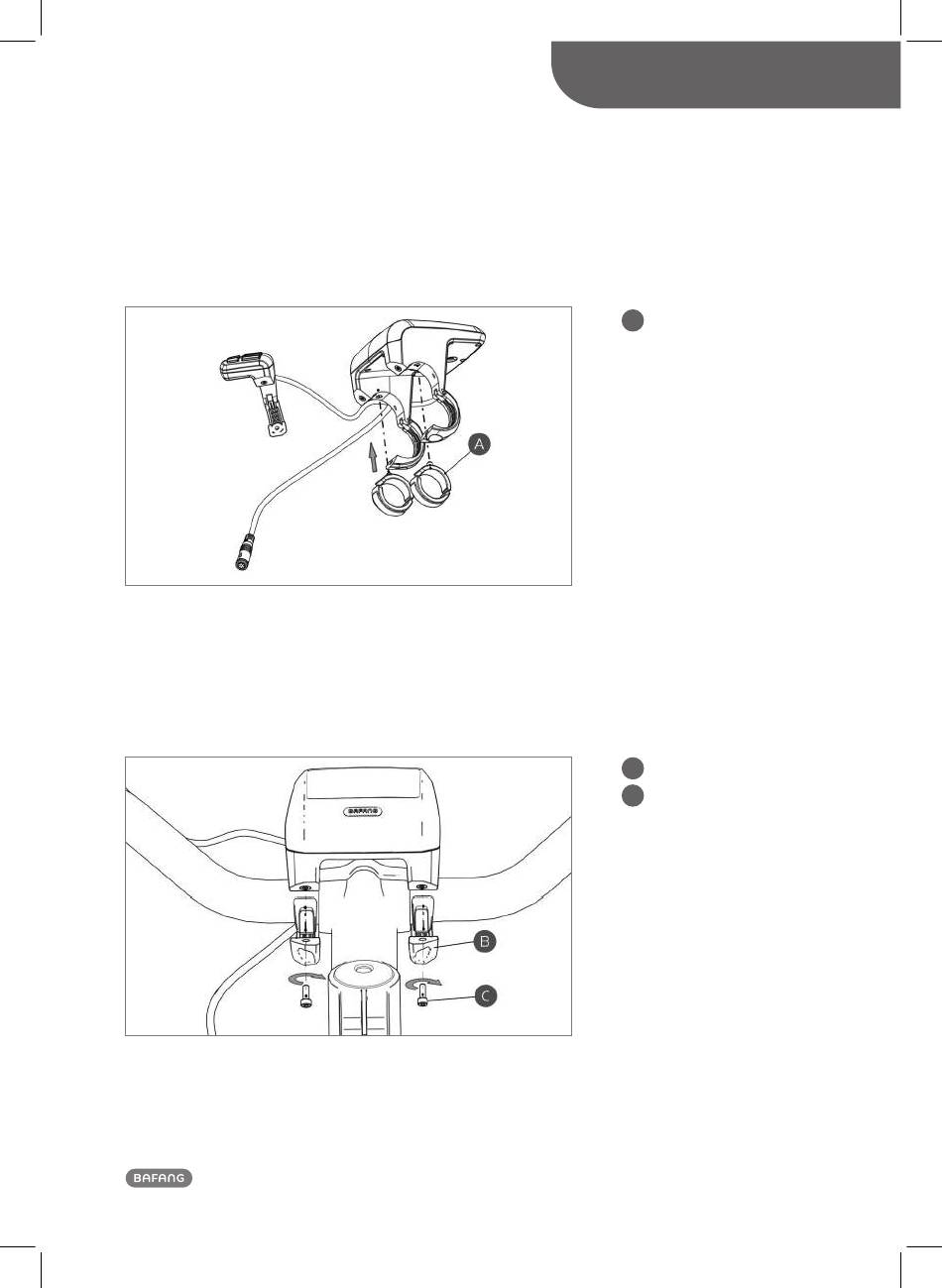

Je nach durchmesser des lenkers können Gummiklemmringe erforderlich sein
(verwendbar für lenker mit Ø 22.2, Ø 25.4, Ø 31.8). Öffnen Sie die linke und
rechte Klemme am display, setzen Sie die Gummiklemmringe wie in der Zeichnung
an der richtigen Stelle ein.
Setzen Sie die Gummi-klemmringe in die displayklemmringe ein und bringen Sie alles am lenker an.
befestigen Sie die Schrauben mit einem inbusschlüssel.
handbuch für händler Max – antriebssysteM
MOntaGe deS SySteMS
Gummiklemmring
A
(innendurchmesser
Ø 22.2, Ø 25.4)
Klemmen für den lenker
mit außendurchmesser
Ø 22.2:
linke Klemme
-2316020400017
rechte Klemme
-2316020400018
Klemmen für den lenker
mit außendurchmesser
Ø 25.4:
linke Klemme
-2316020400007
rechte Klemme
-2316020400008
displayklemmring
b
Zylinderschrauben mit
C
innensechskant M4×8
